礦用頂板動態監測系統

系統概述：KJ629礦用頂板動態監測系統是根據煤礦發展需求研發的監測巷道頂板動態變化趨勢，并實時傳輸當前頂板動態數據的有線傳輸系統。該系統可以對井下巷道位移、錨桿（索）受力、液壓支柱壓力變化情況進行自動觀測和實時顯示。也可設置預警門限，超限報警。該系統可通過多種傳輸模式上傳數據，多分站多分機可同時工作，解決了頂板形變狀況人工無法實時監測的問題。

井上監控軟件可實時保存監測分機數據，并形成數據報表和歷史變化曲線，對頂板位移變化進行分析，使工作人員及時掌握頂板位移的動態變化規律，做出及時處理，以防止頂板冒頂事故的發生。

◆     特點

系統具有較高的抗干擾能力及較高的穩定性、可靠性。采用高速數據交換技術，系統具有很好的實時性。系統組態靈活方便，可按現場需求增加對不同水平、不同工作面支架壓力變化量的實時監測。系統支持井下監測站點及通信距離的擴展。子站具有測量精度高，測量范圍大，且具有密封、防潮、防爆等安全保護措施。

◆功能

1.系統具有對壓力、錨桿（索）應力和頂板離層動態模擬量數據的采集、顯示及報警功能。

2.系統.有以地點和名稱為索引的存儲和查詢功能。

3.系統具有人機對話功能，以便于系統生成、參數修改、功能調用等。

 4.系統具備自診斷功能，當系統中分站等設備發生故障時，分站顏色發生變化報警并記錄故障時刻和故障設備，以供查詢及打印。

5.系統具有數據手動備份功能，采用人工進行數據備份。

◆技術指標

1.系統容量： 128 臺分站設備

2.系統巡檢周期：≤30s

3.數據傳輸方式：CAN 總線/485 通訊/以太網

4.網絡傳輸協議：TCP/IP

5.操作系統：Windows 2003

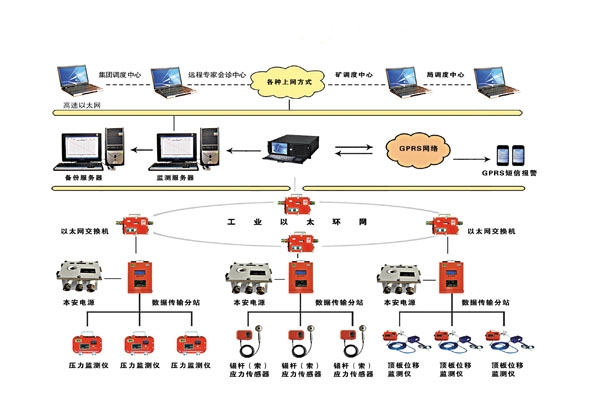

 6.數據庫：SQL2005 建立數據庫存儲備份，監測數據永久保存  ◆系統組成     系統主要由主機、數據傳輸分站、頂板位移監測儀、錨桿（索）應力傳感器、壓力監測儀和其他必要設備組成。
