VT-VETSY-1-1X/1-2-1-1-0  比例閥測試儀  R901049737

德國力士樂放大板是寧波秉圣價格非常有優勢的系列之一，德國力士樂閥也是公司重點推廣的品牌之一，倉庫備有大量現貨，特別是德國力士樂閥4WR系列，目前倉庫有188臺現貨，現在為了回籠資金，特價清倉一部分�，F貨促銷，價格非常好，寧波秉圣只做德國力士樂全新原裝正品，假一賠十。

用于具有集成電子元件 (OBE) 的比例伺服閥的測試設備的維修箱

寧波秉圣常做的REXROT瞰大器VT系列型號 100%原裝正品，假一賠十
型號 訂貨號▼ 訂貨號 應用 備注
VTVSPA111X 訂貨號 R900033823 注塑機行業 倉產大量現貨
VT-VRRA1-527-20/V0/2STV 訂貨號 811405063 石油盤剎系統 倉產大量現貨
VT-VRRA1-527-20/V0 訂貨號 811405060 石油盤剎系統 倉庫大量現貨
VTVRPA11511X/V0/0 訂貨號 R901057060 鋼鐵行業 倉庫大量現貨
VT5035-1X/ 訂貨號 R900579497 試驗機行業 倉產大量現貨
VT-VRRA1-537-20/V0 訂貨號 811405061 試驗機行業 倉產大量現貨
VT-SSPA1-508-2X/V0/I 訂貨號 811405162 試驗機行業 倉庫大量現貨
VT-MACAS-500-10/V0/I 訂貨號 811405140 試驗機行業 倉庫大量現貨
VT-SSPA1-1-1X/V0/0-24 訂貨號 R900779643 試驗機行業 倉產大量現貨
VT-SR2-1X/1-60 訂貨號 R900938817 注塑機行業 倉產大量現貨
VT-VSPA2-1-11/TI 訂貨號 R900021909 注塑機行業 特價
VT-VRPA2-2-1X/V0/T1 訂貨號 R900979889 鋼鐵行業 特價
VT-VSPA2-1-20/V0/T1 訂貨號 R901002090 鋼鐵行業 特價
VT-VETSY-1-1X/1-2-1-1-0 訂貨號 R901049737 試驗機行業 特價
VT-VSPD-1-2X/V0/0-0-1 訂貨號 注塑機行業 特價
VT-PVAR2-1X/2 訂貨號 R900030433 注塑機行業 特價
VT-MSPA1-1-1X/V0/0 訂貨號 R900702060 鋼鐵行業 特價
VT-KRRA2-527-20/V0/2CH 訂貨號 811405083 鋼鐵行業 特價
VT-DFP-A-21/G24K0/0/V 訂貨號 R900703811 試驗機行業 特價
VT-HNC100-4-3X/N-I-00/000 訂貨號 R901254697 注塑機行業 特價
VT-MSPA2-2X/A5/000/000 訂貨號 R901439037 注塑機行業 特價
VT-HPC-1-1X/M-0-00/00 訂貨號 R901413449 鋼鐵行業 特價
VT-VRPA 1-527-20/V0/RTS-2STV 訂貨號 811405073 注塑機行業 特價
VVT-HNC100-2-3X/P-I-00/000 訂貨號 R901108539 注塑機行業 特價
VT 11004-1X/ 訂貨號 R900010871 鋼鐵行業 特價
VT-HNC100-2-3X/P-I-00/000 訂貨號 R901108539 試驗機行業 特價
VT-VETSY-1-1X/1-2-1-1-0 訂貨號 R901049737 試驗機行業 特價
VT-VSPA2-1-2X/V0/T5 訂貨號 R901002095 注塑機行業 特價
VT 5035-1X/ 訂貨號 R900579497 注塑機行業 特價
VT-VRPA1-50-1X/ 訂貨號 R900952202 鋼鐵行業 特價
VT 11021-1X/ 訂貨號 R900019567 試驗機行業 特價
VT-VRPA2-1-1X/V0/T1 訂貨號 R900979887 試驗機行業 特價
VT-VRRA1-527-20/V0 訂貨號 0811405060 注塑機行業 特價
VT-MRPA1-151-1X/V0/0 訂貨號 R901080966 注塑機行業 特價
VT-VRPA1-150-1X/V0/ 訂貨號 R901057058 鋼鐵行業 特價
VT-SSPA1-525-2X/V0/I 訂貨號 0811405145 鋼鐵行業 特價

特征

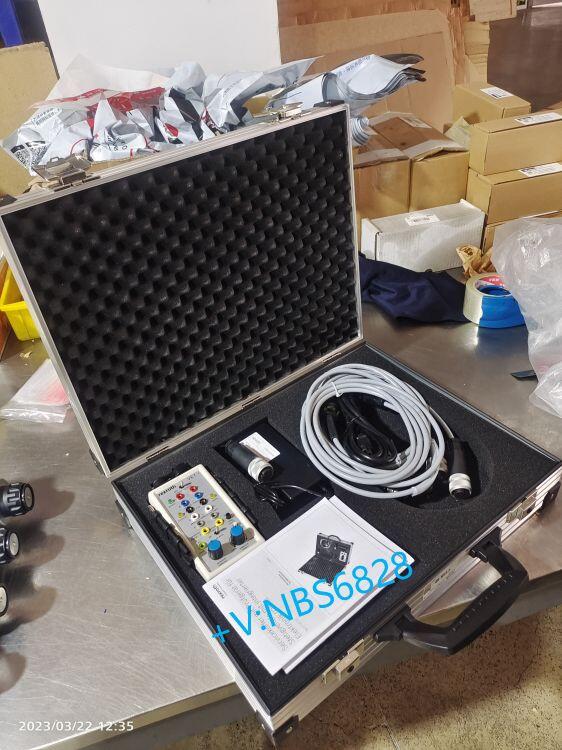

維修箱包含檢測設備、24 V 電源適配器、連接電纜和適配電纜
測試設備適用于控制和執行對帶集成電子元件且工作電壓為 ±15 V 或 +24 V 的比例伺服閥的功能測試
便于在采用連續閥的液壓系統中進行調試和故障查找
維修箱包：
- 尺寸 (寬 x 高 x 深) 450 x 100 x 350 mm
- 質量（空） 2 kg
- 質量（全） 4.3 kg

類型代碼

01		02		03		04		05		06		07		08
VT-VETSY-1	–	1X	/	1	–	2	–	1	–	1	–	0	/	*

01	維修箱，帶具有集成電子元件的比例伺服閥的測試設備	VT-VETSY-1
02	組件系列 10 ... 19（10 ... 19：技術數據和插腳分配不變）	1X
03	測試設備型號 VT-VET-1-1X	1
04	閥門的連接電纜 2 個 6 極 VT-VETK-1-1X 型號的連接電纜	2
05	4WSE2EM6-1X 閥類型的適配器電纜 適配器電纜型號 VT-VETAK-1-1X	1
06	供電設備 90-264 V AC/+24 V DC; 3,75 A 供電設備型號 VT-VETNT-3-1X/G24	1
07	供電設備 115 / 220 V/±15 VDC；0.25 A 不帶供電設備（單獨訂購）	0
08	明文給出更多詳細信息

1) 供電設備的電源連接器適用于德國和許多歐洲國家的電源插座。在一些國家，必須使用適合該特定國家的適配器。其不包括在交付范圍內。

技術數據

一般信息

型號		VT-VET-1	VT-VETNT-3	VT-VETNT-2	VT-VETK-1	Stecker MS3101A 14S 6P
組件系列		1X	1X/G24	1X/G15	1X	1X

工作電壓

型號 VT-VET-1 VT-VETNT-3 VT-VETNT-2 VT-VETK-1 Stecker MS3101A 14S 6P 輸入連接器 ES 插腳 E 和 D 處的控制值 Ue; Ie 符合閥的規范   插腳 C 處（達到 24 V 工作電壓時）的使能信號 不起作用 UF 0 … 10 V   活動狀態 UF 16 V … UB   輸出插座 AB 插腳 F 處的實際值 Ue; Ie 根據閥的理論值輸出   BNC 插座 Ue 0 … ±10 V

輸入

型號 VT-VET-1 VT-VETNT-3 VT-VETNT-2 VT-VETK-1 Stecker MS3101A 14S 6P
輸入連接器 ES 插腳 E 和 D 處的控制值 Ue; Ie 符合閥的規范
插腳 C 處（達到 24 V 工作電壓時）的使能信號 不起作用 UF 0 … 10 V
活動狀態 UF 16 V … UB
輸出插座 AB 插腳 F 處的實際值 Ue; Ie 根據閥的理論值輸出
BNC 插座 Ue 0 … ±10 V

比例閥放大板有什么作用？

答：對控制過程中反映出來的微弱信號進行放大(電流或電壓) 以驅動比例閥參數按比例隨之變化,實現自動控制的目的.

比例閥放大板對控制過程中反映出來的微弱信號進行放大(電流或 電壓)以驅動比例閥參數按比例隨之變化，實現自動控制的目 的。

比例放大板主要是通過電流的大小改變驅動壓力大小。蕞 好是使用精度高點，而且是電流控制的比例閥；這樣放大板的 功能才能發揮的蕞好。

比例閥需要的電壓通常是 24 伏，工作電流在 200-800 毫 安之間。這么大的電流，

PLC 和計算機的 D/A 數據卡都無法達 到這么高，直流只有 20-30 毫安左右，電壓在 0-10 伏，所以要 加一個放大器，才能推動比例閥。

對于安裝在設備上的閥，測試儀可以按如下幾種模式工作:
A "在線"模式:對安裝在設備上正在進行的閥進行在線檢測，測試儀串接在電控設備和閥之間,閥工作電源和給定指令信號仍由原電控設備提供，測試儀監控原電控設備發出的信號和閥的反饋信號以及工作狀態。
B "半在線"模式:在這種模式下，測試儀和閥的工作電源由原電控設備提供，來自原控制設備的給定指令信號被切斷,給定指令信號由測試儀給出，同時測試儀檢測閥的反饋信號以及工作狀態。
C "離線"模式:在這種模式下，來自原電控設備的閥工作電源和給定指令信號完全被切斷，閥工作電源和給定指令信號完全由測試儀提供,同時測試儀檢測閥的反饋信號以及工作狀態。

力士樂放大板 0811405063 VT-VRRA1-527-20/V0/2STV 現貨
力士樂放大板 0811405061 VT-VRRA1-537-20/V0 現貨
力士樂放大板 R900033823 VTVSPA1-1-1X
力士樂放大板 R901361303 VT-HMC-2-1X/M-P-00/00
力士樂放大板 R901439036 VT-MSPA1-2X/F5/000/000 現貨
力士樂放大板 R901439038 VT-MSPA2-2X/F5/000/000 現貨
力士樂放大板 0811405140 VT-MACAS-500-10/V0/I 現貨
力士樂放大板 R901439037 VT-MSPA2-2X/A5/000/000 現貨
力士樂放大板 0811405120 VT-VRPA2-537-10/V0/RTP 現貨
力士樂放大板 R901361305 VT-HMC-1-10/M-P-00/00 現貨
力士樂放大板 0811405157 VT-VACAP-500-20/V0 現貨
力士樂放大板 R901361305 VT-HMC-1-1X/M-P-00/00 現貨
力士樂放大板 0811405153 VT-VARAP1-537-20/V0 現貨
力士樂放大板 R901108539 VT-HNC100-2-3X/P-I-00/000
力士樂放大板 R901439037 VT-MSPA2-2X/A5/000/000
力士樂放大板 R901108539 VT-HNC100-2-3X/P-I-00/000
力士樂放大板 R901049737 VT-VETSY-1-1X/1-2-1-1-0/
力士樂放大板 R900952204 VT-VRPA1-51-1X

輸出

型號 VT-VET-1 VT-VETNT-3 VT-VETNT-2 VT-VETK-1 Stecker MS3101A 14S 6P
輸入連接器 ES 插腳 F 處的實際值 Ua；Ia 根據閥的理論值輸出
輸出插座 AB 插腳 C 處（達到 24 V 工作電壓時）的使能信號 “設定點選擇器”開關 切換位置“內部”或“BNC” 啟用開關（“啟用”） 在切換位置“關閉”處 UF 0 V
在切換位置“開啟”處 UF UB
切換位置“控制” 在切換位置“關閉”處 UF 0 V
在切換位置“開啟”處 UF 符合輸入連接器 ES 的插腳 C
插腳 D 和 E 處的控制值 切換位置“內部”或“BNC” 插腳 E 參考電位
插腳 D U控制 如果 Re 閥門 > 500 Ω，則 0 … ±10 V
I控制 如果 Re 閥門 < 500 Ω，則 0 … ±20 mA
切換位置“控制” 插腳 E 和 D U控制 符合輸入連接器 ES（插腳 E 和 D）

其他信息

型號 VT-VET-1 VT-VETNT-3 VT-VETNT-2 VT-VETK-1 Stecker MS3101A 14S 6P
保險絲 電子過載保護 溫度保險絲 130 °C
干線長度 l m ≈ 1.5 2
測試設備管路的長度 l m ≈ 1.5
連接電纜的長度 l m 3
連接 適用于閥 連接插頭符合 DIN EN 175201-804 連接插頭 VG 95328
適用于測試設備 連接器 MS3101A 14S 6P
尺寸 (W x H x D) 94 x 54 x 160 mm 139 x 61 x 36 mm 86 x 56 x 86 mm
尺寸 m kg 0.36 0.46 0.63 0.3

REXROTH放大器力士樂
用于不帶電位置反饋的比例閥的放大器
歐洲板制式的模擬放大器 穩壓，部分有提升測量零點，放大器上的濾波電容器
差動輸入，可電壓輸入轉換為電流輸入（在某些型號上）
【詳細說明】
用于不帶電位置反饋的比例閥的放大器
歐洲板制式的模擬放大器穩壓，部分有提升測量零點，放大器上的濾波電容器差動輸入，可電壓輸入轉換為電流輸入（在某些型號上）
通過4個微調電位計進行內部指令值調節，繼電器提取，有LED顯示燈可關閉斜坡發生器5個斜坡時間，通過微調電位計機型調節（在某些型號上）
通過方向閥的遮蓋實現快通階越功能有電流調節的同步脈沖輸出放大器使能輸入（在某些型號上）有“允許操作”信息（在某些型號上

rexroth放大器功能原理
鎖相放大器實際上是一個模擬的傅立葉變換器，鎖相rexroth力士樂放大器的輸出是一個直流電壓，正比于是輸入信號中某一特定頻率（參數輸入頻率）的信號幅值。而輸入信號中的其他頻率成分將不能對輸出電壓構成任何貢獻。
rexroth力士樂兩個正弦信號，頻率都為1Hz，有90度相位差，用乘法器相乘得到的結果是一個有直流偏量的正弦信號。
如果是一個1Hz和一個1.1Hz的信號相乘，用乘法器相乘得到的結果是輪廓為正弦的調制信號，直流偏量為0。
只有與參考信號頻率完全一致的信號才能在乘法器輸出端得到直流偏量，其他信號在輸出端都是交流信號。如果在乘法器的輸出端加一個低通濾波器，那么所有的交流信號分量全部被濾掉，剩下的直流分量就只是正比于輸入信號中的特定頻率的信號分量的幅值。
力士樂模擬定位模塊

VT-MACAS-500-10/V0/I通過對電磁鐵提供一切換電流，使閥的調整與輸入信號（電壓或電流）成比例。為保證閥的調整精度，可用放大器上的電位器調整增益和偏流。放大器通過對電磁鐵提供一切換電流，使閥的調整與輸入信號（電壓或電流）成比例。為保證閥的調整精度，可用放大器上的電位器調整增益和偏流。供給放大器的輸入信號通常是由外界電位器或PLC控制單元提供。放大器由斜坡發生器、偏流調整、增益調整、PWM調制、使能控制以及保護電路組成，電流調節范圍0-3安，負載阻抗2-45Ω。

德國力士樂放大板是寧波秉圣價格非常有優勢的系列之一，德國力士樂閥也是公司重點推廣的品牌之一，倉庫備有大量現貨，特別是德國力士樂閥4WR系列，目前倉庫有188臺現貨，現在為了回籠資金，特價清倉一部分�，F貨促銷，價格非常好，寧波秉圣只做德國力士樂全新原裝正品，假一賠十。

VT-VETSY-1-1X/1-2-1-1-0  比例閥測試儀  R901049737
