智能超聲成孔質量檢測儀
一、用途：
   1、鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測儀；
   2、支盤樁的成孔質量檢測（檢測孔徑、孔深、擴徑、縮徑、傾向、垂直度）、成槽檢測；
   3、所有地下連續墻施工質量檢測；
   4、可增配：鉆孔沉渣厚度檢測設備、全孔泥漿比重檢測設備、灌注混凝土標高監測設備。
二、工作原理：

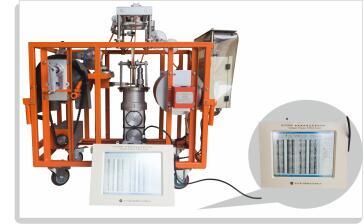

   JL-IUDS(B)智能超聲成孔質量檢測儀是根據超聲原理檢測成孔質量的專用設備。系統由主機、超聲波發射接收探頭、深度計數器及線架、電纜等組成、探頭在下放過程中按設置的測點距離均勻測試，每一測試點同時自動測試“+”字型二個剖面圖，探頭上的四組發射，接收換能器自動發射超聲信號，接收經孔壁發射的信號，反射信號到達時間反應孔徑大小，信號強度反應孔壁的特性。同時測試剖面的方位�？捎嬎沣@孔的孔徑、垂直度和傾斜的方向。
三、系統特點：
    1、探頭設計獨特，4組垂直布置，內置電子羅盤，防水性能好；
    2、探頭自動實現“+”字二剖面的測試，并同時生成二個剖面圖；
    3、深度計數器雙滑輪設計，有效防止電纜打滑，確保深度技數準確；
    4、實時測試系統全智能化，只須升降探頭，自動完成按測點密度要求測試；
    5、結果輸出系統內容豐富，功能強大;
     ○ 自動生成測試結果報告；
     ○ 實測過程回放
     ○ 自動判讀孔壁位置，并自動計算各測點孔徑值、偏移值和垂直度。
四、技術參數：
    1、主機系統：軍工級工控機，內置多功能高精度高速采集卡；
    2、采集卡特性：12bit采集精度，20MHz采集率；
    3、深度技術精度：0.50MM，孔深測量誤差小于0.2%；
    4、測試直徑：0.5~5.0M， 孔徑測量誤差小于0.15%；
    5、測試深度：1~150M（可定制）；
    6、超聲頻率：20~110kHz
    7、超聲發射電壓：680V；
    8、提升方式：全自動，絞車起降速度：0~10M∕min，速度可調；
    9、測點距離：5CM、10CM、15CM、20CM、25CM可設；
   10、測試剖面：同時自動測試“+”字型二個剖面圖
   11、重量：80KG
   12、工作電源：220Vac∕50Hz；
六 成功工程案例
案例1：施工項目：甬臺溫高速公路復線項目回旋鉆孔樁成孔質量檢測
時間：2014年12月27日-2015年1月18日給客戶實地操作培訓
地點：溫州樂清市——第二標段：杭交工沿海工地，第四標段：中鐵十六局沿海工地
施工單位：杭交工集團公司、中鐵十六局
現場實地檢測照片如下：
