一、概述
CD3X（A）懸掛式多參數測定器（以下簡稱測定器）采用熱催化原理、電化學原理、嵌入式微控制器智能控制、2.3英寸大數碼管顯示的電子測定器。主要用于煤礦井下甲烷檢測員、通風員、班組長、隊長、工程技術人員、下礦干部、放炮員隨身攜帶，進行甲烷、氧氣、一氧化碳檢測和報警用。
本測定器為礦用隔爆兼本質安全型，其中電路為本質安全型，催化元件氣室為隔爆型。
產品型號的含義
 C  D  3  X (A)

                                 設計序列號
                                 懸掛式
                                 催化元件
                                 3種測量氣體（甲烷、氧氣、一氧化碳）
                                 測定器

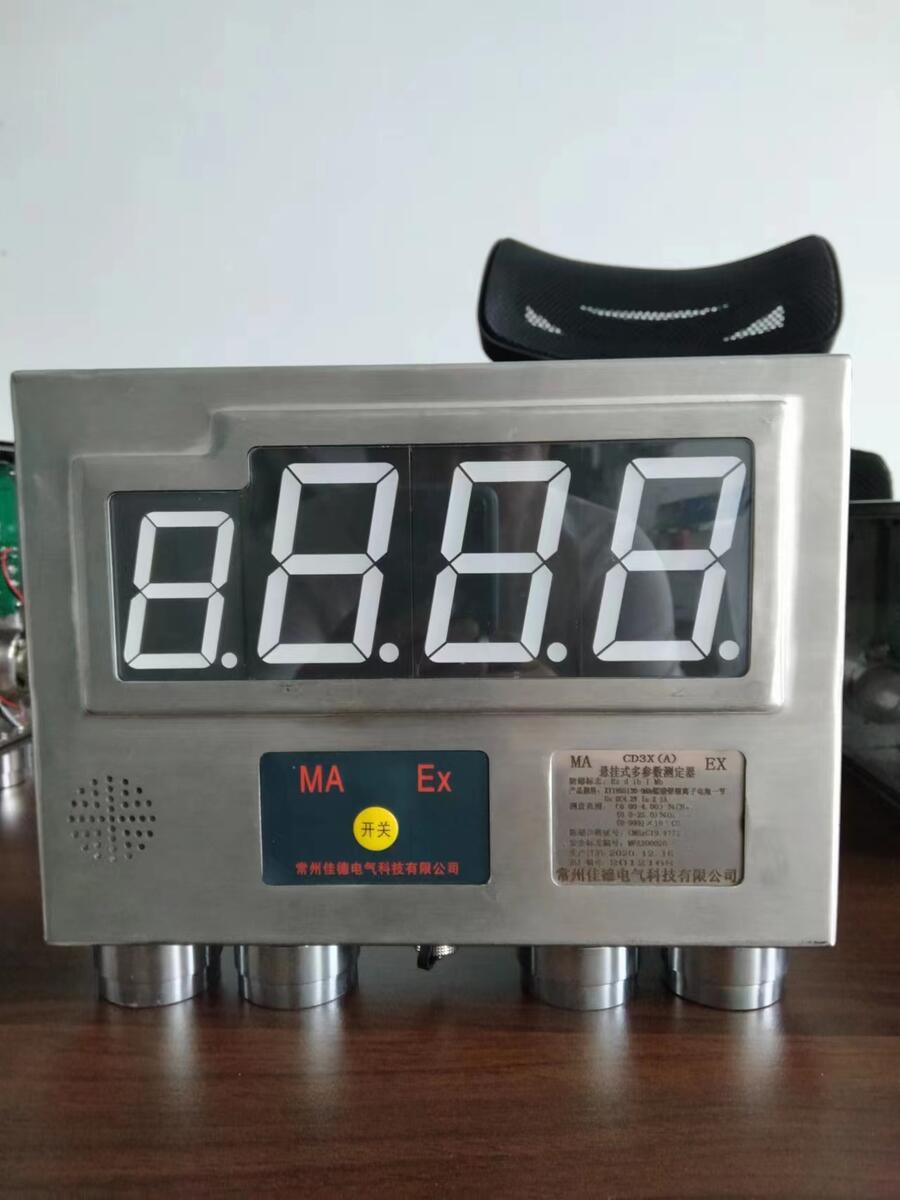

二，結構示意圖







1，代碼顯示；2濃度值顯示；3，開關；4，名牌；5，音室；6，甲烷氣室；7，氧氣氣室；8，一氧化碳氣室；9，預留氣室；10，充電插座。
三、主要技術指標
1、測量范圍：
（1）、甲烷：（0.00-4.00）%CH4
（2）、氧氣：（0.0-25.0）%O2
（3）、一氧化碳：（0~1000）×10-6 CO
2、測量誤差：
（1）、甲烷：
 （0.00~1.00）%CH4時，不大于±0.10%CH4
>（1.00~3.00) %CH4時，不大于真值的±10%
>（3.00~4.00）%CH4時，不大于±0.30%CH4
（2）、氧氣：
（0.0~5.0）%O2時，不大于±0.5% O2
         >(5.0~25.0) %O2時，不大于±3%FS
（3）、一氧化碳誤差：
（0~20）×10-6 CO時，不大于±2
>(20~100) ×10-6 CO時，不大于±4
         >(100~500) ×10-6 CO時，不大于測量值的±5%
         >(500~1000) ×10-6 CO時，不大于測量值的±6%
3、報警點：
（1）、甲烷：在0.50%CH4－2.50%CH4范圍內任意設置，出廠時的默認設置為1.00%。
（2）、氧氣：在測定器測量范圍內任意設定，出廠默認設在18.0%O2處。
（3）、一氧化碳：在測量范圍內任意設定（出廠默認設在24×10-6 CO處）。
4、報警誤差：
（1）、甲烷：±0.05%CH4。
（2）、氧氣：±0.3% O2。
（3）、一氧化碳：±1×10-6 CO。
5、報警方式和效果
方式：聲光報警
效果：報警聲級強度應不小于75dB(A)。在暗處能見度不小于20m。
6、測定器分辨率：
（1）、甲烷：0.01%CH4
（2）、氧氣：0.1%O2
（3）、一氧化碳：1×10-6 CO。
7、響應時間：
（1）、甲烷：不大于20s。
（2）、氧氣：不大于35s。
（3）、一氧化碳：不大于45s。
