第一章一般性指南

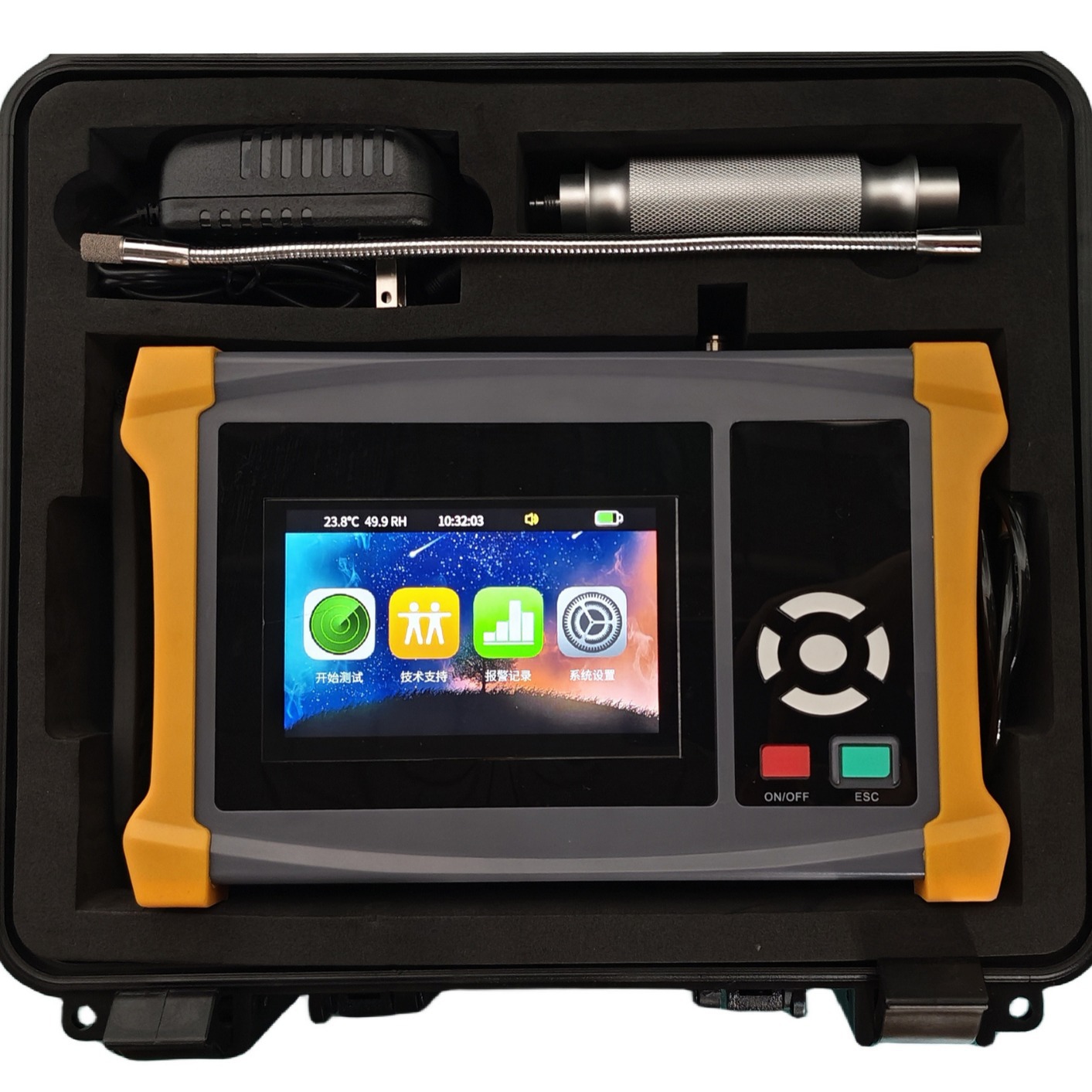

◆歡迎使用本公司手持式定量SF? 氣體檢漏儀。

◆本手冊屬于本公司知識產權，未經許可，任何單位及個人不得翻錄。

◆本手冊是手持式 SF? 氣體檢漏儀產品使用指南，使用產品前請仔細閱讀。

◆本手冊若有任何修改恕不另行通知。

1.1用途范圍

本設備適用于電力、鐵道、電器制造、化工、消防器材以及原子物理科研等部門對充有六氟化硫 氣體的設備、容器進行泄露檢測，快速準確的進行六氟化硫氣體定性、定量測量和分析。同時也適合 于SF? 高壓開關廠作為SF? 電器設備及出口產品的配套儀器。

1.2相關標準

本設備引用下列標準，通過引用標準中的相關條文構成本標準的條文。由此規定了本設備的技術 要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。

1 、DL/T 639-1997 六氟化硫電氣設備運行、試驗及檢修人員安全防護細則

2 、GB11023-89高壓開關設備六氟化硫氣體密封試驗方法

3 、DLT846.6-2004 六氟化硫氣體檢漏儀

4、國電公司72號附件3[1999]高壓開關設備質量監督管理辦法

5 、GB/T 17626 電磁兼容試驗和測量技術

6 、GB/T 2423電工電子產品環境試驗

7、DL/T596電力設備預防性試驗規程

8、GB/T 6388 運輸包裝收發貨標志

第二章功能概述

隨著國內變電站電壓等級的逐步提高，目前電力部門SF?高壓斷路器的使用量大約以15%/年的速度 增長，在高壓、超高壓及特高壓開關領域，SF? 氣體幾乎成為唯一的絕緣和滅弧介質，但SF?高壓開關大 多是安裝在室內，空氣流動較為緩慢，一旦SF?氣體發生泄露，容易造成局部缺氧，致使工作人員因缺 氧窒息，對人員生命安全造成極大的安全隱患。同時也對高壓斷路器的滅弧效果極大程度的降低，對 斷路器本體造成損壞。因此一旦發現SF?氣體發生泄露，就必須采取相應的措施，準確尋找到泄漏點， 對泄漏點進行修復，及時消除高壓斷路器的安全隱患。

高精度手持式SF?氣體檢漏儀通過檢測SF?氣體濃度值，根據用戶設定濃度閥值進行聲光報警，以及 檢測數據變化趨勢圖等多種方式，準確的查找SF?氣體泄露點，對于SF?設備檢修帶來極大便利。

2.1 產品特點

◆采用國際先進的泵吸式，NDIR 單光束雙波長紅外測量技術，檢測靈敏度高、準確穩定；

◆采用高精度數字處理技術，以及獨特的漂移控制及溫度補償電路，抗干擾能力強；

◆具備電池低電量、傳感器故障、檢測過程中超量程等全功能自檢功能；

◆采用彩色大屏幕點陣式液晶顯示、全中文菜單式功能管理；

◆檢測過程實時顯示檢測數據，同時具備動態波形曲線分析圖；

◆屏幕顯示報警數值及曲線顯示，采用蜂鳴器報警方式；

◆具備自校準功能；

◆大容量可充電鋰電池，連續工作時間大于5小時；

◆時鐘萬年歷功能；

◆體積小巧，便于手持測量；

◆具備20000條數據、波形存儲功能，以及翻閱查詢功能；

2.2技術指標
