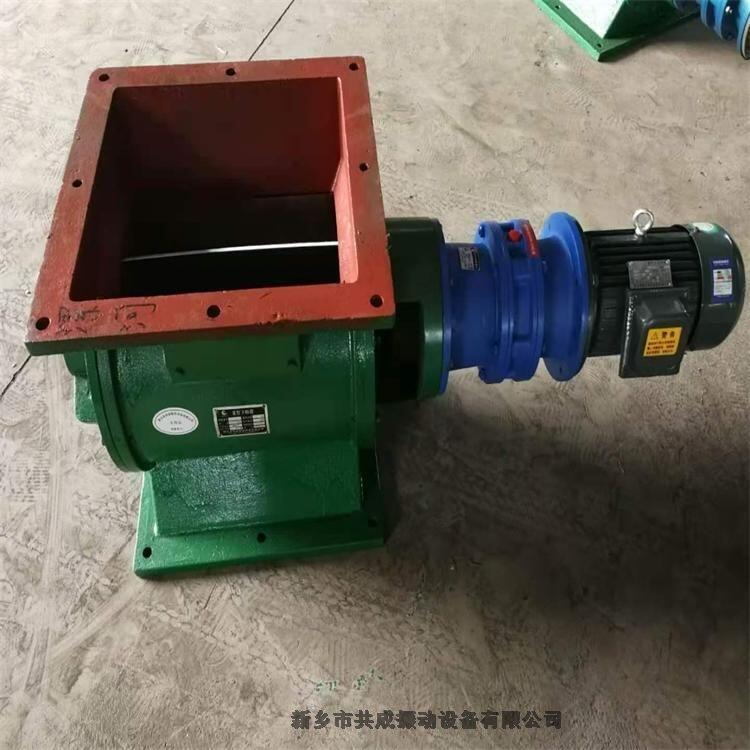

星型卸灰閥主要由電機、減速機、殼體、葉輪、主軸、軸承、左右端蓋組成。采用優質鋼板焊接結構，葉片耐磨性強，集傳動裝置、傳動軸、葉片聯為一體。由于星型卸灰閥的軸承和減速機都是向外凸出，能夠避免粉塵擠進軸承和大顆粒物料卡死現象。 工作時由減速電機通過聯軸帶動葉輪轉動，把殼體上部的物料均勻帶到下部，由下一個裝置把物料送走。所以，星型卸灰閥只能直立安裝，而不允許水平安裝，給料機的上部要保持一定的料柱。

卸料閥參數表：

YJD-型號 Type	每轉體積	減速電機型號	轉速	工作溫度	重量	安裝聯接尺寸
		KW	r/min	℃	Kg	A	B	C	A1	B1	C1	H	L	N-Φ
2型	2立升/轉	XLD2-59-0.55	24	≤280	80	Φ240	Φ200	Φ150	240	200	150	240	870	8-Φ11
4型	4立升/轉	XLD2-59-0.55	24	≤280	100	Φ280	Φ240	Φ180	280	230	180	280	910	8-Φ13
6型	6立升/轉	XLD2-59-0.55	24	≤280	120	Φ300	Φ260	Φ200	290	250	200	300	930	8-Φ13
8型	8立升/轉	XLD3-59-0.75	24	≤280	130	Φ320	Φ280	Φ220	310	270	220	320	995	8-Φ13
10型	10立升/轉	XLD3-59-1.1	24	≤280	140	Φ340	Φ300	Φ240	330	290	240	340	1030	8-Φ15
12型	12立升/轉	XLD3-59-1.1	24	≤280	150	Φ360	Φ320	Φ260	350	310	260	360	1050	8-Φ15
14型	14立升/轉	XLD3-59-1.1	24	≤280	165	Φ380	Φ340	Φ280	380	330	280	380	1070	8-Φ18
16型	16立升/轉	XLD3-59-1.1	24	≤280	175	Φ400	Φ360	Φ300	400	350	300	400	1090	8-Φ18
18型	18立升/轉	XLD3-59-1.5	24	≤280	210	Φ420	Φ380	Φ320	420	370	320	420	1140	8-Φ18
20型	20立升/轉	XLD3-59-1.5	24	≤280	230	Φ440	Φ400	Φ340	440	390	340	440	1160	8-Φ18
26型	26立升/轉	XLD4-59-1.5	24	≤280	300	Φ500	Φ460	Φ400	510	450	400	520	1260	8-Φ18
30型	30立升/轉	XLD4-59-2.2	24	≤280	350	Φ540	Φ500	Φ440	540	490	440	560	1335	8-Φ18
40型	40立升/轉	XLD4-59-/3	24	≤280	570	Φ610	Φ560	Φ480	600	550	480	620	1470	16-Φ18
60型	60立升/轉	XLD4-59-3	24	≤280	600	Φ660	Φ610	Φ500	660	6610	500	680	1500	16-Φ18
80型	80立升/轉	XLD5-59-4	24	≤280	490	Φ670	Φ620	Φ540	670	620	540	720	1580	16-Φ18
100型	100立升/轉	XLD5-59-4	24	≤280	900	Φ740	Φ680	Φ600	730	680	600	800	1700	16-Φ18
250型	250立升/轉	XLD6-59-5.5	24	≤280	1100	1060×900		960×800		860×700		1000	2050	22-Φ20

卸料器 電動卸料閥的選用：
1、訂貨前，應先了解本產品技術參數、安裝尺寸、轉速及使用范圍等擇優選用配套，以免造成不必要的損失。
2、剛性葉輪給料機 gy給料機 星形給料機 yjd-26XAEC星型回轉閥使用說明書中，安裝尺寸及轉速是我廠通用的標準，如用戶單位需特殊要求，我廠可滿足您的要求設計生產。
3、我廠旋轉下料閥殼體是標準鑄鐵，還可以生產鑄不銹鋼、鑄鋁、鑄銅、球磨鑄鐵、焊接殼體等下料閥如：變頻卸料閥，防爆型卸灰閥
