CTH1000型一氧化碳測定器使用說明書（20090430）
一、概述
1、產品特點及用途
CTH1000型一氧化碳測定器（以下簡稱儀器），采用長壽命進口電化學傳感器和微功耗單片機控制系統，四位LCD顯示，儀器不僅具有聲光報警、零點跟蹤、自動背光、欠壓報警等功能，還具有準確可靠、使用壽命長、體積小、重量輕、操作簡單、維護方便等特點。
本儀器廣泛適用于存在易燃易爆可燃性氣體混合物的工作環境中連續檢測一氧化碳氣體的濃度。
2、型號組成及其代表意義
|
C |
|
T |
|
H |
|
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
測量范圍 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
電化學傳感器 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
一氧化碳 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
測定器 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
3、產品執行標準
MT 703-1997《煤礦用攜帶型電化學式一氧化碳測定器技術條件》和Q/SD 014-2007《CTH1000型一氧化碳測定器》。
二、結構特征與工作原理
1、結構特征

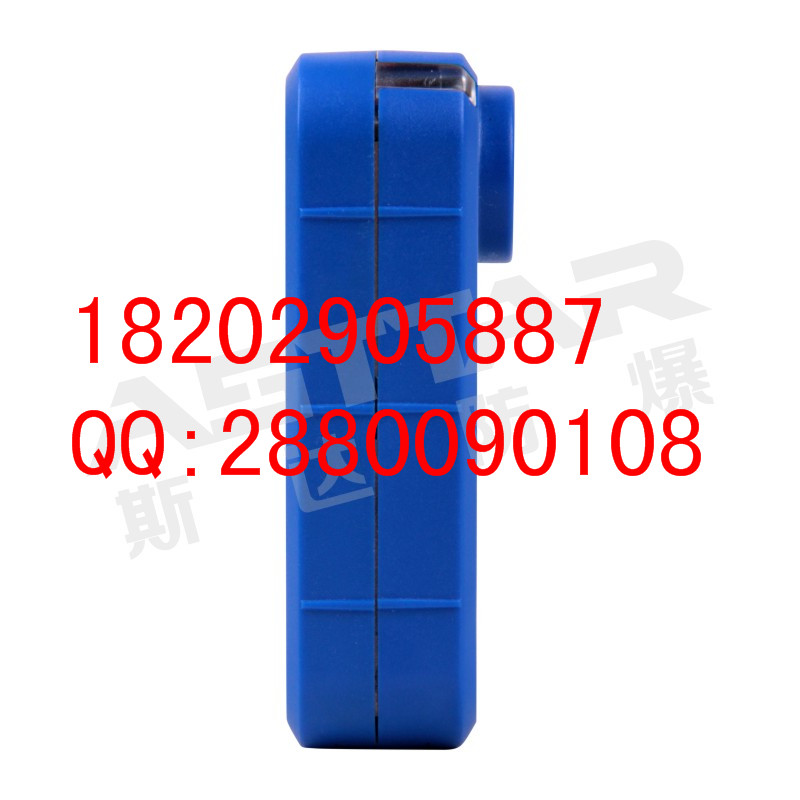

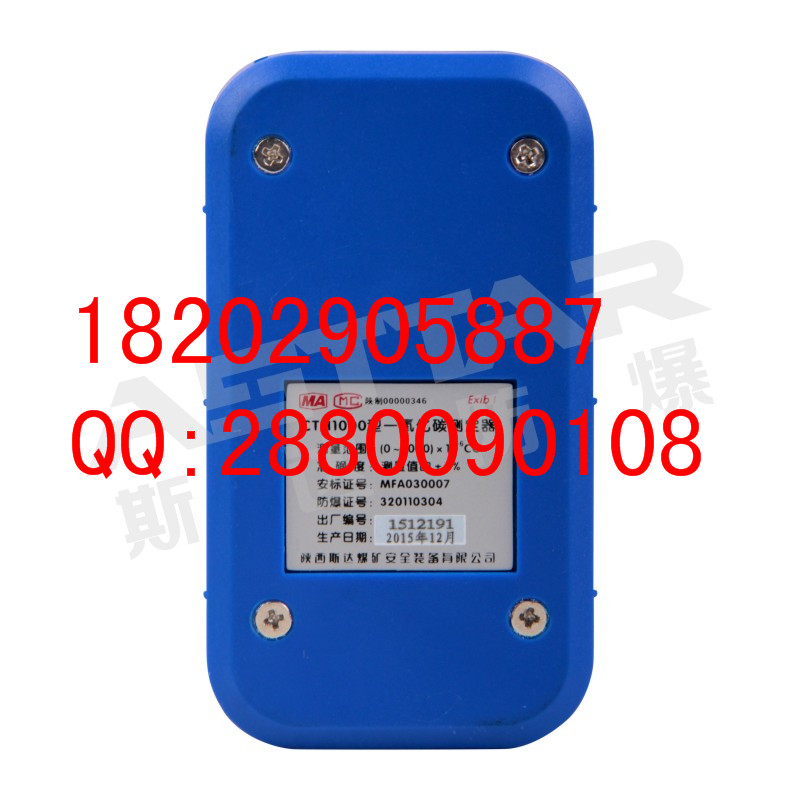

儀器的結構特征如圖1所示：
1.外 殼 2.LCD顯示屏 3.面膜開關 4.蜂鳴器 5.報警燈
6.傳感器 7.標校窗口 8.銘 牌 9.電池組 10.電路板
圖1
2、工作原理
儀器的工作原理框圖如圖2所示。電化學傳感器以擴散方式直接與環境中的一氧化碳氣體反應產生與被測氣體濃度成正比的電信號，經信號調理電路濾波放大后送入單片機進行數據處理，并在LCD屏上顯示一氧化碳的氣體濃度值，當一氧化碳濃度高于設定的報警點后，儀器發出聲光報警信號。
|
單 片 微 處 理 器 |
|
CO傳感器 感 器
|
|
LCD顯示 |
|
聲報警 |
|
光報警 |
|
鍵 盤
|
電池組
圖2
三、主要技術參數：（見表1）
表1
|
項目 |
技術參數 |
||
|
測量范圍 |
（0～1000）×10-6 |
||
|
基本誤差 |
（0～100）×10-6 |
≤±（1.5+2.0%真值） |
|
|
＞（100～500）×10-6 |
≤ ±4.0%真值 |
||
|
＞（500～1000）×10-6 |
≤ ±10.0%真值 |
||
|
|
分辨率 |
1×10-6 |
|
|
|
響應時間 |
＜60s |
|
|
|
靜態電流 |
≤200μA |
|
|
|
報警方式 |
斷續聲、光報警（出廠設置為 24×10-6 ） |
|
|
|
顯示方式 |
4位LCD |
|
|
|
傳感器壽命 |
≥5年 |
|
|
|
電池組 |
2×ER14335 |
|
|
|
欠壓報警 |
當電池電壓低于2.8V時出現欠壓指示 |
|
|
|
防爆型式 |
礦用本質安全型（ExibⅠ） |
|
|
|
外型尺寸 |
94 ×52 ×24 mm |
|
|
|
重量 |
0.8kg |
|
|
|
使用環境 |
工作溫度： （0～40）℃；相對濕度 ：≤98%； 大氣壓力： （80～116）kPa； |
|
四、使用、操作
1、開機與關機
開機：儀器在關機狀態下，長按 “開/關”鍵 2 秒鐘，發出 “滴…”一聲提示音，儀器進入自檢狀態，LCD 顯示“59、58、57、……0”，自檢完成后，進入測量狀態。
關機：在開機狀態下，長按 “開/關”鍵 2 秒鐘 LCD熄滅，儀器關機。
2、儀器調校
1）零點校準
儀器置于清潔空氣中或通入純氮標準氣，穩定后按下列步驟操作：
（1）按住“SET”鍵，再按“ON/OFF”鍵，儀器發出“滴…”提示音，屏幕顯示 “1”， 表示儀器進入零點調校程序。
（2）按“SET”鍵，屏幕顯示“0～9”之間的任意一個數，同時小數點來回移動，按“SET”鍵確認，儀器顯示“0”。
（3）按“SET”鍵，儀器發出 “滴…”提示音，儀器零點校準完畢，進入測量狀態，顯示當前測量值。
2）精度校準
零點校準后，在測量狀態下，對儀器以 200ml/min流量通入標準氣樣，待顯示值穩定后，進行精度校準：
（1）按住“SET”鍵，再按“ON/OFF”鍵，儀器發出“滴…”提示音，屏幕顯示“1”，按“△”鍵，使顯示為“2” ；
（2）按“SET”鍵，屏幕顯示“000”，同時百位數閃爍，按“△”或“▽”鍵修改閃爍位數值，按“SET”鍵確認，上一位數確認后，下一位會自動閃爍，當修改的數值與標準氣樣一致時，按“SET” 鍵保存修改，儀器顯示“0”。若按“ON/OFF”鍵為放棄修改；
（3）按“SET”鍵，儀器發出 “滴…”提示音，精度校準完畢，進入測量狀態，顯示當前測量值。
3）報警點設定
儀器出廠時報警點設定為24ppm，如果要改變報警點的設定，按下列步驟操作：
（1）按“SET”鍵，再按“ON/OFF”鍵，儀器發出“滴…”提示音，屏幕顯示“1”，按“△”鍵，使顯示為“3” ；
（2）同“精度校準（2）” ；
（3）同“精度校準（3）” 。
3、電池的更換
當儀器顯示欠壓符號時，請按下列步驟更換新電池：
1）關機，拆下儀器后蓋上的螺釘，打開后蓋；
2）取下舊電池，換上新電池；
3）裝上后蓋，擰緊螺釘；
4）更換新電池后儀器需進行重新調校方可使用。
五、常見故障與排除：（見表2）
表2
|
故 障 現 象 |
原 因 分 析 |
排 除 方 法 |
|
蜂鳴器長鳴 |
報警點設置不正確 |
重新設置報警點 |
|
電路故障 |
維修或返廠 |
|
|
測量超差 |
儀器長期未調校 |
重新調校儀器 |
|
調校過程不正確 |
按說明書正確調校 |
|
|
傳感器老化失效 |
更換傳感器 |
|
|
電路故障 |
維修或返廠 |
|
|
不報警 |
報警點設置不正確 |
重新設置報警點 |
|
電路故障 |
維修或返廠 |
|
|
按鍵失靈 |
面膜損壞 |
維修或返廠 |
|
電路故障 |
維修或返廠 |
|
|
電池耗盡 |
更換新電池 |
六、注意事項
1、儀器使用前請認真閱讀本說明書，并按要求正確操作；
2、儀器在攜帶和使用時應放置在皮套內，注意保持清潔，避免劇烈碰撞；
3、儀器應由專業人員維修，維修時請使用本公司提供的配件；
4、儀器維修后應重新進行調校標定；
5、儀器應遵照有關部門規定進行定期標定；
6、儀器嚴禁在井下拆解或修理。
七、成套性
1、儀器 1臺
2、標校咀 1個
3、皮套 1個
4、說明書 1本
5、合格證 1份
八、運輸、貯存
1、儀器可采用包括陸運、水運和空運在內的各種方式進行運輸，運輸中須防止雨淋，防止與腐蝕品混裝。
2、儀器應貯存于空氣流通，無腐蝕性氣體，無滴水和液體侵襲，空氣相對濕度不大于90%，溫度為（-40～60）℃的倉庫中。
九、開箱及檢查
打開包裝箱后根據《裝箱單》或本說明書第七條“成套性”檢查儀器配件是否齊全。
十、保修承諾
本產品保修期為12個月，自發貨之日起計算。在此期間非人為原因損壞，本公司負責免費維修（不可抗拒因素除外，例如：自然災害、戰爭等）。
