概述
1、產品特點及用途：

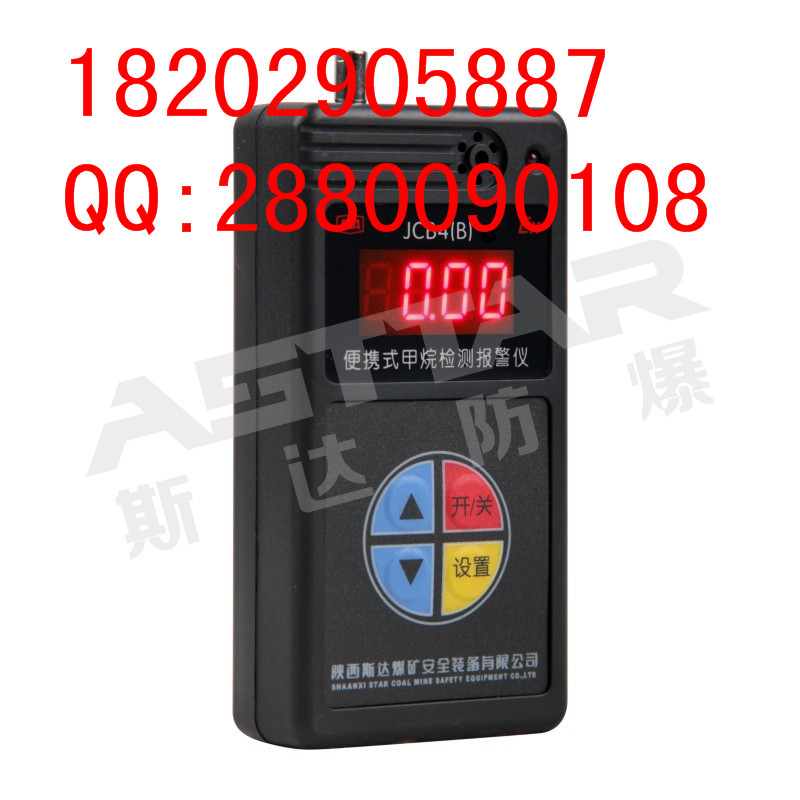

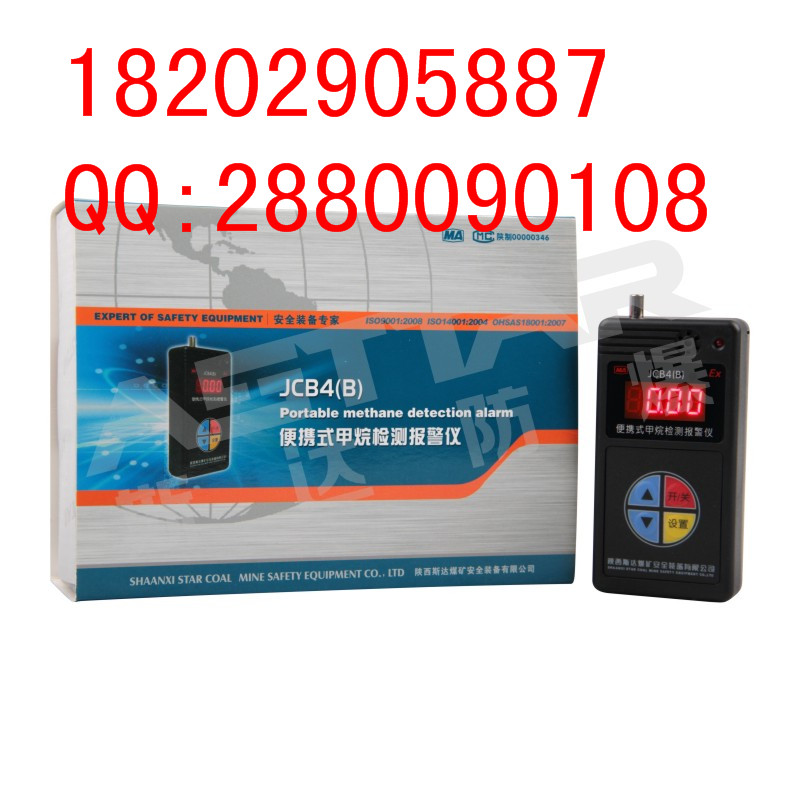

JCB4(B) 便攜式甲烷檢測報警儀（以下簡稱報警儀）采用微處理器技術，所有標定參數及線性修正均由軟件完成，具有體積小、重量輕、操作簡捷、維護方便等特點。適用于存在易燃易爆可燃性氣體混合物的工作環境中檢測甲烷的濃度。
2、型號組成及其代表意義:
|
J |
C |
B |
4 |
(B) |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
產品型號：（B） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
測量范圍 （0.00～4.00）％CH4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
報警儀 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
催化 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
甲烷 |
|
|
|
|
|
|
|
|
|
|
|
|
3、產品執行標準：
GB 3836-2010 《爆炸性環境》
AQ 6207-2007《便攜式載體催化甲烷檢測報警儀》
Q/SD 095-2013《JCB4(B)便攜式甲烷檢測報警儀》
二、結構特征與工作原理

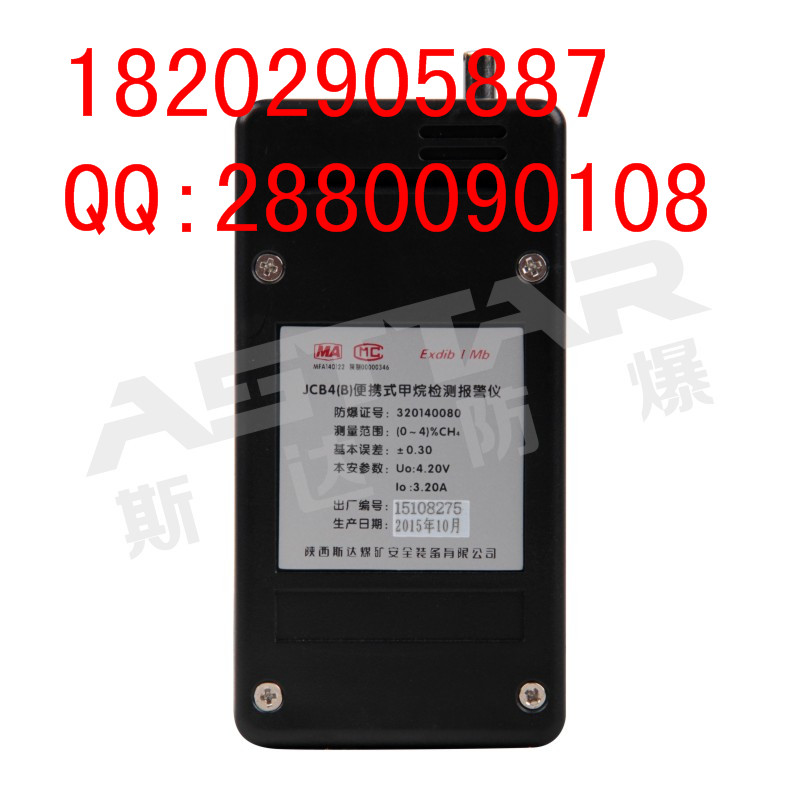

1、結構特征
2、工作原理
報警儀的工作原理框圖如下圖所示。當報警儀置于存在甲烷氣體的環境時，甲烷氣體通過報警儀的氣窗進入氣室，氣室內的元件（載體催化元件）表面產生無焰燃燒，阻值增大，載體催化元件與電阻組成的惠斯登電橋失去平衡輸出電壓信號，電壓信號的大小與甲烷濃度成正比。信號經線性放大器放大后輸入單片機內的A/D轉換器轉換為數字信號，經過微處理器數據處理，由數碼管顯示出甲烷濃度，當甲烷的濃度超過設定的報警點后，報警儀發出聲光報警信號。
三、主要技術參數（見表1）
表1
|
項目 |
技術參數 |
|||
|
測量范圍 |
（0.00～4.00）%CH4 |
|||
|
基本誤差%CH4 |
檢測范圍 |
0～1．00 |
1.00～3.00 |
3.00～4.00 |
|
允許誤差 |
±0.10 |
真值的±10% |
±0.30 |
|
|
報警點 |
（0.50～2.50）% CH4范圍內任意設置（默認1.00%CH4） |
|||
|
響應時間 |
≤20s |
|||
|
分辨率 |
0.01%CH4 |
|||
|
載體催化元件 |
工作電壓2.8V，工作電流≤200mA |
|||
|
顯示方式 |
4位LED |
|||
|
電池組 |
1500mAh錳酸鋰電池，額定電壓Ue：3.7V，最高輸出電壓Uo：4.2V，最大輸出電流Io：3.2A。 |
|||
|
超量程甲烷沖擊保護 |
當甲烷濃度≥4.00% CH4時，數碼管閃爍顯示“4.00”、報警指示燈閃爍，蜂鳴器間斷發出“滴”聲。 |
|||
|
欠壓報警 |
當電池電壓低于3.30V時，蜂鳴器周期性的發出“嘀、嘀”聲音提示；電池電壓低于3.1V時，蜂鳴器長鳴“滴”1聲后自動關機 |
|||
|
防爆型式 |
礦用本質安全兼隔爆型，防爆標志Exdib I Mb |
|||
|
外形尺寸 |
(105×54×23.5 )mm |
|||
|
重量 |
＜0.2kg |
|||
|
使用環境 |
工作溫度：（0～40）℃；相對濕度：≤98%（25℃時）；氣壓：（80～116）kPa；風速：（0～8 ）m/s；具有爆炸性氣體的煤礦井下 |
|||
四、操作與使用
一：按鍵使用方法

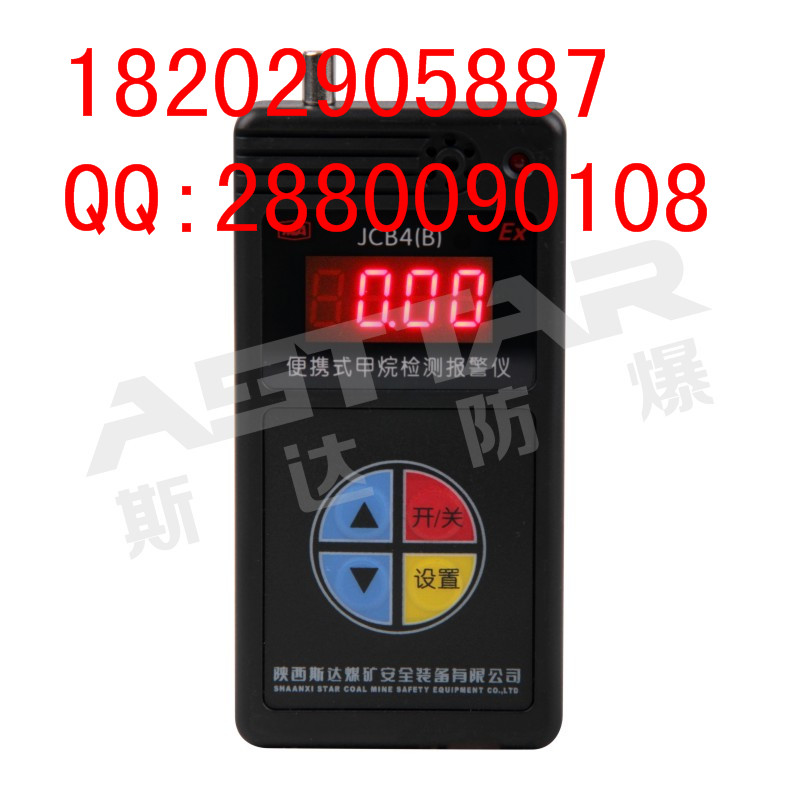

1、“開/關”鍵：（1）開機：在關機狀態下，按該鍵1秒，蜂鳴器長鳴“滴”一聲，報警指示燈亮，數碼管依次顯示從“9”到“0”，蜂鳴器長鳴“滴”一聲，報警指示燈滅，儀器進入實時甲烷檢測狀態。
（2）關機：在檢測狀態下，按該鍵1秒，蜂鳴器短鳴“滴”一聲，進行儀器關機；
（3）在設置狀態校準參數時，做取消鍵處理。
2、“設置”鍵：（1）在檢測狀態下，按該鍵無效，不處理；
（2）在設置狀態校準參數時，做確認處理。
3、“▲”鍵： （1）在檢測狀態下，反復按該鍵，儀器循環顯示電池電壓值和“時分”；
（2）在設置狀態校準參數時，做加處理。
4、“▼”鍵： （1）在檢測狀態下，反復按該鍵，儀器循環顯示“年”和“月日”；
（2）在設置狀態校準參數時，做減處理。
二：各項參數的調校采用功能菜單項方式，其功能菜單項選項含義見表2。
表2
|
字 符 |
含 義 |
|
P 1 |
標 零 |
|
P 2 |
標 氣 |
|
P 3 |
調 報 警 點 |
|
P 4 |
恢復出廠設置 |
|
P 5 |
調 時 間 |
|
P 6 |
調 日 期 |
1、 標零: （ P 1 ）
把儀器開機后置于甲烷濃度為零的環境里(如清新空氣)，工作10分鐘穩定后，同時按下“設置”鍵和“▲”鍵3秒，彈出調校菜單，數碼管顯示“P 1”字符，再按“設置”鍵，儀器自動把當前狀態標為零點，退出菜單，返回到檢測狀態。
2、 標氣: （ P 2 ）
把儀器開機，工作10分鐘穩定后，給儀器傳感器通入200mL/min、1.00％甲烷標準氣體，待讀數穩定后，同時按下“設置”鍵和“▲”鍵3秒，彈出調校菜單，數碼管顯示“P 1 ”字符，按“▲”鍵, 數碼管顯示“P 2 ”字符， 按“設置”鍵確認，儀器顯示當前甲烷濃度值, 按“▲”鍵或者“▼”鍵調整儀器讀數值為“1.00”，按“設置”鍵確認，標氣完成，返回到檢測狀態。
3、 調報警點: （P 3）
把儀器開機，同時按下“設置”鍵和“▲”鍵3秒，彈出調校菜單，數碼管顯示“P 1 ”字符，按兩下“▲”鍵, 數碼管顯示“P 3” 字符， 按“設置”鍵確認，儀器顯示當前甲烷報警值, 按“▲”鍵或者“▼”鍵調整儀器報警值，按“設置”鍵確認，調報警點完成，返回到檢測狀態。
4、 恢復出廠設置: (P 4)
把儀器開機，同時按下“設置”鍵和“▲”鍵3秒，彈出調校菜單，數碼管顯示“P 1”字符，按三下“▲”鍵, 數碼管顯示“P 4”字符， 按“設置”鍵確認，標氣值和報警值恢復為出廠默認設置值，返回到檢測狀態。
5、 調時間: (P 5)
把儀器開機，同時按下“設置”鍵和“▲”鍵3秒，彈出調校菜單，數碼管顯示“P 1 ”字符，按四下“▲”鍵, 數碼管顯示“P 5 ”字符，按“設置”鍵確認。儀器顯示當前的時間值，按“▲”鍵或者“▼”鍵調整小時值，按“設置”鍵確認。按“▲”鍵或者“▼”鍵調整分鐘值，按“設置”鍵確認,儀器時間調校完畢,返回到檢測狀態。
6、 調日期: (P 6)
把儀器開機，同時按下設置鍵和“▲”鍵3秒，彈出調校菜單，數碼管顯示“P 1” 字符，按一下“▼”鍵, 數碼管顯示“P 6 ”字符，按“設置”鍵確認。儀器顯示當前的“年”值，按“▲”鍵或者“▼”鍵調整“年”值，按“設置”鍵確認。按“▲”鍵或者“▼”鍵調整“月”值，按“設置”鍵確認。按“▲”鍵或者“▼”鍵調整“日”值，按“設置”鍵確認。儀器日期調校完畢，返回到檢測狀態。
7、 電池電壓值、“時分”查詢
把儀器開機，按一下 “▲”鍵，儀器顯示當前的電池電壓值，再按一下“▲”鍵，儀器顯示當前的“時分”值。反復按“▲”鍵，當前的電池電壓值和當前的“時分”值交替顯示。
8、 年月日查詢
把儀器開機，按一下“▼”鍵,儀器顯示當前的“年”值，再按一下“▼”鍵，儀器顯示當前的“月日”值。反復按“▼”鍵，當前的“年”值和當前的“月日”值交替顯示。
9、報警儀充電
本報警儀配有專用智能充電器，充電過程自動管理。當需要充電時，將充電器電源插頭接入交流220V電源，此時充電器指示燈紅綠交替閃爍或一直顯示橙色，表示電源接通。將被充儀器卡入充電器充電槽，充電器指示燈轉換為紅色，表示充電開始。當充電器指示燈轉換為綠色時，表示報警儀電量已充滿，充電結束。
五、常見故障與排除（見表3）
表 3
|
故障現象 |
原因分析 |
排除方法 |
|
無法開機 |
電池電壓過低或失效 |
充電或更換電池 |
|
電池接觸不良 |
找出原因重新焊牢 |
|
|
無法校零 |
空氣中有可燃氣體 |
將儀器置于清潔空氣中 |
|
按鍵失靈 |
更換開關面板 |
|
|
報警時有聲無光 |
報警指示燈壞 |
更換報警指示燈 |
|
報警時有光無聲 |
蜂鳴器壞 |
更換蜂鳴器 |
|
連續工作不到10小時 |
電池充電不足 |
重新充電 |
|
電池老化 |
更換電池 |
|
|
分辨率下降 |
載體催化元件老化或中毒 |
更換載體催化元件 |
|
顯示“－0.00” |
載體催化元件損壞 |
更換載體催化元件 |
|
時間顯示停滯 |
晶振損壞 |
更換晶振 |
六、注意事項
1、報警儀使用前請認真閱讀本說明書，并按要求正確操作。
2、報警儀應有專人維護使用，并嚴格按照說明書操作和調整，嚴禁隨意拆卸報警儀！
3、報警儀在攜帶使用中應放置在皮套內，防止劇烈碰撞，并注意保持報警儀清潔。
4、報警儀使用或貯存的環境嚴禁有有機硅、黏合劑等化工物質，此類物質會造成催化元件中毒。
5、載體催化元件和電池組件屬防爆部件，維修更換時嚴禁改變其規格參數，應使用報警儀制造廠的配件，由專業人員維修更換。
6、報警儀的標校要定期進行，標校一般為15天進行一次。
7、嚴禁在井下拆機檢查和修理！
8、報警儀配套的專用智能型充電器為非防爆產品，嚴禁在礦井下使用！
9、嚴禁改變本安電路和與本安電路有關的元器件的型號、規格和參數！嚴禁使用本說明書規定以外的電池！
10、報警儀經長期使用后，若標校調整不到與甲烷標樣相符值時，說明載體催化元件壽命終止。報警儀更換元件后，要重新調零和標校。
七、成套性
1、報警儀 1臺
2、皮套 1個
3、充電器 1 臺
4、說明書 1份
5、合格證 1份
八、運輸與貯存
1、報警儀可采用包括陸運、水運和空運在內的各種方式進行運輸，運輸中須防止劇烈沖撞、重壓及雨淋，防止與腐蝕品混裝。
2、報警儀應貯存于空氣流通，無腐蝕性氣體，無滴水和液體侵襲，空氣相對濕度不大于90%，溫度為（0～40）℃的倉庫中。
九、開箱及檢查
打開包裝箱后根據《裝箱單》或本說明書第七條“成套性”檢查報警儀配件是否齊全。
十、保修承諾
本產品保修期為12個月（載體催化元件除外），自發貨之日起計算。在此期間非人為原因損壞，本公司負責免費維修（不可抗拒因素除外，例如：自然災害、戰爭等）
本公司保留對說明書內容進行修改而不另行通知的權利
