◆1、概述：

     外形尺寸同VS1一樣，操作方便、簡單可靠、該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。PT手車由柜架和可抽出式手車二部分組成，各種手車均采用蝸桿搖動推進和退出，其操作輕便、靈活。整個手車體積小，檢查和維修方便。手車在柜體內試驗位置和工作位置都有到位裝置，以保證機械聯鎖可靠。

二、使用環境
     A 周圍空氣溫度：上限+40℃，下限-15℃;
     b 海拔高度：≤100m(若需增高海拔，則額定絕緣水平相應提高)；
     c 振幅：地震列度不超過8度；
     d 空氣相對濕度日平均值不大于95％，月平均值不大于90％
     e 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

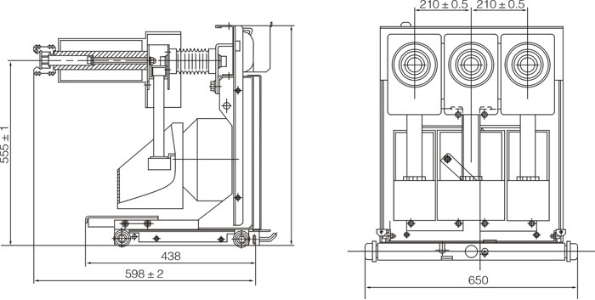

三、外形安裝尺寸
