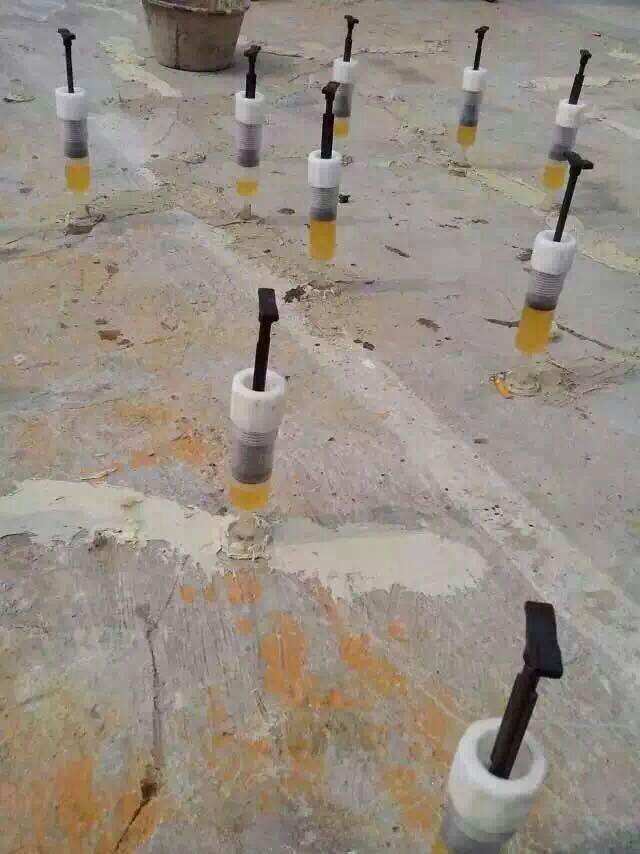

氧修補樹脂使用說明

一般和添加物同時使用，以獲得應用價值。添加物可按不同用途加以選擇，常用添加物有以下幾類：（1）固化劑；（2）改性劑；（3）填料；（4）稀釋劑；（5）其它。

其中固化劑是必不可少的添加物，無論是作粘接劑、涂料、澆注料都需添加固化劑，否則環氧樹脂不能固化。

由于用途性能要求各不相同，對環氧樹脂及固化劑、改性劑、填料、稀釋劑等添加物也有不同的要求�，F將它們的選擇方法簡介于下：

（一）環氧樹脂的選擇

1、 從用途上選擇

作粘接劑時最好選用中等環氧值（0.25-0.45）的樹脂，如6101、634；作澆注料時最好選用高環氧值（>0.40）的樹脂，如618、6101；作涂料用的一般選用低環氧值（<0.25）的樹脂，如601、604、607、609等。

2、 從機械強度上選擇

環氧值過高的樹脂強度較大，但較脆；環氧值中等的高低溫度時強度均好；環氧值低的則高溫時強度差些。因為強度和交聯度的大小有關，環氧值高固化后交聯度也高，環氧值低固化后交聯度也低，故引起強度上的差異。

3、 從操作要求上選擇

不需耐高溫，對強度要求不大，希望環氧樹脂能快干，不易流失，可選擇環氧值較低的樹脂；如希望滲透性也，強度較好的，可選用環氧值較高的樹脂。

（二）、固化劑的選擇

1、固化劑種類：

常用環氧樹脂固化劑有脂肪胺、脂環胺、芳香胺、聚酰胺、酸酐、樹脂類、叔胺，另外在光引發劑的作用下紫外線或光也能使環氧樹脂固化。常溫或低溫固化一般選用胺類固化劑，加溫固化則常用酸酐、芳香類固化劑。

2、固化劑的用量

（1）胺類作交聯劑時按下式計算：

胺類用量=MG/Hn

式中：

M=胺分子量

Hn=含活潑氫數目

G=環氧值（每100克環氧樹脂中所含的環氧當量數）

改變的范圍不多于10-20%，若用過量的胺固化時，會使樹脂變脆。若用量過少則固化不完善。

（2）用酸酐類時按下式計算：

酸酐用量=MG（0.6~1）/100式中：

M=酸酐分子量

G=環氧值（0.6~1）為實驗系數

3、 選擇固化劑的原則：固化劑對環氧樹脂的性能影響較大，一般按下列幾點選擇。

（1）、從性能要求上選擇：有的要求耐高溫，有的要求柔性好，有的要求耐腐蝕性好，則根據不同要求選用適當的固化劑。

（2）、從固化方法上選擇：有的制品不能加熱，則不能選用熱固化的固化劑。

（3）、從適用期上選擇：所謂適用期，就是指環氧樹脂加入固化劑時起至不能使用時止的時間。要適用期長的，一般選用酸酐類或潛伏性固化劑。

（4）、從安全上選擇：一般要求毒性小的為好，便于安全生產。

（5）、從成本上選擇。

（三）、改性劑的選擇

改性劑的作用是為了改善環氧樹脂的鞣性、抗剪、抗彎、抗沖、提高絕緣性能等。常用改性劑有：

（1）、聚硫橡膠：可提高沖擊強度和抗剝性能。

（2）、聚酰胺樹脂：可改善脆性，提高粘接能力。
