一、概述

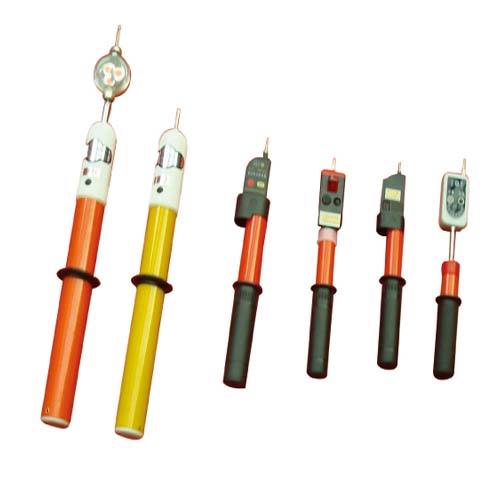

GDY型棒狀伸縮高壓驗電器是根據國內電力部門的需要，吸取國內外各類驗電器的優點基礎上，最新研制成功聲光雙重指示型驗電器，驗電靈敏度高，不受陽光、噪聲影響，內設微功耗集成電路，待機時間長，溫度范圍寬，具備全電路自檢功能，電磁兼容設計和屏蔽保護措施，使驗電器使用安全可靠。驗電器外殼采用ABS工程原生塑料注塑而成，伸縮絕緣操作桿由環氧絕緣棒制造，頭桿成為一體使用存放更方便。GSY型高壓驗電器產品設計先進，結構合理，性能完善可靠，使用最方便，是當前國內外電力行業更新換代的理想產品，是發電廠、變電所、工礦電氣部門必備的安全工器具。

二、產品類別：棒狀伸縮高壓交流驗電器，高壓驗電信號發生器，回旋式高低壓交流驗電器，折疊式高低壓交流驗電器，袖珍式高低壓交流驗電器。
三、電壓等級：0.1-10KV，10KV，35KV，110KV，220KV，500KV.
四、國標：該驗電器在電力工業電力安全工器具檢測中心通過型式試驗，主要技術指標符合ISO9001：2000電力行業標準及國際IEC技術標準。產品通過省級鑒定并經電力工業審查，同意在全國推廣使用。

五、使用方法及注意事項
（一）使用前根據被驗電設備的額定電壓的等級，選擇適合電壓的驗電器。
（二）驗電前應對驗電器進行自檢試驗，使用III型時。須同時按住自檢導電金屬開關和觸電探針，驗電指示器發出間歇振蕩聲光訊號，則證明驗電器性能完好，即可進行驗電，此時可將伸縮絕緣桿拉開進行驗電操作，手不能超過規定的安全環，驗電器觸頭與等級的帶電體觸示，即可發出間歇聲光訊號表示有電，否則表示無電。

（三）更換電池。擰開驗電器上蓋，便可更換電池。本品電路工作于電子自動關閉，長期連待命，有信號輸入則開，無信號便自動關閉，功耗小，無需常換電池。所以采用AG13號氧氣銀電池4粒，電壓6V.自檢不能發出聲光訊號時再考慮更換電池。
（四）為保證人身和設備的安全，請根據電業安全規定要求定期作預防性試驗。根據【電業安全工作規程】規定驗電器在電器設備上驗電操作時應遵照電業安全工作規程進行。預防性試驗前，應進行外觀檢查。當發現驗電指示器的外殼有缺損，絕緣桿有裂紋等明顯缺陷時不宜進行預防性試驗，應及時送交更換。

放電棒　　放電棒又稱為：伸縮型高壓放電棒，高壓放電棒等。
一、概述 　　高壓放電棒是利用新型絕緣材料加工而成。它具有能拉長，又能收縮的特點。便攜式伸縮型高壓放電棒便于在室外各項高電壓試驗中使用，特別在做直流耐壓試驗后，對試品上積累的電荷，進行對地放電，確保人身安全。伸縮型高壓放電棒便于攜帶，方便、靈活，具有體積小、重量輕、安全。 　　
二、主要技術參數 　　  放電棒
1、放電棒收縮尺寸：長220mm，外徑φ25。 　　
2、放電棒收縮節數：5節。 　　
3、放電棒伸展尺寸：伸展長度850mm。 　　
4、放電電壓范圍： 5kV～70kV。 　　
三、使用方法 　
　1、將便攜式伸縮型高壓放電棒伸縮部分全部拉出。 　　
2、把配制好的接地線插頭插入放電棒的頭端部位的插孔內，將地線的另一端與大地連接，接地要可靠。 　　
3、放電時應在試驗完畢后，即直流發生器的控制箱的升壓旋鈕回到零位上，此時可觀察直流高壓發生器控制箱上的電壓表的電壓下降到15kV～20kV左右，方可放電。 　　
4、放電時應先用放電棒的前端的金屬尖頭，慢慢的去靠近已斷開試驗電源的試品。此時放電棒釋放電能是經過一放電電阻進行對地放電。然后再用放電棒上接地線上的鉤子去鉤住試品，進行第二次直接對地放電。 　　
四、注意事項 　　
1、對大電容試品放電時，須在試驗完畢后，斷開試驗電源后，應該等待一段時間后，使試品上的電荷通過倍壓筒及試品本身對地自放電。此時可觀察控制箱上的電壓表電壓數在逐步下降跌落，當電壓表電壓下降到較低的電壓，一般在5kV～15kV左右，方可用放電棒去逐步移向試品附近。先通過間隙空氣游離放電，此時可聽到嘶嘶的聲音，當無聲音后，用放電棒尖端去碰試品，最后將試品直接接地放電。 　　
2、大電容試品積累電荷的大小與試品電容的大小和施加電壓的高低與時間的長短成正比。 3、對幾公里以上的高壓電纜試驗結束后，放電時間一般都要很長，且需多次反復放電。電阻容量要很大，需訂購大容量的放電棒。 　　
4、嚴禁未拉開試驗電源用放電棒對試品進行放電。 　　
5、嚴禁用腳踩及重物擠壓放電棒，嚴禁折彎、折斷放電棒。 　　
6、嚴禁將放電棒受潮，影響絕緣強度，應放在干燥的地方
