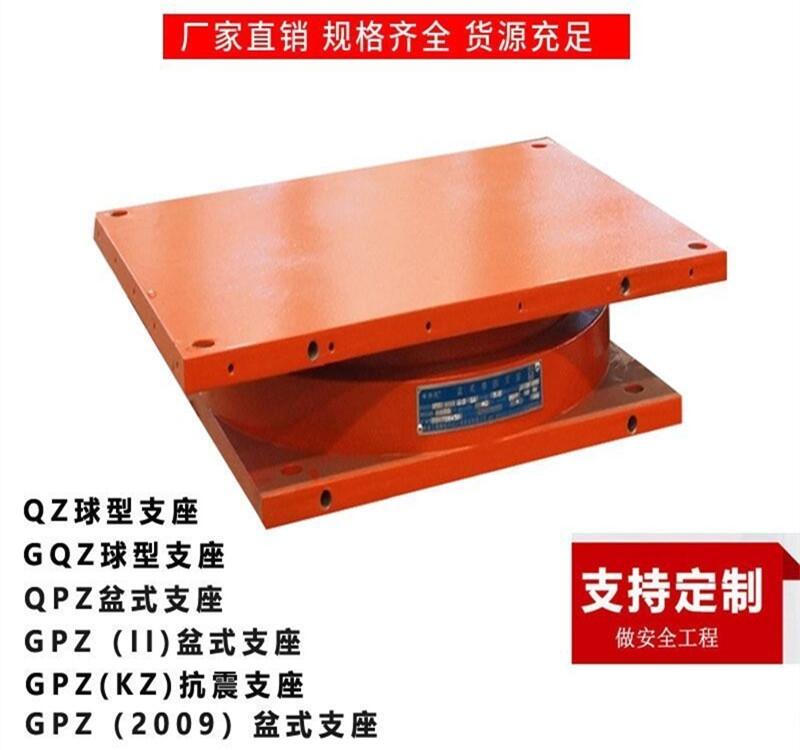

GQZ球型鋼支座

一、

球型鋼支座已經在鋼結構工程和公路橋梁上廣泛應用。GQZ球型鋼支座傳力可靠，轉動靈活，承載力高，允許位移量大，能夠滿足支座大轉角的需要。

二、GQZ支座結構示意圖：

三、GQZ支座球型鋼支座代號表示方法：

四、GQZ球型鋼支座主要特點：

1、支座通過球面傳力，不出現力的縮頸現象,作用在下部結構上的反力比較均勻。

2、支座通過PTFE滑板/MHP滑板的滑動實現支座的轉動過程。轉動力矩小，轉動力矩只與支座球面半徑及PTEE滑板/MHP滑板的摩擦系數有關,與支座轉角大小無關,特別適用于大轉角的要求，設計轉角可達0.05rad以上。

3、使用壽命長。支座不使用橡膠承壓，不存在橡膠老化對支座性能的影響，特別適用于使用環境比較惡劣的地區。

4、采用MHP高度耐磨滑板，使支座尺寸得到有效控制，可大大節省結構和支座本身的成本.

五、GQZ球型鋼支座主要技術性能：

1.GQZ支座/PTFE滑板/豎向承載力從1000KN至20000KN，共分為16級，大于20000KN可根據客戶需要設計加工，同時公司可以設計和生產使用MHP滑板的GQZ支座。

2.支座設計轉角θ為0.01,0.02和0.05rad

3.GQZ支座/PTFE滑板/設計位移量

1000一2500KN e＝士50和士100mm ; 3000一20000KN，e＝士50mm、土1 00mm和士1 50mm ;設計位移量根據工程需要可進行變更。

4.PTFE滑板在有硅脂潤滑條件下，應力為30Mpa時，摩擦系數取值如下：

常溫（-25℃~＋60℃ ）< 0 .01

低溫（-40℃~＋40℃ ）< 0.03

MHP滑板在有硅脂潤滑條件下，應力為60Mpa時，摩擦系數取值如下：

常溫（-25℃~＋60℃ ）< 0 .03

低溫（-40℃~＋40℃ ）< 0.05

5.支座可承受的水平力：

固定支座（GD）和單向滑動支座（DX）水平承載力為支座反力的10 %，可根據工程需要進行變更。

六、GQZ球型鋼支座主要規格：

固定(GD)支座示意圖

單向(DX)支座示意圖

雙向（sx）支座示意圖

七、球型支座適用范圍：

球型支座適用于鐵路公路橋梁中的寬橋，曲線線橋中，現在大型體育場，商業中心，展覽館，車站，飛機場等大跨度空間建筑中的桁架，連廊，網架，人行天橋，鋼結構，膜結構，鋼屋蓋，平臺等鋼結構建筑中已廣泛推廣和應用。

因工程實際需要，我公司可免費為客戶設計生產其他參數要求球型支座，請來電來函提供支座承載力，水平力，上拔力，位移量，轉角等參數，以及節點尺寸圖紙，我們將依據GB/T17955-2000 球型支座技術條件，GB50011-2001建筑抗震設計規范，GB 50017-2003鋼結構設計規范以及CECS 235:2008鑄鋼節點應用技術規程等標準，為你提供最合理，最精簡的設計方案，歡迎您的來電咨詢。
