長沙市科威模型制造有限公司是一家集油氣集輸模擬系統教學演示模型、 五站一體仿真實訓裝置模型、火力發電廠模型、油氣儲運模型、火力發電機組仿真模型、汽輪機模型、鍋爐模型、電廠沙盤模型、水利樞紐工程模型 、水電站模型、 水輪發電機組模型、水利水電模型、渠系建筑物沙盤模型、新能源發電模型、核電廠模型、火力發電模型、電力電氣模型、電力變壓器模型、輸變電沙盤模型、水工建筑實訓模型、鍋爐及空調制冷模型、工業機械設備模型、石油化工模型、煤化工裝置仿真模型、石油開采模型、油氣田開發模型、鉆井平臺裝置模型、消防演練實訓沙盤、工業企業沙盤模型、電力科普模型、地質構造模型、地形地貌景觀沙盤模型、房屋建筑工程模型、橋梁工程模型、物流中心樞紐沙盤模型……等專業化模型制作公司；大型裝置 模型采用電子技術、自動控制技術、多媒體等技術相結合，并結合模型制作方面豐富的經驗及獨特的工藝，科威模型在金屬動態制作上也掌握著先進的技術，現發展成集模型產品設計開發、生產制作、銷售及服務為一體的綜合性企業。先進的設計理念，精湛的制作技術，專業化服務體系，為您提供高質量的仿真模型產品：電力電網模型、發電廠模型、石油煉化模型、化工成套裝置模型、新能源科普模型、科技環保模型、工業鍋爐模型、高壓電氣成套裝置模型、燃氣輪機模型各類教學培訓模型、實驗實訓模型、展覽展示模型等等；

一、模型裝置規格型號及配置：
 1、裝置規格：4000×6000×1600mm  型號：KW-SYFZ024
 2、使用電源：220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
 3、設備材質：進口聚氨脂、玻璃鋼、工程塑料、演示系統、語音系統；框架承臺采用角鋼焊接支撐；設備有機玻璃制作、內部結構透明可見，便于觀察了解其內部結構。管線采用有機玻璃管線連接；工藝中燈光采用LED實現。本裝置采用電氣動態運轉、演示。設備之間連接管道用透明直徑Φ10mm有機玻璃管加工制作，外部上色，內加不同顏色LED流水燈演示生產過程；

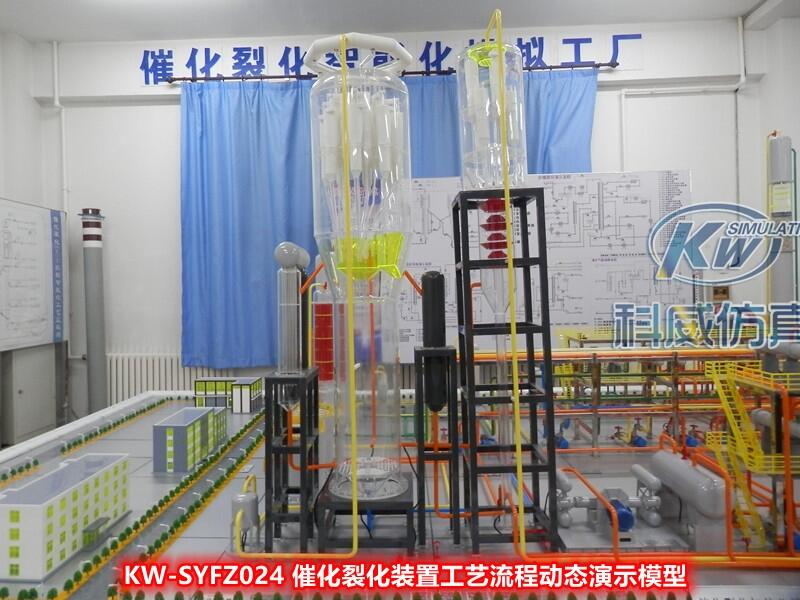

      催化裂化裝置根據催化裂化生產工廠的設置、管道廠房等配置以及模型工藝特點而完整系統地制作的微型“催化裂化工廠。采用電動燈光、立體、透視、標識、色彩等現代化技術，使這一“微型工廠”逼真、美觀且頗有動感，適應過程裝備專業、煤化工、化學工程有關的實驗認知教學，是現代專業的大型直觀教學設備之一。裝置具有工藝特征和典型設備的內部結構，使學生不出校門就掌握了實習所需掌握的大部分內容，使學生在寶貴的工廠實習時間里，去真正實習生產、實習操作和控制，完成一個高起點、高效率的實習環節。

其中實訓內容中融入了部分典型化工單元操作技術、化工設備等方面的理論知識與職業技能訓練。

1）反應--再生系統：三器：提升管反應器、沉降器及再生器；三閥 ：單動滑閥、雙動滑閥、塞閥；三機：主風機、氣壓機和增壓機。

2）分餾系統：分餾塔、氣堤塔、油氣分離器、回煉油罐、循環泵及油氣管線；

3）吸收—穩定系統：吸收塔、解吸塔、再吸收塔、穩定塔、沉降罐、回油罐、循環泵及油氣管線；

4）能量回收系統：再生器、煙氣輪機、旋風分離器、發電機

四、裝置系統操作：

    裝置模擬操作實現以教學功能為基礎，通過工藝操作流程為引導，結合實時操作，關鍵步驟規范要求問答選擇，工具、設備對應選擇操作來完成系統任務操作實訓；采用專業開發的“DCS”軟件設置界面系統；實現計算機操作與模擬模型操作一體、并通過控制模擬生產工藝控制完成催化裂化生產仿真運行等實訓，通過軟件控制操作完成，控制系統模擬生產操作，可分段顯示生產過程物料走向動態情況。設備軟硬結合且可虛實聯動，配套有教學設備實訓仿真軟件及視頻教程，屬于智能化教學實訓裝備。
 （1）控制設備的運轉、燈光演示功能；計算機生動豐富的多種界面表現形式；
 （2）具有語音講解系統，同步描述催化裂化生產裝置的原理運行及設備功能，通過計算機、投影等多媒體設備對催化裂化生產裝置進行圖文解說，分系統描述生產過程；
 （3）催化裂化生產裝置工藝運行過程演示；催化裂化生產裝置整體工藝系統介紹；催化裂化生產裝置主體設備介紹。
