一、模型尺寸：1800m m×800m m×1800m m

1、模型說明: 該產品特征：動態展示

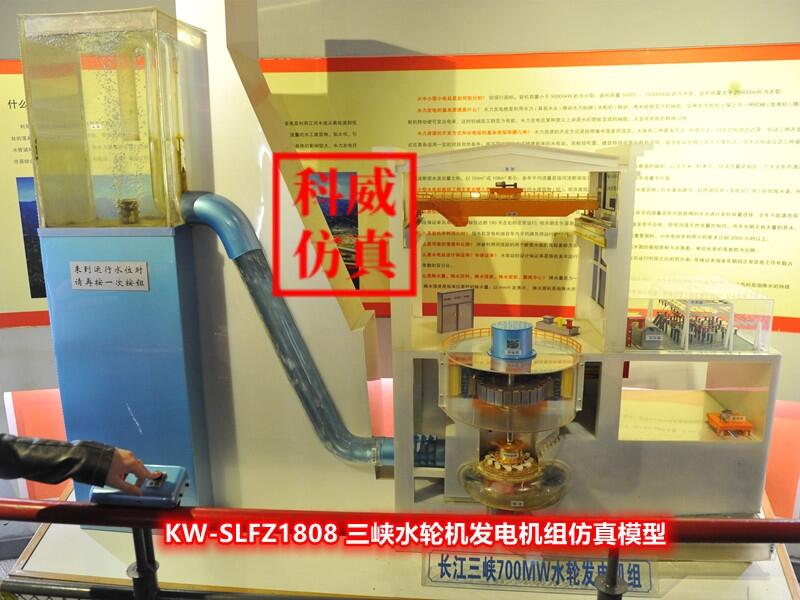

2. 制作說明：本仿真模型以三峽電站的壩后式水輪機發電機組為原形，主體以1：80的比例進行制作，實際通水發電演示。它的顯著特點是：采用專利技術制作的全透明整體耐壓蝸殼，此蝸殼成功地解決了常規蝸殼因不能耐壓而無法仿真演示、金屬蝸殼不能透視的兩大矛盾，而稱著同行之首。

二、學生的體驗感受

本展品為大型動態仿真模型，可實際通水實驗，演示全過程與現實中的水輪發電機組發電過程完全相符。學生可直接觀察水輪發電機組的各部分形狀與動態，又可觀察到水流通過各部分時的狀態。因為它可真實地發出電來，其可信度極高。給學生留下美好的印象。

技術方案與展示效果

       三、基本構造

1．機組部分

蝸殼。 采用全透明整體耐壓蝸殼，特殊工藝接縫，既可解除日后脫膠開裂的煩惱，又能從各個方位透視各個部件運行動態。如：帶淺色的固定導葉、透明或半透明的活動導葉、用銅片制成轉輪、深色的蝴蝶閥等部件的大小、形狀、位置、作用、工作狀態以及水流狀態，都能一目了然。耐腐防潮，堅固耐用。總之，此蝸殼成功地解決了常規蝸殼因不能耐壓而無法仿真演示、金屬蝸殼不能透視不便教學的幾大矛盾，而稱著同行之首。

轉輪。轉輪的葉片采用銅片沖壓成形，其大小、形狀皆按比例進行縮放，與上下座緊密結合，形成一個整體，能在水力沖擊下高速運轉，上接不銹鋼軸與發電機部分連接，既堅實又防銹。

活動導葉與調節。流線形活動導葉分透明和不透明兩種，成批加工，其外形高度統一，使調節靈活、關閉較嚴。調節機構形象逼真，分手動和電動兩種，供您選擇，也可并用。

發電機。發電機內主軸上裝有小型發電機，可實際發電演示；上下機構采用透明材料制成，可直視其中；定子、轉子模仿實體制作，加有色彩，方便講解；定子部分有60°剖體可隨時卸裝，方便教學；調節轉速，電燈、電表指示明顯。整體用不銹鋼架支起，方便觀察。

附設機構。剖體廠房結構、運行行車、透明尾水管、啟門機等應有盡有；

機座。木方做成框架，上加九膠板再在其上敷新型材料，不銹鋼包角，整體光潔堅固，防腐防潮。

       四、產品的環境要求

1、電源要求：需一個“220V/5A/50Hz”的單相電源插座；

2、給排水要求：本模型循環用水需用水0.8m3，在前后兩次間隔時

間較長的情況下（一般在一個星期以上）需加水排水一次。

3、承重要求：一般樓面的設計承重為≥500kg/ m2，本模型遠小于此值，所以，對樓面承重沒有特殊要求。
