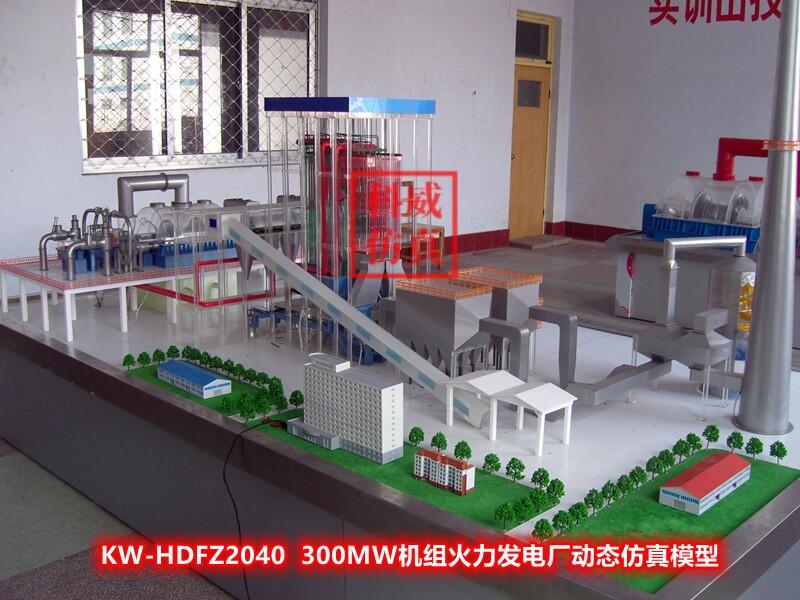

1、規格型號：1：100，4000 mm *2000 mm *1800 mm；KW-HDFZ2040（光電演示效果，手動按鈕及遙控控制兩種方式）
2、主要材料：
有機玻璃，珠光玻璃，工程塑料，玻璃鋼、草粉、模型樹、模型路燈、銅塑線，鋁合金、鋁塑板、高級裝飾材料、減速電機、燈光演示系統等.
3、制作說明：
按國內新近投產的大型火力發電廠300MW機組圖紙制作，模型包括：鍋爐、汽機廠房、制粉、除塵煙囪、升壓站等幾大部分。將電廠的汽、水、風、粉、電幾大系統的設備，管道以及設施等實際布置情況形象地做出。各系統不同的設備、管道等分別用規定的顏色表示，主要設備用燈光顯示，工質流動方向用箭頭指示。各系統的管道用不同顏色的有機玻璃制作，清晰。汽機房透明，升壓站備按220KV升壓站圖紙制作。
（1）鍋爐——
模型參照300MW機組配套1025t/h控制循環汽包鍋爐圖紙按比例1：100制作。鍋爐π形布置，單側全剖（面向觸摸屏），其它三面做出外形，展示鍋爐的內部結構，如：過熱器、再熱器、水冷壁、省煤器、汽包、下降管等。鍋爐的制粉系統為負壓直吹式，四角切圓燃燒方式。鍋爐的燃燒、蒸發、過熱、再熱等各系統的設備、構件、管束、管道等均用不同顏色區分開來。鍋爐鋼架、平臺、樓梯等也在模型上整齊示出。
（2）汽輪機及廠房——
模型參照300MW凝汽式汽輪機圖紙按比例縮小制作，廠房透明，整體顯示布局結構以及蒸汽管道接線布置。
（3）發電機——
模型參照300MW汽輪發電機機圖紙按比例縮小制作，制作外型結構。發電機的主勵磁機、付勵磁機、碳刷架等也一并做出。
4、內容展示
|
子系統 |
系統流程 |
表現方式 |
|
1．輸煤系統 |
鐵路，火車→翻車機→煤場→斗輪機→皮帶機→制粉系統 |
詳細布置、結構清晰 |
|
2．制粉系統 （負壓直吹式） |
原煤斗→磨煤機 一次風機→空預器→一次風道→磨煤機 磨煤機→煤粉管道→排粉機→角置燃燒器 |
結構分色 |
|
3．燃燒系統 （四角切圓） |
磨煤機→煤粉管道→排粉機→角置燃燒器 二次風機→空預器→二次風道→燃燒器大風箱 爐膛：四角切圓火焰 |
燈光、模擬燃燒光學材料 |
|
4．煙氣系統 |
爐膛→水平煙道→垂直煙道→空預器→電除塵器→引風機→脫硫、脫硝裝置→煙囪 |
結構分色 |
|
5．水循環系統 |
省煤器→汽包→集中下降管→水冷壁→汽包 |
管道分色 |
|
6．過熱器系統 |
汽包→頂棚管過熱器→包墻管過熱器→低溫對流過熱器→屏式過熱器→高溫對流過熱器→主蒸汽管道→汽輪機高壓缸 |
管道分色 |
|
7．再熱器系統 |
汽輪機高壓缸→冷再管→低溫對流再熱器→高溫對流再熱器→熱再管→汽輪機中壓缸 |
管道分色 |
|
8．汽輪發電機組 |
高壓調門→高壓缸→中壓調門→中壓缸→連接管→低壓缸 汽輪機+發電機 |
合理布置、結構分色
|
|
9．升壓站 |
按220KV升壓站圖紙制作 |
分色、顯示接線方式 |
本模型全景展示了300MW單元機組的火力發電廠， 用剖示與透視的方法詮釋了電廠機組的主要結構特點，用燈光、光學材料、系統分色方法體現了各主要系統的工作過程。參觀該模型能夠在一定程度上代替人們的現場認識實習， 這將有助于認識實習的教學改革。
