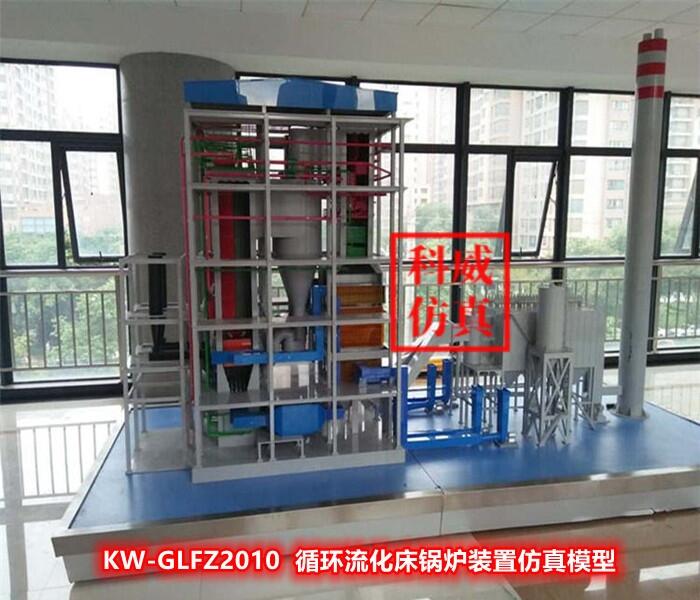

一.模型（主機：130噸/時循環流化床鍋爐）

1.主機基本結構（鍋爐尺寸:2000*1000*1100mm ,型號：KW-GLFZ2010）：主要包括鍋爐（爐膛全透明、合金立柱、可看清爐膛內部結構布局和模擬燃燒工作情況）、汽輪發電機組、輸變電設備及其輔助系統、附屬設備等;電廠主要設施設備均在保持原來外貌形體不變的情況下，嚴格按照同一比例進行縮放，各設備間的相互關系一目了然。

2.機組具體包括：

2.1.燃料供應系統：包括燃料裝卸和運輸機械等，其主要作用是將燃料由儲煤場送到鍋爐房；

2.2.煤粉制備系統：包括燃料斗、給煤機、磨煤機、粗粉分離器、細粉分離器、排粉風機及煤粉輸送管道等。

2.3.通風系統：包括送風機、引風機、煙道、風道、煙囪等；

2.4.水處理及給水系統：包括水處理設備、給水泵和給水管路等；

2.5.除塵、除灰系統：（主要清除煙氣中的飛灰和燃料燃燒后的灰渣）燈光演示。

2.6.脫硫系統（主要是清除煙氣中的二氧化硫，減少污染排放）整體能夠進行光電效果演示。

2.7.熱電聯產換熱采暖系統；

2.8.其它配套設施：道路、廠區、開關站等；

3.模型材料及要求：

3.1.模型主要材質：為有機玻璃、工程塑料、ABS板材、專業微型電機、高檔木質骨架、鋁塑板、不銹鋼包邊、啞伽瀝塑膠噴漆。

3.2.燈光材料：集成電路板、發光變色二極管、貼片二極管、三極管、可控硅、電位器、繼電器、語路燈等。

3.3.配套系統規格尺寸按照鍋爐模型同比例縮放；

3.4.機組模型與演示版系統相同，能夠充分配合使用。

4.演示控制:模型備有聲光電設備，在鍋爐及各運行回路、汽輪發電機系統都安裝不同流水燈光，閃光燈或運行電機等，使之能在指令到來之時，及時作出相應的動作。

5.產品的環境要求

5.1電源要求： “220V/5A/50Hz”的單相電源插座；

5.2承重要求：一般樓面的設計承重為≥500kg/ m2，本模型遠小于此值，所以，對樓面承重沒有特殊要求。

二.演示版

1.演示板尺寸為：1.6米×2.0米。

2.制作構思及效果

2.1優質密度板框架不銹鋼包邊，版面材料采用PRR示教板專用材料，版面制作依據模型系統的圖紙數據，顏色逼真，層次分明，效果和諧

2.2燈光效果：電路系統是根據鍋爐實際工作流程，通過不同顏色光源的配置，將不同部分和功能流程區域區分

2.3此項流程示教板的燈光將設置成不同回路控制

2.4示教板控制可采用遙控開關與手動式開關結合控制

*鍋爐機組模型與演示版系統相同；機組模型具備PLC控制，同時具備學生考評功能。
