48芯ODF單元箱 48芯ODF光纖配線架箱圖文介紹

產品價格：￥108（人民幣）

規格：48芯

發貨地：慈溪

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

寧波市比信通信技術有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：寧波市比信通信技術有限公司

商鋪名稱：寧波市比信通信技術有限公司

聯系人：李光躍（先生）

聯系手機：

固定電話：

企業郵箱：963339207@qq.com

聯系地址：

郵編：

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

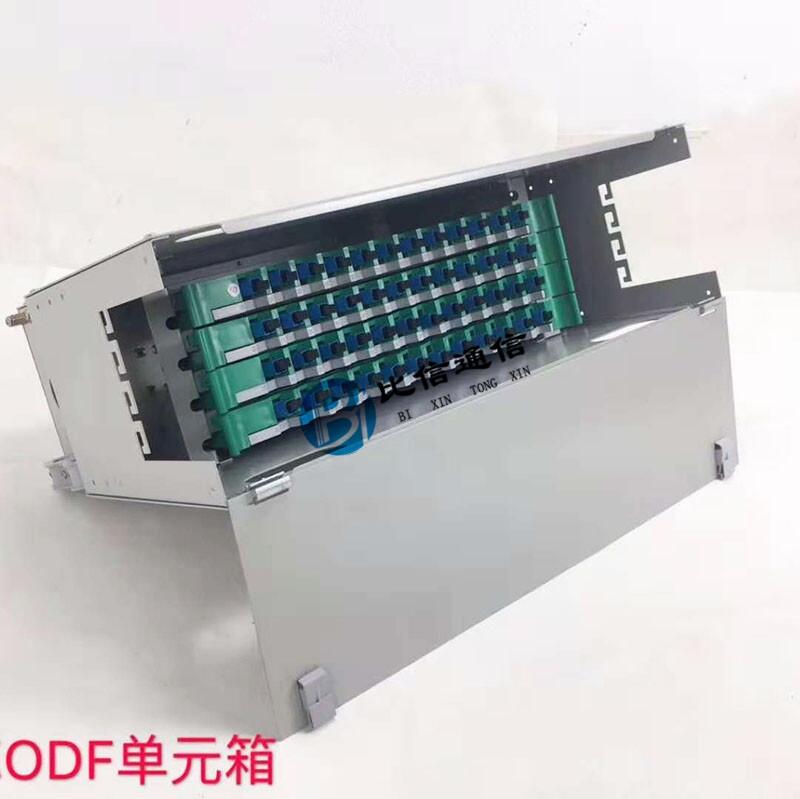

48芯ODF單元箱 48芯ODF光纖配線架箱圖文介紹

寧波市比信通信技術有限公司是專業從事ODF光纖配線架_ ODF配線架_ODF單元箱_ODF配線箱等通信接線設備的高新科技企業，公司創建以來，憑著對光纖通信新技術的不斷追求以及對市場的快速響應構筑差異打造精品的可持續發展戰略及時準確的為用戶提供貼切迅捷的產品和服務。

GXT19系列ODF熔配單元箱是19"標準機柜安裝機架上用的光纖熔配一體化單元箱，它安裝與操作方便、靈活，可通過掛耳安裝位置的調整滿足前、中、后安裝的需求。滿足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等國際標準。 ODF箱|ODF單元箱|熔配一體化單元箱|ODF配線箱|ODF光纖配線架(Fiber Optic Distribution frame)ODF配線架（12芯、24芯、48芯、72芯、96芯144芯ODF單元箱生產基地�。。。� 規格：19〞標準安裝材質：殼體采用厚度1.5mm冷扎板制成,環氧靜電噴塑，外形美觀，使用方便顏色：灰色；

ODF單元箱又稱ODF架、熔配一體化機框、單元盒、單元體，它具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

ODF單元箱技術特性：

耐久壽命：>1000次

工作溫度：-5℃～+40℃

貯運溫度：-25℃～+55℃

相對濕度：≤85%(+30℃)

大氣壓力：70～106Kpa

絕緣電阻：＞1000MΩ/500VDC

耐電壓：3000VDC/1min不擊穿，無飛弧

標稱工作波長：850nm,1310nm ,1550nm

插入損耗：≤0.5dB 比信通信技術有限公司

回波損耗：PC≥40dB,UPC≥50dB,APC≥60dB

抗電強度：≥3KV(DC)/1min不擊穿,無飛�。�

絕緣電阻：≥1000MΩ/500V(DC)

壽命：≥1000次

收容盤光纖彎曲半徑：≥40mm]

機械性能

塑料件燃燒性能符合GB51697-85的規定。

光纜光纖穿過金屬板孔時裝有保護套,纖芯,尾纖的曲率半徑大于37.5mm

光纜進入機箱,曲率半徑大于光纜直徑的15倍

殼體采用厚度1.5mm冷扎板制成,環氧靜電噴塑,外形美觀,比信通信技術有限公司使用方便

產品概述：

熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

產品特性：

標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。

工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。

既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲

光纜纖芯和尾纖的存儲和保護功能等。

配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊

固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光

纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
