熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

1. 材質：殼體采用厚度1.5mm冷軋板制成,環氧靜電噴塑，外形美觀，使用方便；所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性；全部材料無污染、無腐蝕，對人體健康和其它設備無副作用。

2. 箱體顏色：灰色

3. 規格：19寸標準安裝ODF單元箱

4. 機械性能：塑料件燃燒性能符合GB51697-85的規定；光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm；光纜進入機箱，曲率半徑大于光纜直徑的15倍。

5. 安裝方式：既可裝入配線架機柜，也可壁掛安裝。

6. 應用范圍：適用于光纖到小區、光纖到大樓、遠端模塊局的中小配線系統

備注：如需特殊規格可根據客戶要求定做。

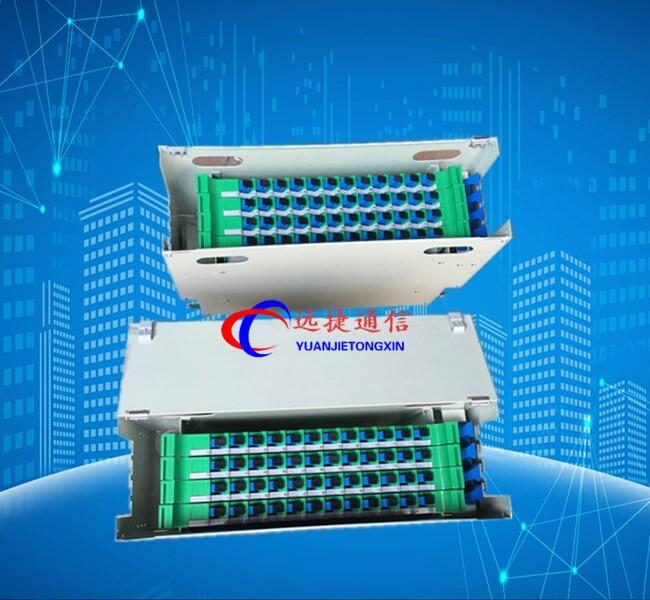

ODF箱專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能、光纜纖芯和尾纖保護功能。既可單獨裝配成ODF架，也可與ODF數字配線單元、ODF音頻配線單元同裝在一個機柜/架內。構成綜合的ODF光纖配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

性能：
采用完全封閉結構，可防塵、防鼠；
模塊化設計，可上下進纜，接地固定可靠；
機架采用優質鋼板，整體靜電噴塑，美觀大方耐用；
機架頂部、底部均開有進纜孔。光纜固定、開剝裝置可靈活安裝，既可滿足上走纜方式要求，又可滿足下走纜方式要求；
機架外型美觀，結構緊湊，容量大，密度高，適用于帶狀光纜和普通光纜;
合理的繞線走線結構，使走線非常清晰簡潔，路線非常方便；
單元體門板可翻轉拆卸，以及整個面板正面可以90度搖開，方便光纖的安裝維護；
安裝好的適配器傾斜角為40度，避免弧光直射入眼，同時可以保證光纖曲率半徑不小于40mm；
機架具備安全可靠的接地保護裝置。

技術指標：
符合TIA/EIA、ANSI、GB/T3047.2標準
 機架高壓防護接地裝置與機架間絕緣電阻≥2*104MΩ/500V(DC)
機架高壓防護接地裝置與機架間耐電壓≥3000V(DC)，1min不擊穿、無飛弧。
工作環境：
工作溫度：-5℃～+40℃
相對濕度：≤85%(+30℃)
大氣壓力：70～106Kpa

產品功能

1. 固定功能：光纜進入機架后,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,并對光纖進行分組和保護。

2. 容接功能：光纜中引出的光纖與尾纜熔接后,將多余的光纖進行盤繞儲存,并對熔接接頭進行保護。

3. 調配功能：將尾纜上連帶的連接器插接到適配器上,與適配器另一側的光連接器實現光路對接。適配器 與連接器應能夠靈活插拔；光路可進行自由調配和測試。

4. 存儲功能：為機架之間各種交叉連接的光連接線提供存儲,使它們能夠規則整齊地放置。光纖盒內應有適當的空間和方式,使這部分光連接線走線清晰,調整方便,并能滿足最小彎曲半徑的要求。

產品規格:

產品

芯數

高度

寬*深*高

單元盤數量

ODF-144C

144芯

7U

490305x311.5 mm

12個*12芯

ODF-96C

96芯

5U

490305x222.5 mm

8個*12芯

ODF-72C

72芯

4U

490305x178 mm

6個*12芯

ODF-48C

48芯

3U

490305x133.5 mm

4個*12芯

ODF-36C

36芯

2U

490305x89 mm

3個*12芯

ODF-24C

24芯

490305x89 mm

2個*12芯

ODF-12C

12芯

1U

490305x44.5 mm

1個*12芯
