JPX202總配線架符合YD/T694-2004《總配線架》行標要求，并滿足YD/T1082-2000《接入網設備過電壓過電流防護及基本環境適應性技術條件》新行標的技術指標。

JPX202總配線架內線端安裝STO-83(A&B)測試接線排，外線端安裝FA8-72保安測試接線排；采用FA9-83A半導體放電管保安單元或FA9-81B氣體放電管保安單元，保安單元是過壓過流保護一體的單元插拔式，具有FS和過流告警雙重告警功能。

JPX202總配線架已申報三項****：實用新型****，****號為ZL97209110 “總配線架的保安單元”；實用新型****，****號為ZL96203387.1“總配線架的保安接線排”；發明****，****號為 ZL00117273.5 “總配線架保安單元的過壓過流的防護告警電路”。

JPX202總配線架通過權威檢測機構認證：JPX202總配線架可以傳送ADSL業務，符合ADSL相關標準的要求。

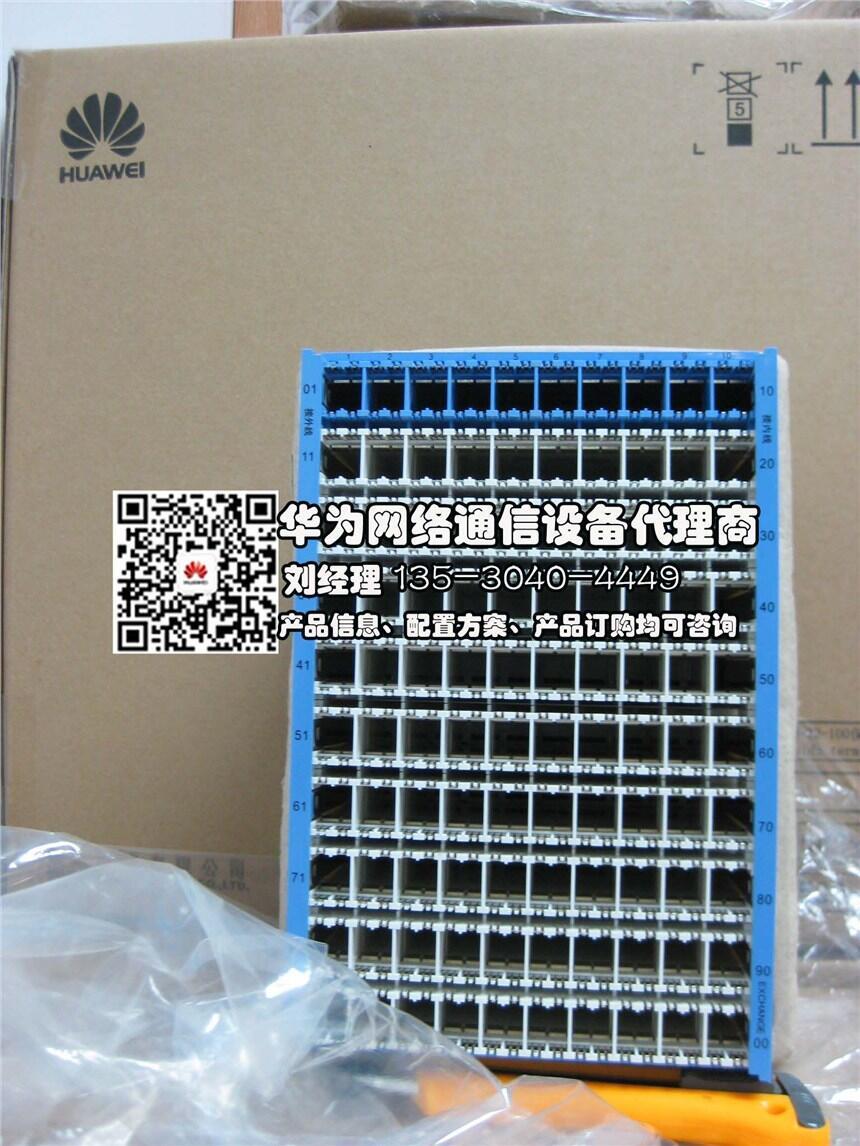

FA8-72保安測試接線排

結構參數

模塊容量：100回線/模塊

模塊尺寸：H×W×D=220×146×120(mm)

卡接功能：每個卡接端子能復接兩條導線

適用導線：芯線直徑為0.32mm-0.6mm
外徑(包括絕緣層在內)不超過1.4mm

產品特點

采用雙層折疊式雙卡口卡接****，表面鍍金�？ㄈ雽Ь�與****間有四個接觸點，氣密區大，抗拉脫力強，卡接壽命可達200次以上。

對一條線路的維護操作不會影響其它線路的接續和防護功能。

每對線均有走線槽對位，穿線方便，排線整齊，不會錯線。

可用開路塞在不拔出保安單元的情況下斷開線路。

可用測試塞在不拔出保安單元的情況下，進行線路測試。

模塊結構為積木式，十回線為一組件，無需工具可拆卸，維修方便。

STO-83測試接線排

結構參數

模塊容量：128回線/模塊

模塊尺寸：H×W×D=248×130×76(mm)

卡接功能：每個卡接端子能復接兩條導線

用導線：芯線直徑為0.32mm～0.6mm
外徑(包括絕緣層在內)不超過1.4mm

STO-83B橫裝測試接線排
STO-83A豎裝測試接線排

產品特點

所有內線及跳線的布線、卡線、拆線、內線測試均在正面并可在線操作

每對線均有走線槽對位，穿線方便，排線整齊，不會錯線

模塊結構為積木式，八回線為一組件，無需工具可拆卸，維修方便

FA9-83A半導體放電管保安單元

產品結構

單元插拔式結構，與FA8-72保安接線排配合使用。

防護器件

過壓防護器件：半導體放電管

流防護器件： 高速高分子熱敏電阻(PTCR)

過壓防護器件：半導體放電管

有效的過流防護

一、二級過電流協調防護：PTCR限流動作時間t總配＜t交換機，能對交換機進行****的一級過流防護

限流特性：電流I=0.5_A時，動作時間＜2s；電流I=1A時，動作時間＜0.3s

FA9-81B氣體放電管保安單元

產品結構

單元插拔式結構，與FA8-72保安接線排配合使用。

防護器件

過壓防護器件：氣體放電管

流防護器件： 高速高分子熱敏電阻(PTCR)

過壓防護器件：氣體放電管

有效的過流防護

一、二級過電流協調防護：PTCR限流動作時間t總配＜t交換機，能對交換機進行****的一級過流防護

限流特性：電流I=0.5_A時，動作時間＜2s；電流I=1A時，動作時間＜0.3s
