全截面阻水結構，雙面覆膜鋼帶縱包，確保良好的阻水性能和抗側壓力
獨特的套管設計，使套管具有良好的柔韌性和抗側壓性能
精確的余長控制工藝，使光纜具有優異的機械和環境性能
松套管內填充特種油膏，對光纖進行關鍵性保護
磷化鋼絲中心加強構件模量高、耐腐蝕
CMR護套使得光纜具有良好的阻燃性能
具有優越的抗拉性能便于安裝敷設
產品使用壽命30年以上

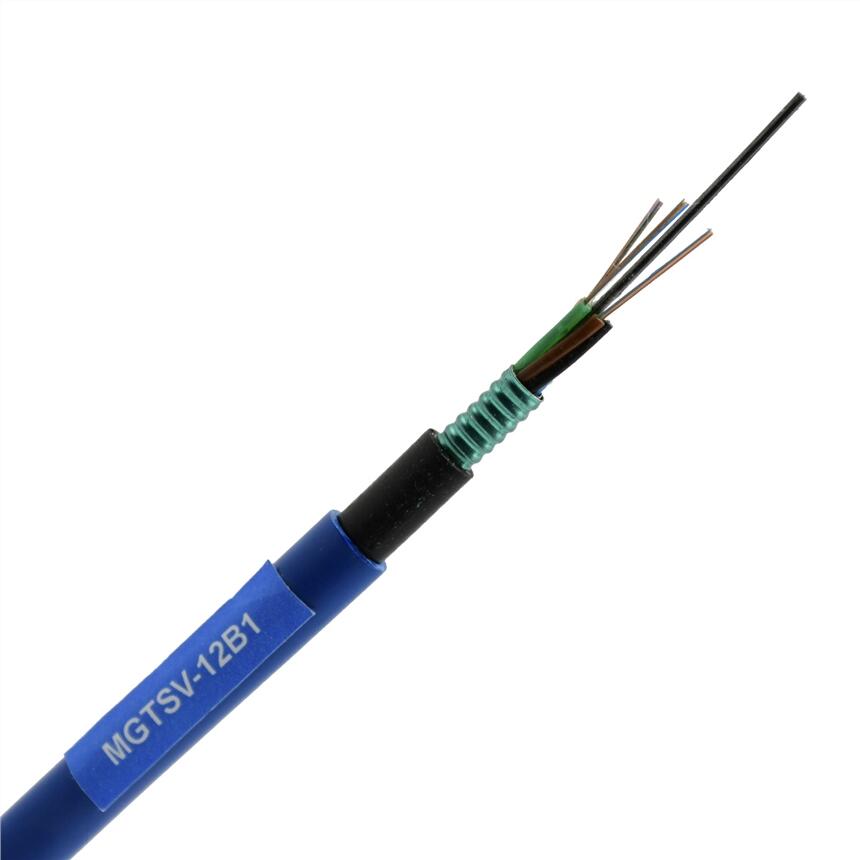

標準礦用阻燃用光纜是將光纖套入高模量塑料制成的束管中，管內充滿阻水化合物。中心加強鋼絲，鋼-聚乙烯粘結加強內護套，生產中束管和護套間填充高密度阻水無紡布或阻水油膏，再外包藍色阻燃CMR.
執行標準：GB/T28518-2012
應用范圍：礦用井道
敷設方式：管道
工作溫度：-40℃~+70℃
彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑
| MGTSV礦用光纜技術參數 | |||
| 光纜芯數 | 光纜結構 |
光纜松套管內 光纖芯數 |
光纜重量 （kg/km） |
| 2-30 | 1+5 | 6 | 115 |
| 32-60 | 1+5 | 12 | 127 |
| 62-72 | 1+6 | 12 | 152 |
| 74-84 | 1+7 | 12 | 167 |
| 86-96 | 1+8 | 12 | 180 |
| 98～108 | 1+9 | 12 | 199 |
| 110～120 | 1+10 | 12 | 217 |
| 122～132 | 1+11 | 12 | 234 |
| 134～144 | 1+12 | 12 | 252 |
| 146～216 | 1+6+12 | 12 | 255 |
| 218～288 | 1+9+15 | 12 | 310 |
| 允許拉力（N）短期 | ≥1500N | ||
| 允許拉力（N）長期 | ≥600N | ||
| 允許壓扁力-短期 | ≥1000（N/100mm） | ||
| 允許壓扁力-長期 | ≥300（N/100mm） | ||
光纜環境性能
| 試驗項目 | 試驗方法 |
| 溫度循環試驗 |
a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環； |
| 滲水試驗 | 成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。 |
|
光纜外護套 絕緣電阻 |
光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。 |
| 介電強度 | 外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。 |
| 滴流試驗 | 在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。 |
| 單根垂直燃燒試驗 | 單根護套在燃燒柜中，上支架下緣和炭化部分起始點之間的距離大于50mm，燃燒向下延伸至距離上支架的下緣大于540mm。 |
