產品名稱:卡接模塊

產品規格：5對卡接模塊|8對卡接模塊|10對科龍模塊

產品簡介: 由塑料外殼和簧片端子組成，用于線纜接續成端的一種模塊。和保安單元一起使用可實現對交換機等通信設備的過流過壓保護。 1、卡接模塊與科隆LSA-PLUS系列模塊兼容。

2、接觸點的設計基于氣密性原理，使簧片和線纜之間獲得可靠連接。 3、使用環境條件：溫度5~40℃；相對濕度＜85%（ 30℃）；大氣壓力70~106KPa

4、拉脫力：錫青銅，鍍銀（20~40uinch）適用線徑為0.4~0.6mm，成端后拉脫力不小于25N。

5、阻燃性：塑料件采用PBT或阻燃ABS，其燃燒性能應達到GB/T 5169.7-1985標準。

6、絕緣電阻：在標準大氣壓下，任一不相連的兩接線端子間，其絕緣電阻不小于1000MΩ。

7、簧片端子間接觸電阻：在標準大氣壓下，任一不相連的兩接線端子間接觸電阻不大于7mΩ。

8、成端接觸電阻：在標準的試驗條件下導線與端子的成端接觸電

不大于3mΩ。

9、壽命：卡接壽命不小于200次

一、詳細特點如下：

1.操作簡單：卡接割線瞬間完成，不需要專門培訓，不用電源。

2.連接快速：卡接工具“咔嚓”一聲，接線工作完成，卡接線內徑0.4-0.8mm，外徑不得  0.7-1.4mm 。

3.接觸可靠：卡接簧片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。

4.安全可靠：選擇過流、過壓保護裝置，確保無后顧之憂，阻燃塑料模塊，性能GB4608-84/FV-0級的要求。

5.走線整齊：上下左右四面走線，整齊有序，標示分明。

二、整套產品有以下部件組成

1、19寸背板                                                                     2、鋼背架

3、10對科隆模塊

4、科隆打線工具

5、科隆測線繩

注：不含防雷配件（科隆保安單元，科隆保安排，接地條），如若需要聯系再議。

三、配線架的常見作用

配線架通常安裝在機柜或墻上。

配線架是電纜或光纜進行端接和連接的裝置。在配線架上可進行互連或交接操作。

配線架作為綜合布線系統的核心產品，起著傳輸信號的靈活轉接、靈活分配以及綜合統一管理的作用。是一種規范，也是為了整潔，看上去不亂，能夠清楚知道什么是什么，使線路的改動更簡單。

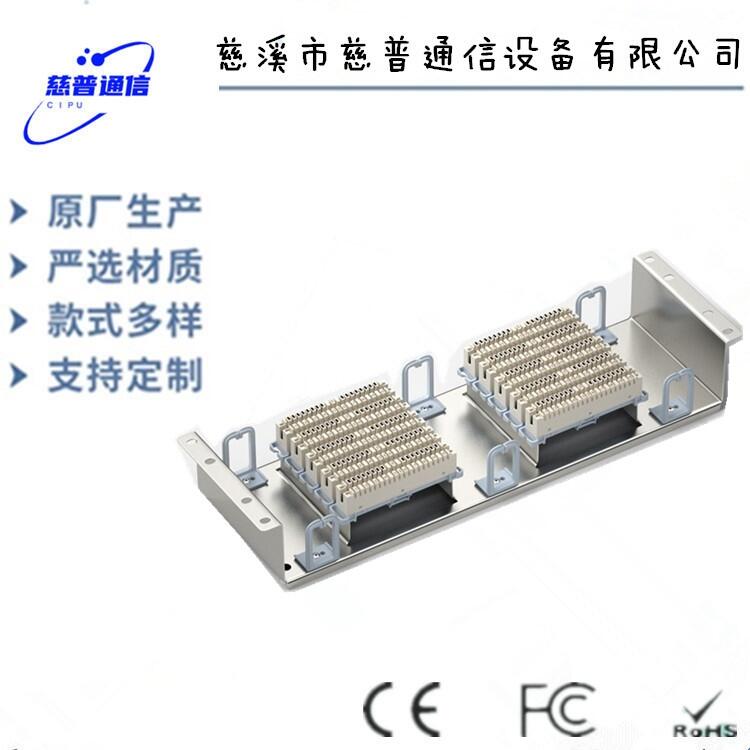

MDF卡接式總配線架

     本產品具有電纜接續和過流過壓防護的功能，可以避免因大電流的侵入對外線電纜、機房設備及人員所造成的損害。由于接續模塊采用高密度設計, 模塊的高度和寬度有所減少, 從而使得整機的高度和重量明顯降低，列間距加大, 這就方便了架間操作，同時機房的空間利用率也得到提高。
