廈門才茂 CM510-71/72系列DTU技術參數
?
一、產品簡介
? ?廈門才茂 DTU是一款工業級無線數據傳輸設備，支持移動、聯通、電信運營商的無線網絡，設備為用戶提供TCP/UDP透明無線遠距離數據傳輸功能。
?設備可以直連客戶的上述接口設備，把客戶的PLC設備、工控設備的數據透明傳輸到客戶的數據中心，實現對客戶端設備的數據采集、數據傳輸、設備控制等功能。
該產品采用ARM7工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺，超大內存；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的透明數據傳輸功能。
該產品擁有ARM7工業級處理器和智能三級保護，不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
該產品取得摩爾實驗室出具的“環境可靠性測試報告”，測試項目包含：高溫80℃/濕度85%、低溫-30℃等測試。其中高溫、低溫測試分別在該環境下連續收發數據4小時。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。
產品型號：
|
產品型號 |
接口類型 |
支持網絡 |
支持RS232 |
支持RS485 |
數據緩存 |
|
CM510-72F |
端子接口 |
7模全網通 |
是 |
是 |
8k |
|
CM510-72T |
端子接口 |
4G+GSM |
是 |
是 |
8K |
|
CM510-71T |
DB9 |
4G+GSM |
是 |
? |
8K |
|
CM510-71F |
DB9 |
7模全網通 |
是 |
? |
8K |
?
二、產品特性
工業級設計
1.?工業級CPU(型號STM32F401RET6)：工業級高性能嵌入式處理，高速緩存數據，加快高速數據訪問速度,加強了指令處理速度。
2.?工業級無線模塊：采用工業級無線模塊，通過FCC認證和CE認證，抗干擾強，傳輸穩定。
3.?實時操作系統：采用實時操作系統，實時性強，系統穩定。
4.?強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5.?工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產，抗干擾性強，性能穩定。
6.?工業級電源：寬壓電源設計，電源適應范圍為DC7V~DC32V，內置電源反向保護和過壓過流保護。
穩定可靠
1.?三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2.?UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3.?串口ESD保護：RS232/RS485/RS232DB9,內置15KV ESD保護。
4.?DNS自動獲取:同時支持DNS自動獲取和DNS手動設置，適應不同場合需要。自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。
5.?EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；
功能強大
1.?支持多中心（支持同時4個中心）TCP/UDP透明數據傳輸
2.?支持休眠功能，支持串口數據自動休眠喚醒、IO電平喚醒
3.?支持各種組態軟件：紫金橋組態王軟件、亞控組態王軟件、三維力控軟件
4.?支持虛擬數據專用網（APN）
5.?智能防掉線。支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線
6.?支持固定IP和動態域名通信方式
7.?接口：提供RS232接口或者RS485接口或者RS232DB9接口
8.?網絡支持：CM510-71F/72F提供7模全網通；CM510-71T/72T提供4G+GSM網絡
9.?數據包傳輸狀態報告
10.?標準的AT命令界面
11.?支持串口軟件升級
12.?支持短信配置IP、端口；支持遠程配置所有參數
13.?特設調試串口，若出現問題，可在施工現場邊接設備邊測試，方便、快捷；
14.?支持遠程控制IO，短信gaojing
?
?
簡單易用
1.?圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置。
2.?中心軟件：提供C#，VC中心端軟件，方便客戶測試。
3.?豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動 ），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。
4.?檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供單獨串口調試信息輸出，方便客戶查看各種信息，快速定位問題。
?
三、技術參數

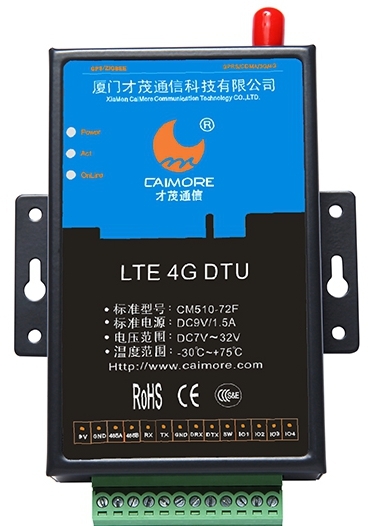

3.1.1?CM510-72F/T?接口平面圖
?
?CM510-72F/T接口定義
?
|
接口編號 |
功能分類 |
接口名稱 |
默認功能 |
擴展功能 |
輸入OR 輸出 |
電氣特性 |
|
1 |
電源 |
POWER |
電源正極+ |
無 |
? |
供電范圍（7-32V） |
|
2 |
GND |
電源接地 |
無 |
? |
GND |
|
|
3 |
RS485 |
485A |
485接口A |
無 |
? |
? |
|
4 |
485B |
485接口B |
無 |
? |
? |
|
|
5 |
RS232 (通信串口、 ??配置串口、下載串口) |
RXD |
RS232接口，接收腳（假設DTU連接電腦，則此引腳的流向是：DTU<-電腦） |
無 |
輸入 |
? |
|
6 |
TXD |
RS232接口，發送腳（假設DTU連接電腦，則此引腳的數據流向是：DTU->電腦） |
無 |
輸出 |
? |
|
|
7 |
? |
GND |
RD232接口，GND腳(通信串口和調試串口共用接地) |
無 |
? |
? |
|
8 |
RS232 |
DRX |
RS232接口，接收腳 |
無 |
輸入 |
? |
|
9 |
DTX |
RS232接口，發送腳 |
無 |
輸出 |
? |
|
|
10 |
使能腳 |
SW |
使能腳 |
無 |
輸入 |
當輸入電壓0V，DTU電源被切斷；當懸空或輸入高電平，DTU電源連通。 |
|
11 |
IO口 |
IO1 |
開關量檢測、控制 |
無 |
輸入&輸出 |
IO控制、IO?gaojing |
|
12 |
IO2 |
無 |
輸入&輸出 |
IO控制、IO gaojing |
||
|
13 |
IO3 |
無 |
輸入&輸出 |
IO控制、IO gaojing |
||
|
14 |
IO4 |
無 |
輸入&輸出 |
IO控制、IO gaojing |
3.1.2??CM510-71F/T?接口平面圖
?
?
CM510-71F/T設備接口定義說明：
|
接口編號 |
功能分類 |
接口名稱 |
默認功能 |
擴展功能 |
輸入OR輸出 |
電氣特性 |
|
1 |
? |
NC |
? |
無 |
? |
? |
|
2 |
RS232 ? |
RX |
RS232接口，接收腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦） |
無 |
輸入 |
標準RS232電壓 |
|
3 |
TX |
RS232接口，發送腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦） |
無 |
輸出 |
標準RS232電壓 |
|
|
4 |
NC |
NC(空閑管腳) |
無 |
? |
? |
|
|
5 |
GND |
RS232地 |
無 |
? |
GND |
|
|
6 |
? |
NC |
? |
無 |
? |
? |
|
7 |
使能腳 |
SW |
IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機； 接3.3~30V電壓時DTU就關機。）接3.3~30V電壓時DTU就關機。（需要此功能，采購時需加以說明） |
無 |
輸入 |
當輸入電壓0V，DTU電源被切斷；當懸空或輸入高電平，DTU電源連通。 |
|
8 |
? |
NC |
? |
無 |
? |
? |
|
9 |
? |
NC |
? |
無 |
? |
? |
?
CM510-72F/T：
|
項目 |
內容 |
|
串口 |
數據位：8位 停止位：1、1.5、2位 校驗位：無校驗、奇校驗、偶校驗 串口速率：300bps ~ 115200bps 流控位：無流控 1個RS485接口，1個RS232通信接口，1個RS232調試接口 |
|
IO |
4路IO，實現4路IO輸入輸出,短信、網絡報jing |
|
使能腳 |
支持客戶控制設備上下電 |
|
指示燈 |
可指示數據傳輸、在線情況 |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
|
UIM卡接口 |
1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座 |
?
CM510-71T/F：
|
項目 |
內容 |
|
串口 |
數據位：8位 停止位：1、1.5、2位 校驗位：無校驗、奇校驗、偶校驗 串口速率：300bps ~ 115200bps 流控位：無流控 1個RS232DB9接口 |
|
使能腳 |
支持客戶控制設備上下電 |
|
指示燈 |
可指示數據傳輸、在線情況 |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
|
UIM卡接口 |
1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座 |
|
項目 |
內容 |
|
無線模塊 |
工業級無線模塊(EC20或EC200或N720)，性能穩定，低功耗，通過FCC認證、CE認證、CCC認證和RoHs認證，抗干擾強，傳輸穩定。 |
|
標準及頻段 |
LTE FDD:B1/B3 LTE TDD:B39/B40/B41 TD-SCDMA:B34/B39（EC200不支持） WCDMA:B1（EC200不支持） CDMA2000 1X/EVDO:B5（EC200不支持） GSM/GPRS/EDGE:B3/B8 |
|
功率等級 |
Class 4 （2 W @850/900 MHz） Class 1 （1 W @1800/1900MHz） EGSM900:+33dBm(Power Class 4) DCS1800:+30dBm(Power Class 1) EDGE 900MHz:+27dBm(Power Class E2) EDGE1800MHz:+26dBm(Power Class E2) TD-SCDMA:+23dBm(Power Class 3) UMTS:+23dBm(Power Class 3) CDMA/EVDO:+23dBm(Power Class 3) LTE:+23dBm(Power Class 3) |
|
接收靈敏度 |
2G/3G<107dBm; LTE:B1<-98;B3<-95;B3<-98;B40<-98;B41<-96; LTE Test Bandwidth 10MHz |
?
|
項目 |
內容 |
|
操作系統 |
采用實時操作系統，實時性強，系統穩定 |
?
|
項目 |
內容 |
|
供電電壓 |
寬電壓設計，DC7V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
|
標配電源 |
DC9V/1500mA |
|
通信電流 |
通信時平均電流：60mA@+12VDC |
|
待機電流 |
待機時平均電流：25mA@+12VDC |
?
|
項目 |
內容 |
|
外殼 |
采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
|
產品外形尺寸 |
100x62x24?mm（不包括天線及固定件，以實際型號為準）? |
|
產品包裝尺寸 |
298x226x60mm （以實際型號為準） |
|
重量 |
0.41kg |
|
項目 |
內容 |
|
工作溫度 |
-30oC ~+75oC |
|
儲存溫度 |
-45oC?~+90oC |
|
相對濕度 |
95%(無凝結) |
?
??
