1.產品簡介

廈門才茂工業級單口網關 CM520-11F，采用開放式軟件架構設計,是一款金屬外殼設計，內部 1 個以太網口 RJ45 接口通信，外部采用 3G/4G 廣域網絡上網通信的工業級設計無線網關。產品擁有維護系統穩定的專利技術，確保設備永遠在線；產品硬件上采用工業級設計，金屬外殼，防塵、防水、耐高溫以及防輻射強和抗電磁等干擾能力強，能夠適配不同行業場景。軟件功能支持 VPN組網，IPTABLE 防火墻控制，路由表，DHCP server 和DHCP client，端口映射SNAT/DNAT，DMZ 主機，網絡診斷，DTU透傳，用戶管理，支持 APN/VPDN網絡，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線等功能。

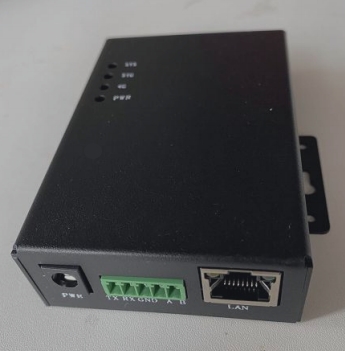

產品配件圖片：

規格名稱

規格說明

備注

產品名稱

CM520-11F

網絡

4G

全網通

底面板接口

? 1 個12V DC 電源接口

? 1 個5PIN RS232、485 接線端子

? 1 個百兆 RJ45 網口

頂面板接口

? 1 個RST 按鍵

? 1 個SIM 卡座（1.8V/3.3V）

? 1 個天線接口（SMA-K 母頭）

供電電源

工作電壓

+5V～+36V DC

工作功耗

待機功耗

約 10mA@12V DC

工作功耗

約 30mA@12V DC

其他

尺寸

長×寬×高(mm) 100×65×20

工作環境溫度

-35～+75oC

儲存溫度

-40～+85oC

相對濕度

≤95%（無凝結）

注：通訊功耗的大小受網絡信號強度及模塊網絡的影響

4.指示燈說明

指示燈

狀態

說明

SYS

亮

網絡正常

滅

網絡異常

SIG

亮

信號強度大于等于15

滅

未搜索到信號

閃爍

信號強度小于15

4G

亮

4G網絡

滅

2G/3G網絡

閃爍

未插卡

PWR

亮

設備電源正常

滅

電源供電異常

5.硬件系統

項目

內容

CPU

工業級高性能ARM嵌入式處理 CPU，主頻1.3GMHz，L2緩存256KB

FLASH

1Gbits，有足夠大的內存來存放程序和數據

SDRAM

1Gbits，有足夠大的緩存來提高系統運算速度

6.操作系統

項目

內容

操作系統

采用 LINUX 3.18.20 操作系統，帶內存管理單元，實時性強，功能升

級快，系統穩定

5

7.產品應用鏈接圖

7.1 金融交易或交通控制行業應用

7.2 視頻監控和視頻傳輸電話
