一、概述

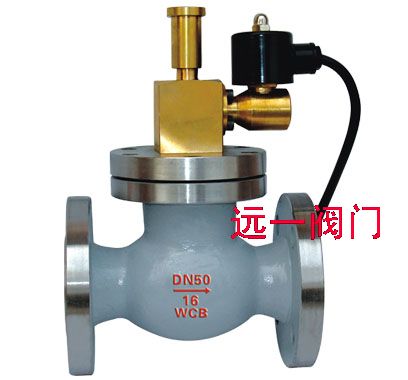

ZCRB-16C系列燃氣緊急切斷閥是新型的燃氣管道工程的安全配套裝置，主要應用以下場合：

1、與可燃氣體泄漏監測儀器聯接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣閥門，切斷燃氣的供給，及時制止惡性事故的發生。

2、與熱力設備的極限溫度（壓力）安全控制器聯接。當設備內檢測點的溫度或壓力超過設定的極限數值，自動快速關閉供氣閥門，停止燃料的供給。

3、與高層建筑的中央消防報警系統聯接。當大夏發生火警時，自動切斷大廈內的燃氣供應，防止煤氣的發生。

4、在城市或工廠的燃氣供應管網內設備ZCR燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控緊急關閉事故現場的管線供氣。

本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃氣及液化石油氣等可燃氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。

二、閥門功能及工作原理

本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。

1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。

3、本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。

4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。

根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。

三、技術參數

閥門規格	DN15～DN350
工作壓力	0.5bar ～6bar
關閉時間	少于1秒
工作溫度	-15℃～+60℃
工作電壓	交流：AC24V或220V 直流：DC12V/8.5W



防護等級	CEI IP65/IP67
防爆等級	Eexm ⅡT4/Eexm Ⅱ T5
密封材料	NBR橡膠
閥體材料	黃銅、不銹鋼、碳鋼
質量認證	ISO9001
適用介質	煤氣、天燃氣、液化氣

四、安裝圖

閥門規格	安裝規范		NO
DN15-DN100	可以（YES）	可以（YES）
DN125-350	可以（YES）	不可以（NO）	不可以（NO）
安裝圖例



五、主要零件材料

零件名稱	材質
	1/2"-1"絲扣	DN25-DN350（法蘭）
閥體	黃銅	碳鋼（304不銹鋼）
自鎖體	黃銅（鋁合金）	黃銅（鋁合金）
閥桿	不銹鋼	不銹鋼
密封川	NBR橡膠

六、閥門規格及安裝尺寸表                                                                                                                                          單位：mm

規格（DN）	L（長）	H（高）	聯接方式
15	68	120	絲扣
20	72	128
25	100	160
25	160	180	法 蘭 聯 接
32	180	200
40	200	200
50	230	220
65	290	255
80	310	320
100	350	380
125	400	405
150	480	458
200	500	530
250	600	600
300	700	650
350	800	750

七、使用注意事項

1、保管時應將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。

2、安裝前應將本閥消防干凈，將各螺紋連接處擰緊。

3、本閥采用止回閥原理，只能單向截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。

4、訂貨必須注明法蘭密封面形式，工作壓力。

5、必須正確使用本閥，如不按照本廠的使用說明，造成的損壞，責任一切自負。

6、使用前請仔細閱讀本說明書。
