BGZ平板鋼閘門產品簡介

BGZ平板鋼閘門屬于四川水閘廠家生產的一種產品，是水工構筑物重要組成部分，用以開啟或關閉放水孔口，起著控制水位，調節流量，改變流道等作用。主要部件的材質為普碳鋼、密封件采用P型橡膠，閘槽可用碳鋼制作也可用鑄鐵，也可用混凝土。通常鋼閘門為靜水位啟閉。主要適用于灌區中口徑較小的工況，鋼閘門具有材質強度高主要特點，安裝及養護較簡單，都是鋼閘門在孔口尺寸和水頭較大和運行條件較差的工況下，會遭受振動、空蝕等危害。鋼閘門由于其門體活動部分重量會較輕，采用的啟閉機噸位可以相對較小。鋼閘門均采用焊接生產，以保證產品質量。產品主要是用于開啟、關閉水工建筑物中過水口的調節，啟閉設備，具有調整水流量、控制水位，鑲銅閘門具備良好的的設計理念，可以確保在水利建設中發揮絕對優勢，在產品的使用年限上要特別的注重，產品的使用壽命直接影響著產品的質量，安裝前應留意產品的質量顯示數據，只有質量得到了保證才能確保在使用過程中有著良好的工作效率。

閘門主要分類

閘門種類有好幾種，按構造特征可分為梁式閘門，平面閘門，屋頂閘門，弧形閘門，平面閘門，扇形閘門，鼓形閘門，圓管式閘門，拱形閘門，球形閘門，浮箱式閘門等，各種閘門由于結構上的差異，都有各自不同的特點。下面就給大家介紹一下

常用的閘門主要性能：

1，不銹鋼渠道閘門主要功能是用以截斷渠道內的水流，產品的過水斷面與渠道一樣寬，如果渠道超寬也可制作雙吊點啟閉的閘門
2，鋼筋混凝土閘門止水設備采用鑄鐵，是吸取鑄鐵閘門止水性能好，耐磨耐腐蝕的特點，以鑄鐵止水取代橡膠止水，以鋼筋混凝土閘板取代鑄鐵閘板，既達到了閘門關閉后不漏水，又降低造價的目的。

3，浮箱式閘門一般只能在靜水中或流速較小的水域中操作運行，除在船塢上作為工作閘門外，還可以用在船閘、溢洪道和水閘上作為檢修閘門。此外，在一些中小型水利工程、清淤工程中，浮箱式閘門還可以作為臨時圍堰或擋水閘。

4，水力自控翻板閘門在拱壩上的應用：水力自控翻板閘方案施工較混凝土壩復雜，技術相對要求較高，但工程量小，工期短，投資少，見效快，不增加淹沒耕地和房屋。
5，一體化閘門采用新型門體設計技術，具有獨特的上射式閘門概念，門體采用不銹鋼碾壓復合配以新型水密封設計，野外維護只需更換密封圈之類的簡易操作,，一體化閘門主要特點是保證了產品隨時可以安裝使用。

BGZ平板鋼閘門主要特點

1，過水斷面與渠道等寬，超寬型可制作成雙吊點啟閉。
2，對渠道深度的適應性強；
3，橡膠密封，止水性能好：
4，不銹鋼制作，防腐性能好；
5，手動操作啟閉輕便，對偏遠無電地區的使用更為方便。

6，具有強度高、重量輕、構造簡單、使用輕巧、維護方便，價格低廉、壽命長等特點。

防止BGZ平板鋼閘門損壞措施

1，預防腐蝕措施：常用耐腐蝕的材料鎳、鉻、鋅等、鍍于閘門表面，或在BGZ平板鋼閘門表面涂油。
2，預防BGZ平板鋼閘門,疲勞損壞措施：斷裂、表面剝落處理方法：在制造過程中提高啟閉機閘門表面的光潔度，采用比較緩和的斷面過濾，以減少BGZ平板鋼閘門的應力集中。此外，利用滲碳、淬火等方法，提高啟閉機閘門的硬度、韌性和耐磨性，也能收到良好的效果。

3，預防磨擦損壞措施：盡量采用耐磨材料，可以減少磨料磨損量。使用高含錳量和稀土合金制造土壤加工部件，在犁壁上涂敷耐磨材料如聚氟乙烯都相對地減少了磨料磨損量。

成都川水四方水利設備有限公司—專業四川水閘廠家整理。

BGZ平板鋼閘門外形安裝尺寸

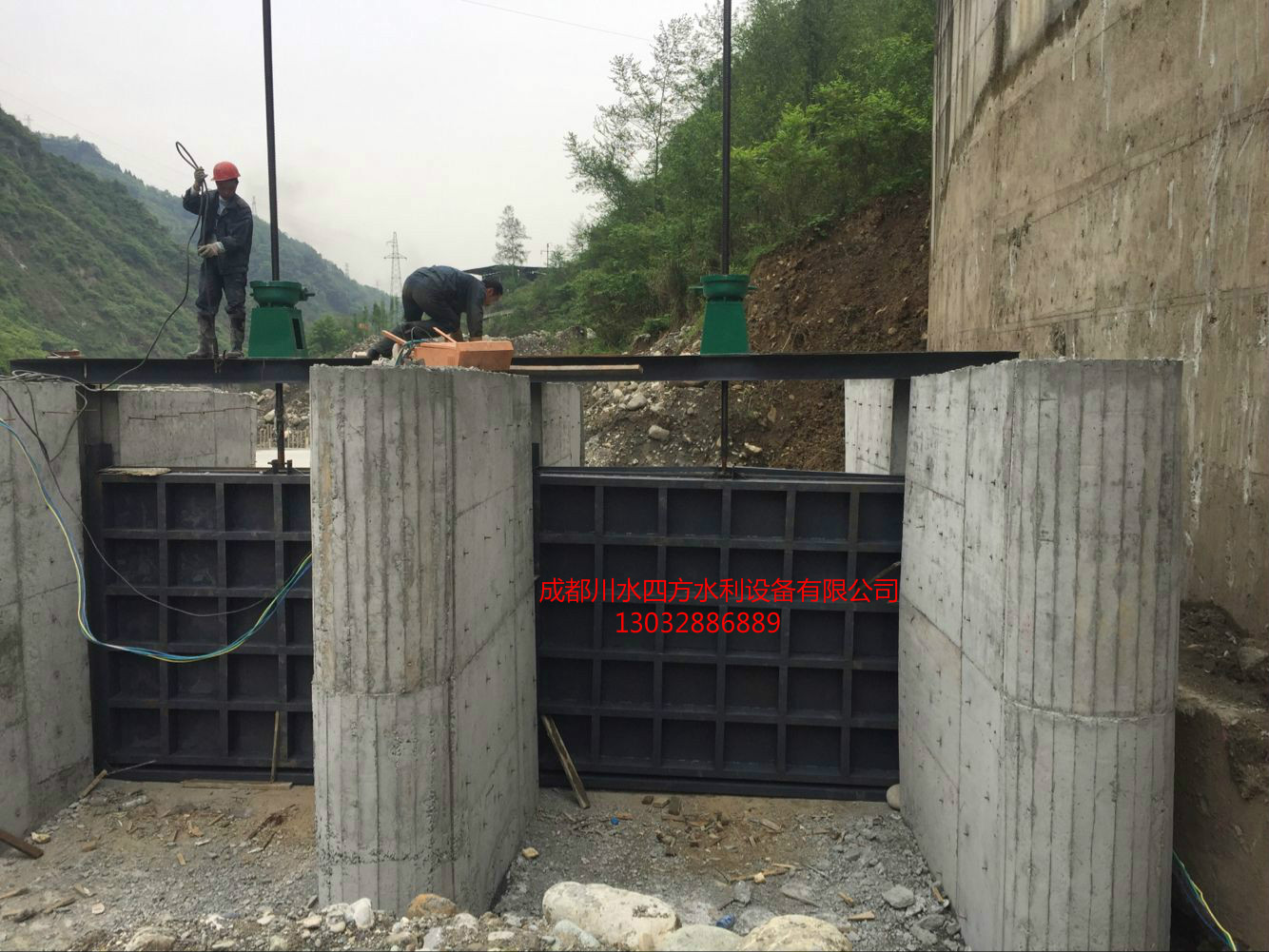

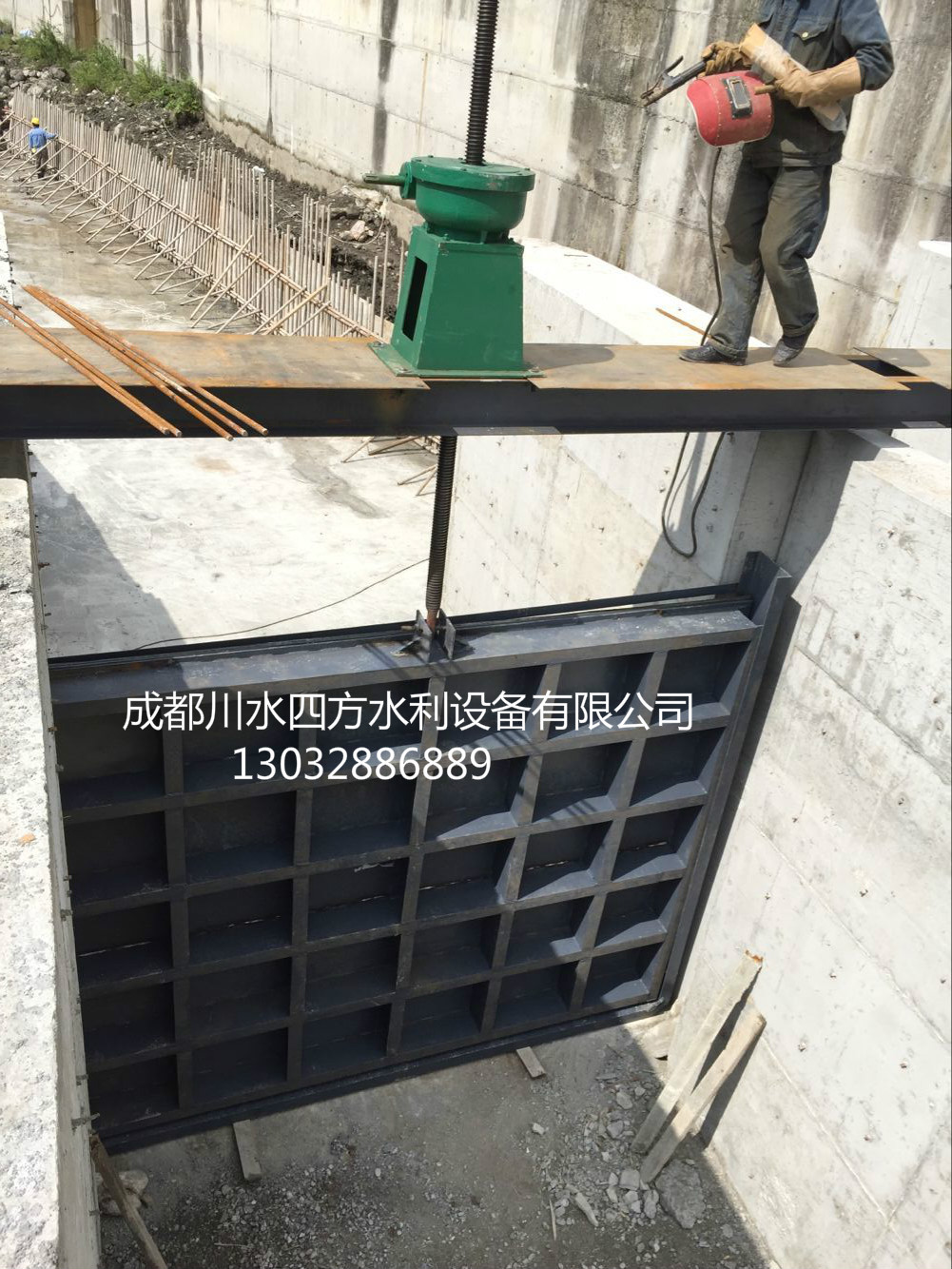

BGZ平板鋼閘門安裝要點
1，BGZ平板鋼閘門在安裝前，首先要檢查各聯接部位的螺栓是否因運輸裝卸造成松動，如有松動應加以堅固才能進行安裝。
2，檢查BGZ平板鋼閘門的主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連結螺栓將止水面調整在同一平面內才能進行安裝。
3，BGZ平板鋼閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘變形（除特大鋼制閘門外）。
4，BGZ平板鋼閘門在二期澆注前將鑲銅閘門整體吊裝就位后找好前和后的正確位置，然后將調整螺栓與工程配鋼筋焊牢，再用塞尺檢測各止水面處的間隙，同時對間隙超過0.3mm處用高速螺栓進行調整，確保各產品止水面的間隙在0.3mm以后，再將鋼制閘門背后水面兩邊立門槽用金屬或木質桿支撐，防止澆注時擠壓，造成門槽向內夾卡門板，最后才進行二期澆注。
5，BGZ平板鋼閘門在澆注混凝土時，流進閘板，閘框，斜鐵，擋板間隙中的灰漿需要記得清除，防止灰漿凝固后影響鋼制閘門正常啟閉。

BGZ平板鋼閘門安裝方法簡介

1，BGZ平板鋼閘門安裝前，首先檢查鑲豎框與橫框之間、閘板與閘板之間（指多塊閘板組合）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。

2，BGZ平板鋼閘門安裝時，要求將整個閘門豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。

3，澆注BGZ平板鋼閘門混凝土時，水泥流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響鑄鐵鑲銅閘門啟閉。

4，BGZ平板鋼閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的鋼制在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便啟閉。

安裝鋼制閘門升降軌道注意事項概述

1，鋼制閘門的升降軌道安裝前，應對鋼軌的形狀尺寸進行檢查，發現有超值彎曲或者扭曲等變形時，必須進行校正，經檢查合格后才能進行安裝。

2，鋼制閘門的升降軌道吊裝前，應測量和標定軌道的安裝基線，軌道實際中心線與安裝基準線的水平位置偏差，當跨度小于或等于10m時，不超過2mm，當跨度大于10m時，不超過3mm。
3，鋼制閘門的升降軌道頂面的縱向傾斜度不大于1/1000，每2m測一點，在全行程上，最高點與最低點之差不大于10mm。
4，鋼制閘門的升降軌道吊裝后，應檢查是否符合要求，并且全面復查螺栓的緊固情況。
5，鋼制閘門的升降軌道兩端的車擋，在吊裝起重機之前必須先安裝好。

鑲銅閘門安裝方法

鑄鐵鑲銅閘門安裝前準備工作

1，對發貨清單進行查看，清點鑄鐵鑲銅閘門產品數量及緊固件、備件等數量是否與清單一致，同時做好鑄鐵鑲銅閘門產品的保管工作。

2，鑄鐵鑲銅閘門在運輸過程中會產生變形或者損傷，在安裝前必須進行全面的檢查和修整，鑄鐵鑲銅閘門產品未安裝前必須水平放置， 防止變形影響止水效果，同時螺桿和聯接桿不能受力彎曲，不然影響安裝效果。

3，鑄鐵鑲銅閘門產品安裝前必須檢查土建尺寸、預埋件、預留槽及孔等是否符合安裝要求，必須保證平面度和垂直度為1.5～3%范圍內。

4，根據鑄鐵鑲銅閘門產品的大小、連接孔的尺寸劃安裝線及鉆墻面孔。

5，安裝工作人員應全部到場，并準備好安裝時必需的設備（如：吊車、焊機、腳手架等）、安裝工具及測量工具等。

成都川水四方水利設備有限公司—專業成都鑲銅閘門廠家整理。

鑲銅閘門安裝方法

1，將鑲銅閘門門框和閘板安裝、緊固好，才能進行安裝。

2，將鑲銅閘門產品起吊至安裝位置，必須使閘板、閘框整體起吊，當閘門規格太大或拘于現場位置無法整體起吊時，可以將閘板與閘框拆解后分別起吊安裝，但必須注意保護好密封面。

3，將鑲銅閘門產品整體吊起至安裝位置處，使鑄鐵鑲銅閘門產品就位，用膨脹螺柱將閘框固定在工況水泥墻上，并用吊鉛錘線及水平儀的方法檢查鑄鐵鑲銅閘門產品安裝是否符合平面度和垂直度為0.5～1%的要求。

4，通過調整鑲銅閘門產品的螺栓，使鑄鐵鑲銅閘門產品密封面的垂直度誤差小于1/1000mm，并再次復核鑄鐵鑲銅閘門左右方向傾斜度后，把四個角部及中部的螺栓用墊鐵墊實，上一個螺母，通過上、下兩個螺母調節密封面的垂直度誤差，，使其固定牢固。

5，用塞尺檢查鑄鐵鑲銅閘門產品上、下密封面的間隙，使間隙保持在0.1mm以內，間隙超標時，可在該處的閘框背面墊入斜鐵，同時將膨脹螺栓略為旋松，直至間隙合格為止。

6，啟閉機穿過螺桿，旋入啟閉機螺桿螺母中。

7，在啟閉機底板上畫出相應的十字線，將啟閉機組件初步就位，搖動手輪，確定安裝無誤才能進行操作。

8，安裝軸導架，注意套管部分套在相應的分段處。

9，將鑄鐵鑲銅閘門產品四周的混凝土面用膨脹混凝土二次澆灌、搗固，注意不得采用素混凝土，澆灌后應用振動泵搗固堅實，二次澆灌混凝土完全凝固后，再逐一檢查緊固螺母。

10，復查螺桿垂直度，誤差必須小于1/500mm，全長累計小于5mm，然后將啟閉機（支座）底板與預預埋板焊固。

11，將鑲銅閘門產品軸導架安裝到位，與預套在絲桿的套管用螺栓緊固，注意軸導架管與絲桿同心，尤其最下部一個軸導架到閘板提籃的距離應大于閘門口徑。
