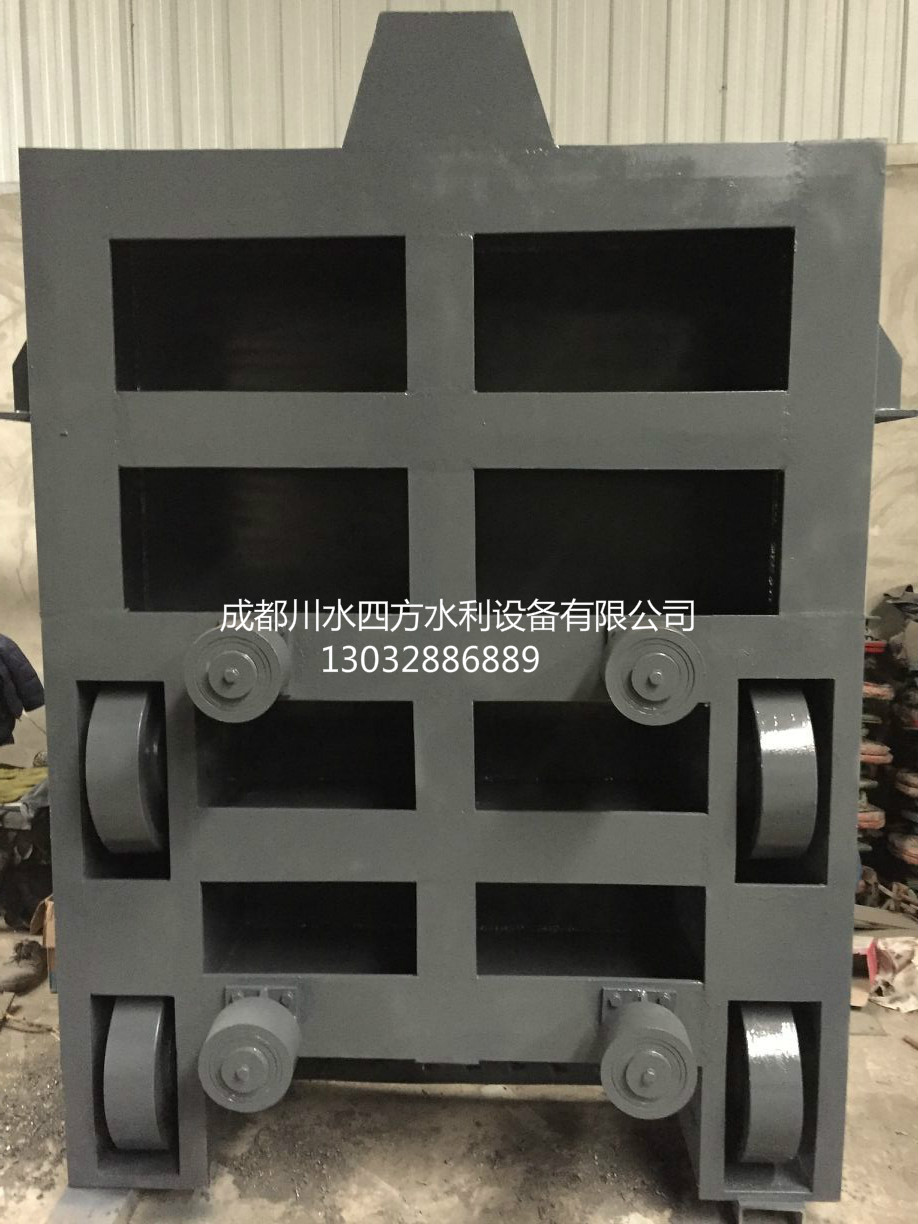

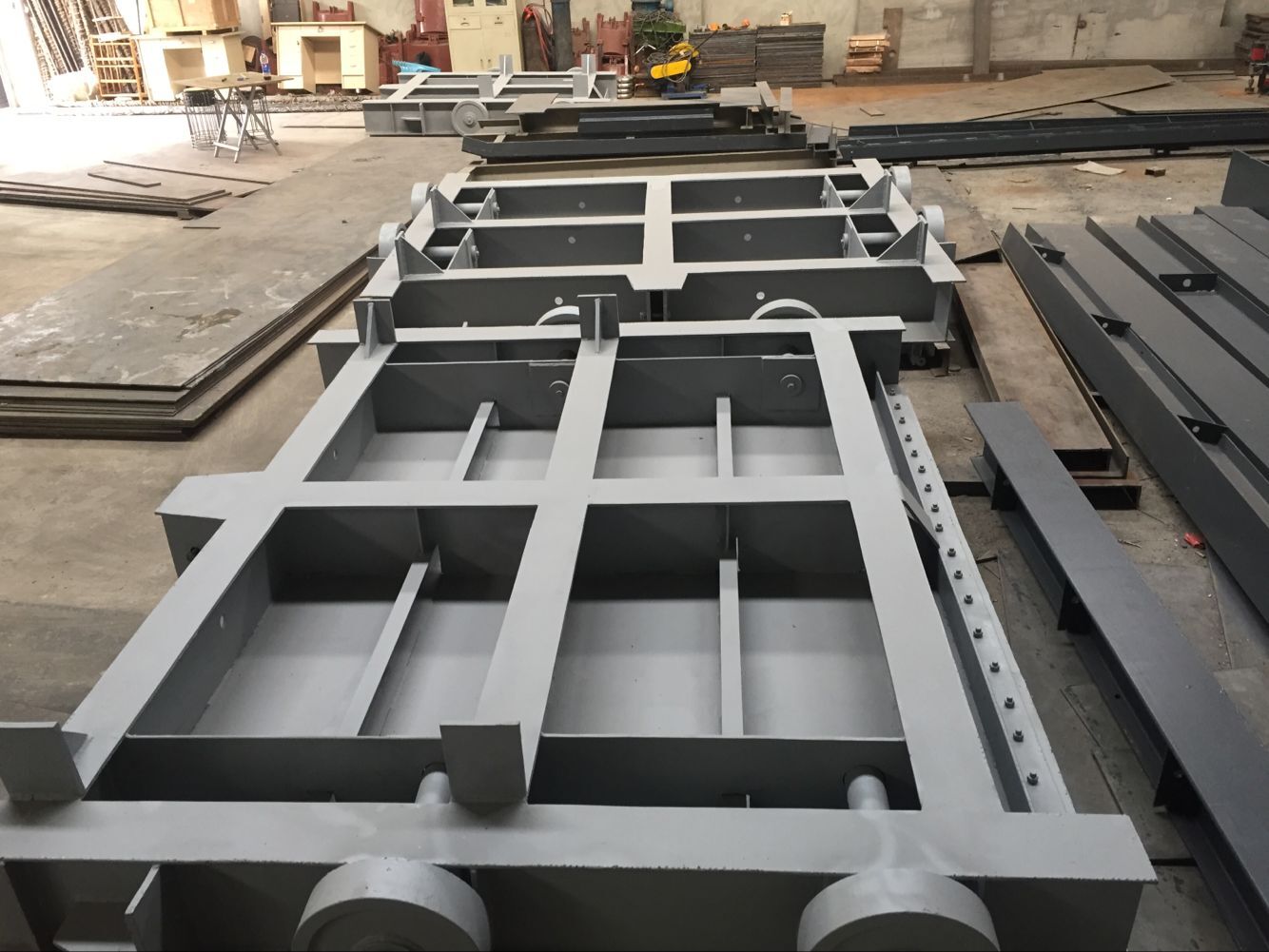

PXM平面定輪鋼閘門產品簡介

PXM平面定輪鋼閘門主要是用來開啟、關閉局部水工建筑物中過水口的活動結構，產品能夠起到調節流量、控制水位，運送船只的作用，產品主要應用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。產品結構合理、受力均勻，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封。PXM平面定輪鋼閘門結構特點簡介：鋼制復合材料閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接，導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。平面定輪鋼閘門刨光后平直光滑，貼合嚴密，使結合面，止水面與運動滑道合三為一，是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。在螺桿啟閉機作用下，當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡，在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩，使產品的閘板與閘框滑道緊密貼合，從而達到有效止水的目的。

PXM平面定輪鋼閘門操作注意事項

1，操作PXM平面定輪鋼閘門必須嚴格按照水庫調度規程和操作規程，操作人員必須經過專門培訓考試合格并持有上崗證方可操作，并且不能在上班期間不得飲酒作業

2，PXM平面定輪鋼閘門運行工作時，應避免停留在易發生振動的開度上
3，PXM平面定輪鋼閘門泄水期間，要注意上、下游水位變化及水流狀態，同時要注意有無船只或者其他漂浮物臨近提前，防止可能出現的撞擊閘門事件和其他危險狀況
4，如果是多孔平面定輪鋼閘門同時開啟時，應由中間孔依次向兩邊對稱開啟，關閉時由兩邊向中間對稱依次關閉
5，如果平面定輪鋼閘門需要長時間開啟，必須加鎖定裝置，確保大型鋼結構閘門作業安全

PXM平面定輪鋼閘門主要性能簡介
1，PXM平面定輪鋼閘門產品廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程項目。
2，PXM平面定輪鋼閘門產品結構合理，便于安裝，操作簡便靈活，便于管理。
3，PXM平面定輪鋼閘門產品防腐能力強，可在PH=6-8的流體酸堿中使用。
4，PXM平面定輪鋼閘門產品止水效果好；正常滲水量L≤0．07L／m．s。
5，PXM平面定輪鋼閘門產品在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
6，PXM平面定輪鋼閘門產品我們根據用戶要求，可生產鑲銅或鑲不銹鋼止水。
7，PXM平面定輪鋼閘門產品安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
8，PXM平面定輪鋼閘門產品上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。

PXM平面定輪鋼閘門焊接技術要求

PXM平面定輪鋼閘門使用時間長了都會出現故障，對于生產人員來說都需要全方面的高超焊接技術，平面定輪鋼閘門的焊接一般在閘板焊接開裂的位置，當此位置開裂時我們就需要對平面定輪鋼閘門的故障進行及時的處理，當產品出現裂痕首先要對開裂情況的大小來定處理方案，有時候需要處理面積較大就需要更換新的閘板，如果裂痕相對較小，就只需要稍微進行焊接處理就可以了。鋼制閘門在焊接的過程中對其焊接技術的要求是非常嚴格，我閘門廠家都是選擇經驗非常豐富的老員工來完成操作。

PXM平面定輪鋼閘門產品安裝示意圖

鋼制閘門安裝步驟

1，將螺桿與閘板安裝、緊固好。

2，將鋼制閘門起吊至安裝位置，注意盡量使閘板、閘框整體起吊，當閘門規格太大或拘于現場位置無法整體起吊時，可將閘板與閘框拆解后分別起吊，但需注意保護好密封面。

3，將鋼制閘門整體吊起至安裝位置處，用膨脹螺柱將閘框固定在墻上，并用吊鉛錘線及水平儀的方法檢查閘門安裝是否符合平面度和垂直度為0.5～1%的要求。

4，調整鋼制閘門密封面的垂直度，通過調整閘門的螺栓，使鋼制閘門密封面的垂直度誤差小于1/1000mm，并再次復核閘門左右方向傾斜度后，把四個角部及中部的螺栓用墊鐵墊實，上一個螺母，通過上、下兩個螺母調節密封面的垂直度誤差，，使其固定牢固。

5，需使閘板與閘框吻合，用塞尺檢查上、下密封面的間隙，使間隙保持在0.1mm以內，間隙超標時，可在該處的閘框背面墊入斜鐵，同時將膨脹螺栓略為旋松，直至間隙合格為止。

6，將鋼閘門四周的混凝土面用膨脹混凝土二次澆灌、搗固，注意不得采用素混凝土，澆灌后應用振動泵搗固堅實，二次澆灌混凝土完全凝固后，再逐一檢查緊固螺母。

7，規格較大閘門將導軌就位安裝，注意保持導軌與門框的直線度小于2mm。

8，啟閉機穿過絲杠，旋入絲杠螺母中。

9，在啟閉機底板上畫出相應的十字線，將啟閉機組件初步就位，搖動手輪。

10，安裝軸導架，注意套管部分套在相應的分段處。

11，復查絲桿的垂直度誤差小于1/500mm，全長累計小于5mm，然后將啟閉機（支座）底板與預預埋板焊固。

12，將軸導架安裝到位，與預套在絲桿的套管用螺栓緊固，注意軸導架管與絲桿同心，尤其最下部一個軸導架到閘板提籃的距離應大于閘門口徑。其余軸導架在鋼制閘門的啟閉過程中不得與絲桿連接套相碰。

13，將啟閉機護罩就位，用螺栓緊固在啟閉機頂部。
