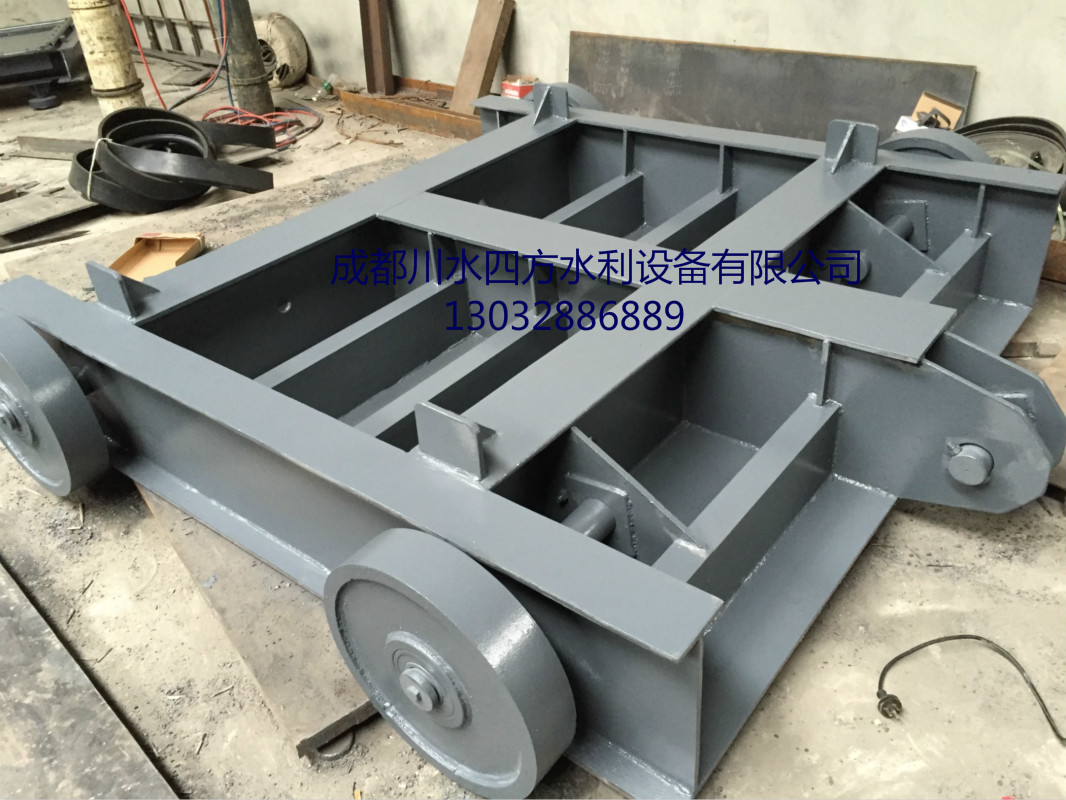

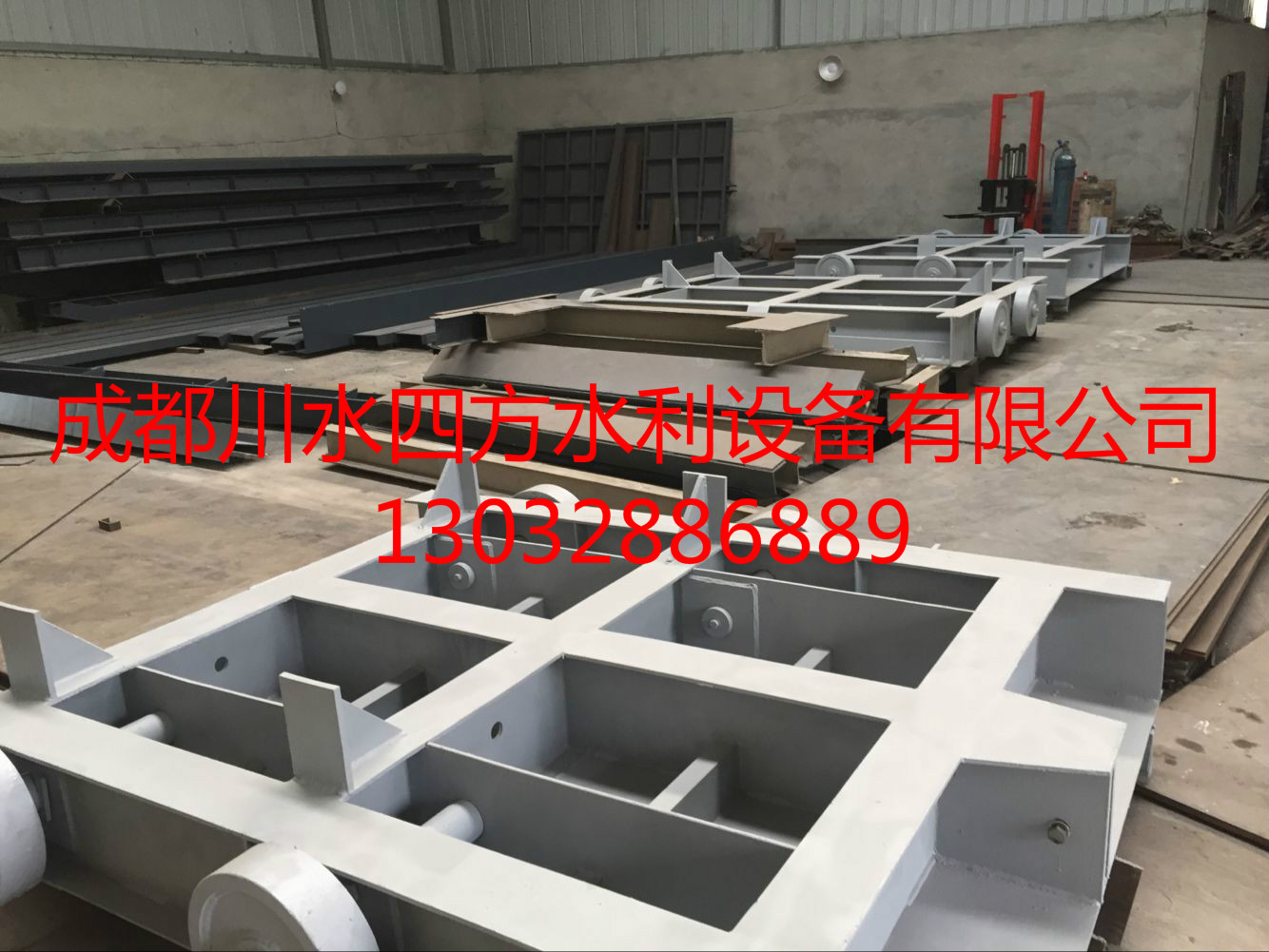

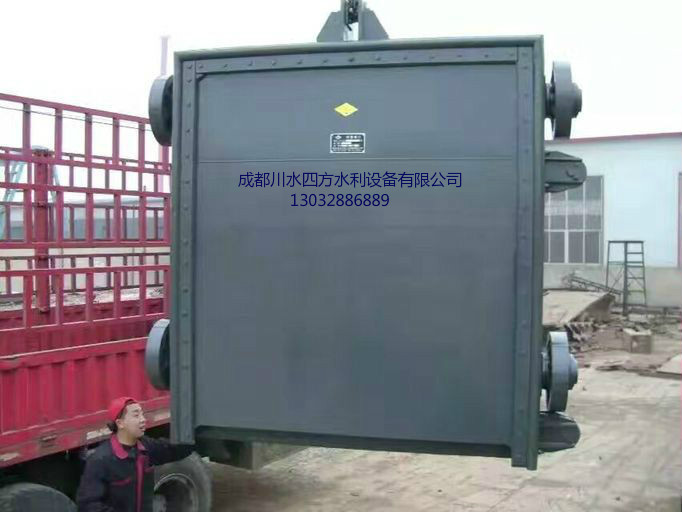

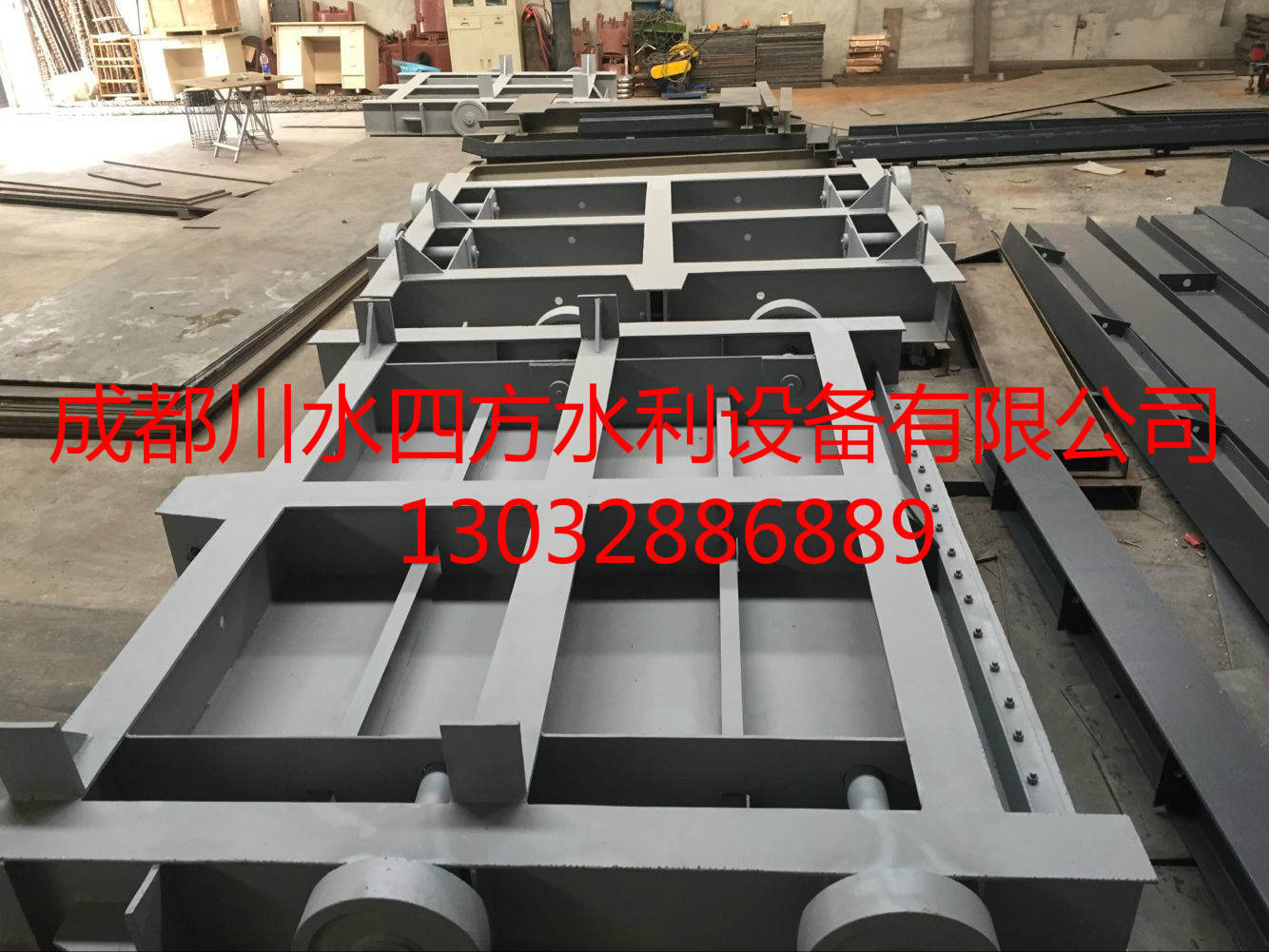

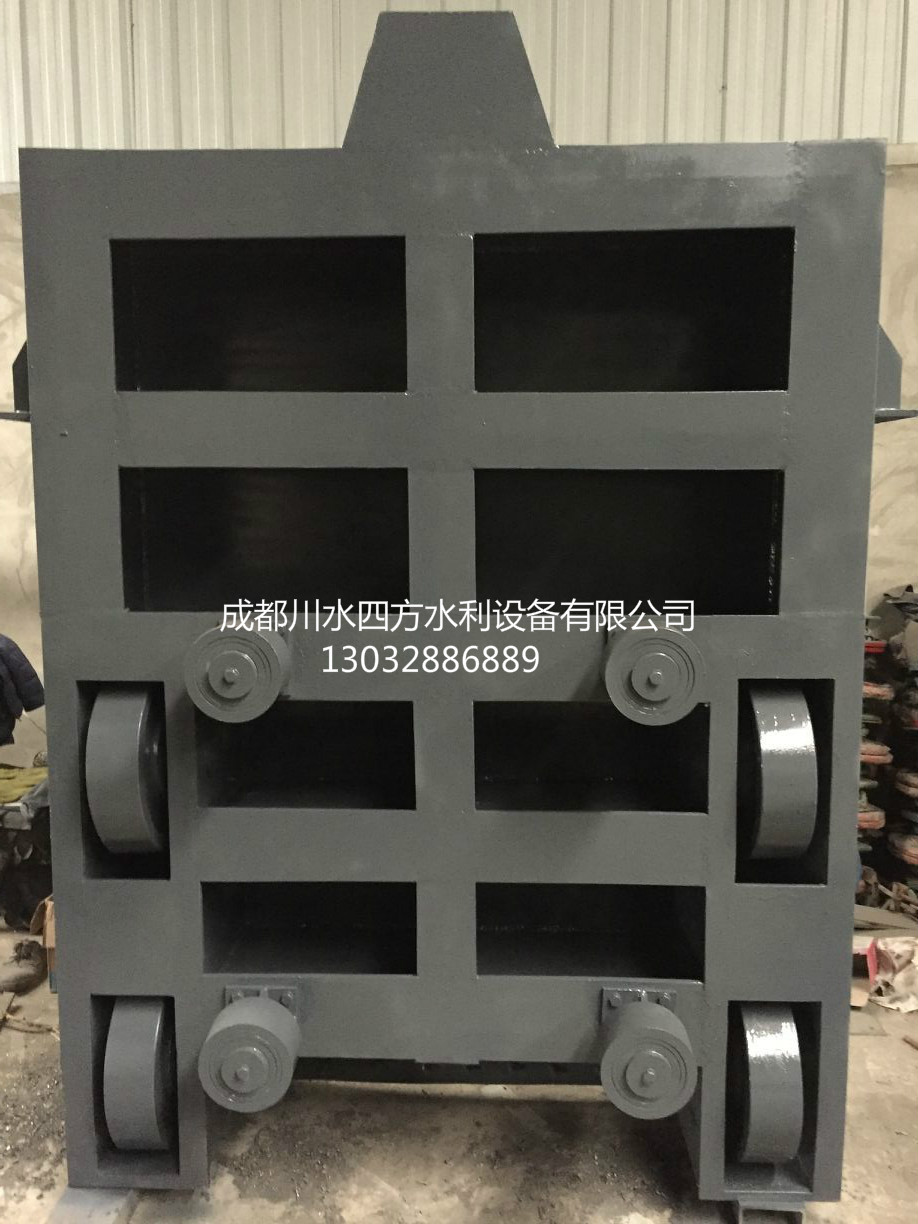

PXM平面滑動鋼閘門產品簡介

PXM平面滑動鋼閘門屬于四川水閘廠家生產的一種產品，主要適用于水利、電力工程的一種水利設備，在工程中主要起到攔截水流的作用，以利于后續設備或其他設備的工作正常進行。產品由門葉框架，橡膠水封，鎖定梁，滑塊等組成，PGM平面滑動鋼閘門除了密封止水外，左右兩端沒有鎖定梁，當產品須要檢修時，可以將閘門支撐在閘槽上就可以進行檢修操作，滑塊采用含油尼龍，即耐腐蝕且摩擦系數為鋼制的三分之一。具有開關自如和密封性能好（每米長度的滲水量不超過0.03知/秒）和防腐性能強等特點。

PXM平面滑動鋼閘門主要特點簡介

1、具有流動阻力小的主要特點。

2、具有啟閉時較省力的主要特點。

3、具有啟閉高度大，啟閉快速的主要特點。

4、具有流向實用性，兩面都可以通流。

成都川水四方水利設備有限公司—專業四川水閘廠家整理。

PXM平面滑動鋼閘門外形安裝尺寸

PXM平面滑動鋼閘門安裝步驟簡介
1、采用大型吊車（吊得起大型閘門實際重量）將埋件吊至門槽，并利用千斤頂調節螺桿，進行精調、檢查無誤差后再加固。
2、利用電動葫蘆在門槽內搭建活動工作平臺，以便于埋件安裝、尺寸測量及焊接。
3、埋件就位調整完畢，與一期混凝土中的預留錨栓、錨筋或一期預埋連接件焊牢。
4，嚴禁將加固材料直接焊接在主軌、反軌、底檻等的工作面上或水封座板上。
4、埋件上所有不銹鋼材料的焊接接頭，必須使用相應的不銹鋼焊條進行焊接。
5、埋件所有工作面上的連接焊縫，在安裝工作完畢和澆筑二期混凝土后，仔細打磨，其表面粗糙度應與焊接構件一致。
6、埋件安裝完畢后，對所有的工作表面進行清理，門槽范圍內，影響閘門安全運行的外露物必須清除干凈，并對埋件的最終安裝精度進行復測，作好記錄報送監理。
7、安裝好的大型閘門門槽，除了主軌道軌面、水封座的不銹鋼表面外，其余外露表面都必須進行防腐處理。

PXM平面滑動鋼閘門安裝示意圖

鋼制閘門頂閘原因

鋼制閘門頂閘的非人為因素一般是指出現樹木類漂浮物或者石塊等障礙物通過高速的水流被帶到閘底或者沖至閘槽內并卡入其中，如果這時關閉鋼制閘門，鋼制閘門下緣在還沒有接觸到閘底之前就已經被障礙物阻擋而產生反力，但是螺桿上方的限位標志或者限位開關還沒有到位，沒有起到限位停機或者提醒操作人員停機的作用，如果操作人員沒有注意觀察沒有及時停止操作，啟閉機將帶動鋼制閘門一直向下關閉，當反作用力超過啟閉機或啟閉臺的承受能力時，必然會導致鋼制閘門頂閘事故的發生。

鋼制閘門頂閘的人為因素

鋼制閘門頂閘原因主要是由于操作人員工作馬虎，沒有依照鋼制閘門啟閉的規定程序進行操作，或者原操作人員因事請假，代班人員不熟悉鋼制閘門啟閉程序和方法時，盲目進行操作也會造成頂閘。比如啟閉機方向弄反，閘門處在關閉狀態時開閘，電動啟閉時按錯按鈕或者人工啟閉時將方向搖反，將閉閘錯誤操作為開閘，再或者鋼制閘門操作人員的思想不集中等。有時候還有螺桿的限位螺母，限位標志移位，起不到限位的作用，操作人員沒有及時的關閉操作也會造成頂閘，電動啟閉機還會因供電部門在維修供電設備或供電線路時電源相序變動，使得啟閉機上的電動機改變原運轉方向從而致使啟閉機啟閉方向的改變，這時鋼制閘門啟閉機還處于關閉狀態，如果此時開閘則必將鋼制閘門發生頂閘事故，總之鋼制閘門在操作時操作人員是必須注意觀察才能避免頂閘事故發生。

PGM平面滑動鋼閘門預埋件安裝方法

1，用起吊設備將PGM平面滑動鋼閘門預埋件吊至安裝門槽現場，并利用千斤頂調節螺桿，進行調整但不能加固，待檢查驗收后再加固。

2，用起吊設備在門槽安裝現場內搭建活動工作平臺，以便于預埋件安裝、尺寸測量及焊接。

3，PGM平面滑動鋼閘門預埋件就位調整完畢，與一期混凝土中的預留錨栓，錨筋或一期預埋連接件焊牢，嚴禁將加固材料直接焊接在主軌，反軌，底檻等的工作面上或水封座板上。

4，PGM平面滑動鋼閘門預埋件上所有不銹鋼材料的焊接接頭，必須使用相應的不銹鋼焊條進行焊接。

5，PGM平面滑動鋼閘門預埋件所有工作面上的連接焊縫，在安裝工作完畢和澆筑二期混凝土后，仔細打磨，其表面粗糙度應與焊接構件一致。

6，PGM平面滑動鋼閘門預埋件安裝完畢后，對所有的工作表面進行清理，門槽范圍內和會影響閘門安全運行的外露多余物品必須清除干凈，并對埋件的最終安裝精度進行復測，作好記錄報送監理。

7，安裝好的門槽，除了主軌道軌面和閘門水封座的不銹鋼表面外，其余外露表面，必須進行防腐處理。

成都川水四方水利設備有限公司—專業四川水閘廠家整理。

閘門安裝方法簡介

1，將閘門門框和閘板安裝、緊固好，才能進行安裝。

2，將閘門產品起吊至安裝位置，必須使閘板、閘框整體起吊，當閘門規格太大或拘于現場位置無法整體起吊時，可以將閘板與閘框拆解后分別起吊安裝，但必須注意保護好密封面。

3，將閘門產品整體吊起至安裝位置處，使閘門產品就位，用膨脹螺柱將閘框固定在工況水泥墻上，并用吊鉛錘線及水平儀的方法檢查閘門產品安裝是否符合平面度和垂直度為0.5～1%的要求。

4，通過調整閘門產品的螺栓，使閘門產品密封面的垂直度誤差小于1/1000mm，并再次復核閘門左右方向傾斜度后，把四個角部及中部的螺栓用墊鐵墊實，上一個螺母，通過上、下兩個螺母調節密封面的垂直度誤差，，使其固定牢固。

5，用塞尺檢查閘門產品上、下密封面的間隙，使間隙保持在0.1mm以內，間隙超標時，可在該處的閘框背面墊入斜鐵，同時將膨脹螺栓略為旋松，直至間隙合格為止。

6，將閘門產品四周的混凝土面用膨脹混凝土二次澆灌、搗固，注意不得采用素混凝土，澆灌后應用振動泵搗固堅實，二次澆灌混凝土完全凝固后，再逐一檢查緊固螺母。

7，啟閉機穿過螺桿，旋入啟閉機螺桿螺母中。

8，在啟閉機底板上畫出相應的十字線，將啟閉機組件初步就位，搖動手輪，確定安裝無誤才能進行操作。

9，安裝軸導架，注意套管部分套在相應的分段處。,

10，復查螺桿垂直度，誤差必須小于1/500mm，全長累計小于5mm，然后將啟閉機（支座）底板與預預埋板焊固。

11，將閘門產品軸導架安裝到位，與預套在絲桿的套管用螺栓緊固，注意軸導架管與絲桿同心，尤其最下部一個軸導架到閘板提籃的距離應大于閘門口徑。其余軸導架在閘門的啟閉過程中不得與螺桿連接套相碰。

成都川水四方水利設備有限公司—專業四川閘門廠家整理。
