PXM平面定輪鋼閘門產品簡介

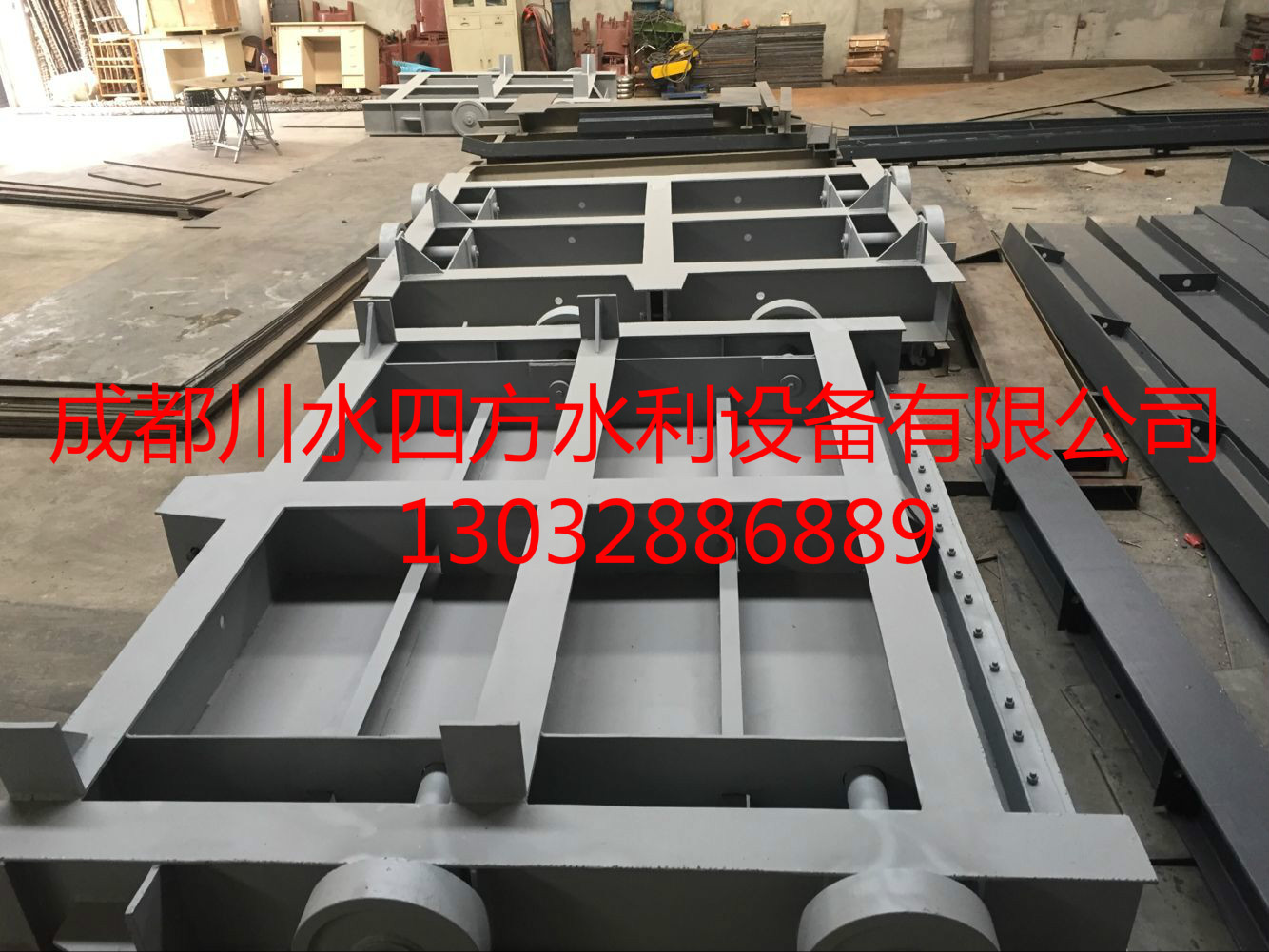

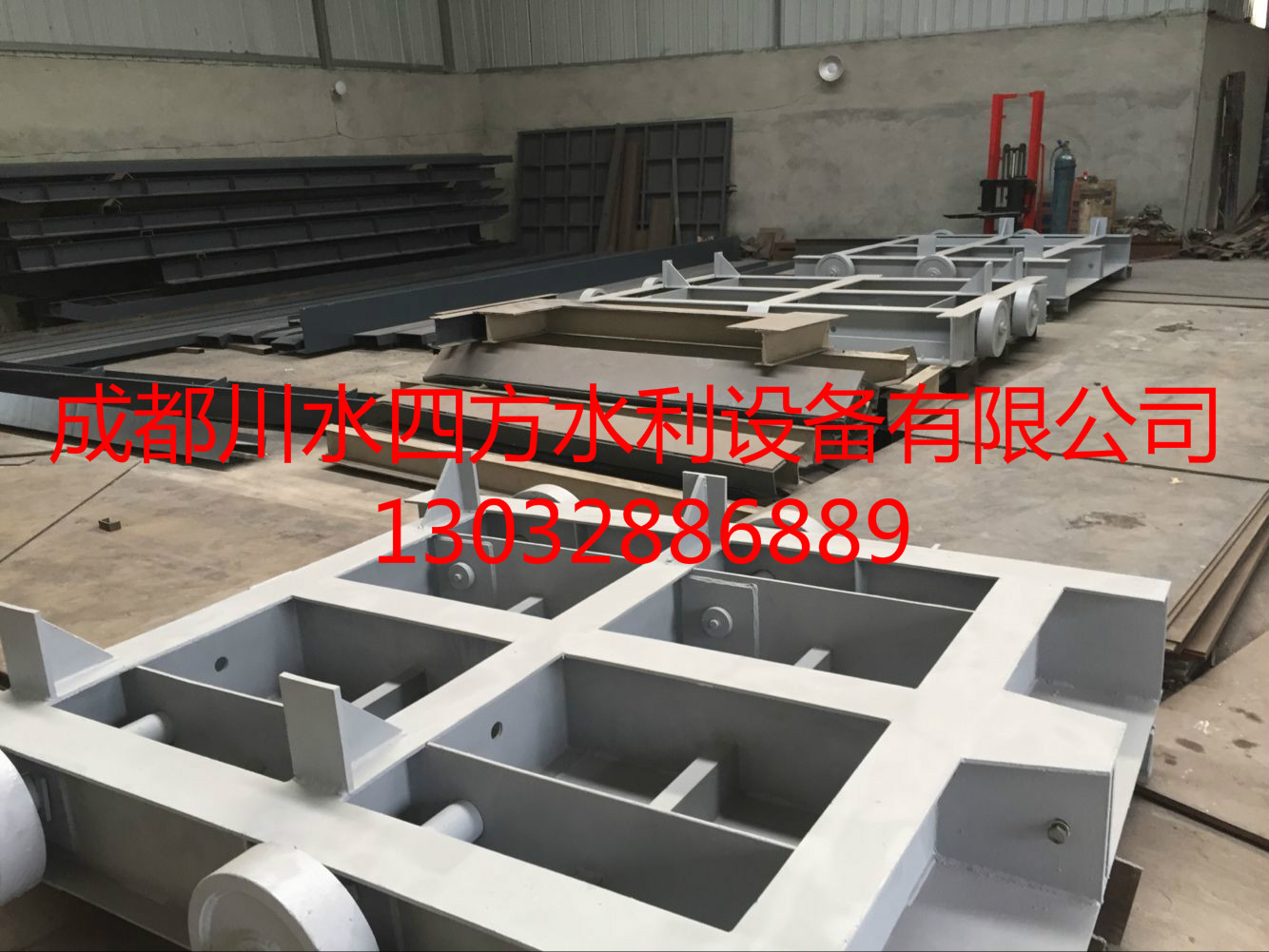

PXM平面定輪鋼閘門主要是用來開啟、關閉局部水工建筑物中過水口的活動結構，產品能夠起到調節流量、控制水位，運送船只的作用，產品主要應用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。產品結構合理、受力均勻，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封。PXM平面定輪鋼閘門結構特點簡介：鋼制復合材料閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接，導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。平面定輪鋼閘門刨光后平直光滑，貼合嚴密，使結合面，止水面與運動滑道合三為一，是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。在螺桿啟閉機作用下，當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡，在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩，使產品的閘板與閘框滑道緊密貼合，從而達到有效止水的目的。

PXM平面定輪鋼閘門操作注意事項

1，操作PXM平面定輪鋼閘門必須嚴格按照水庫調度規程和操作規程，操作人員必須經過專門培訓考試合格并持有上崗證方可操作，并且不能在上班期間不得飲酒作業

2，PXM平面定輪鋼閘門運行工作時，應避免停留在易發生振動的開度上
3，PXM平面定輪鋼閘門泄水期間，要注意上、下游水位變化及水流狀態，同時要注意有無船只或者其他漂浮物臨近提前，防止可能出現的撞擊閘門事件和其他危險狀況
4，如果是多孔平面定輪鋼閘門同時開啟時，應由中間孔依次向兩邊對稱開啟，關閉時由兩邊向中間對稱依次關閉
5，如果平面定輪鋼閘門需要長時間開啟，必須加鎖定裝置，確保大型鋼結構閘門作業安全

PXM平面定輪鋼閘門主要性能簡介
1，PXM平面定輪鋼閘門產品廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程項目。
2，PXM平面定輪鋼閘門產品結構合理，便于安裝，操作簡便靈活，便于管理。
3，PXM平面定輪鋼閘門產品防腐能力強，可在PH=6-8的流體酸堿中使用。
4，PXM平面定輪鋼閘門產品止水效果好；正常滲水量L≤0．07L／m．s。
5，PXM平面定輪鋼閘門產品在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
6，PXM平面定輪鋼閘門產品我們根據用戶要求，可生產鑲銅或鑲不銹鋼止水。
7，PXM平面定輪鋼閘門產品安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
8，PXM平面定輪鋼閘門產品上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。

PXM平面定輪鋼閘門焊接技術要求

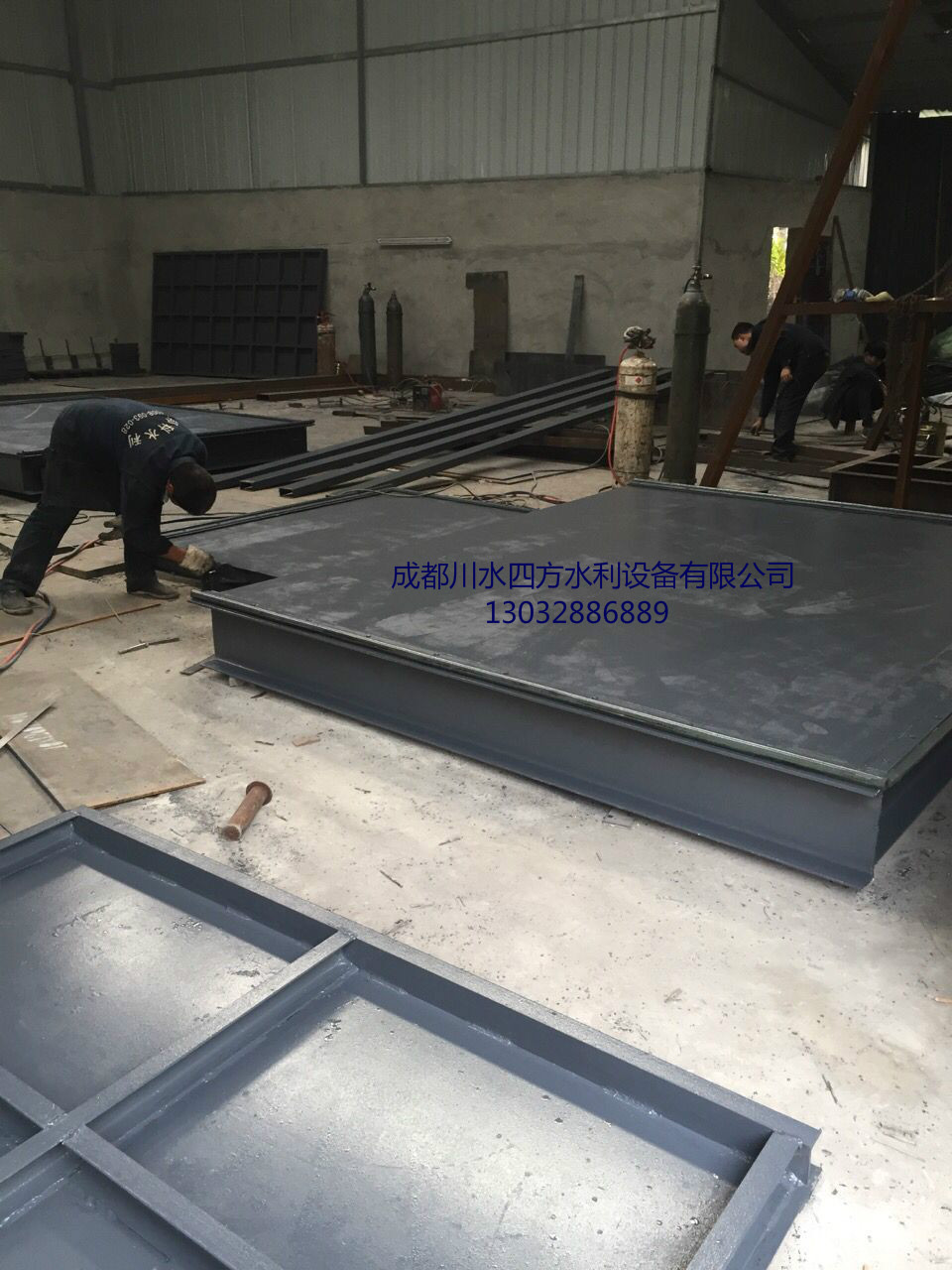

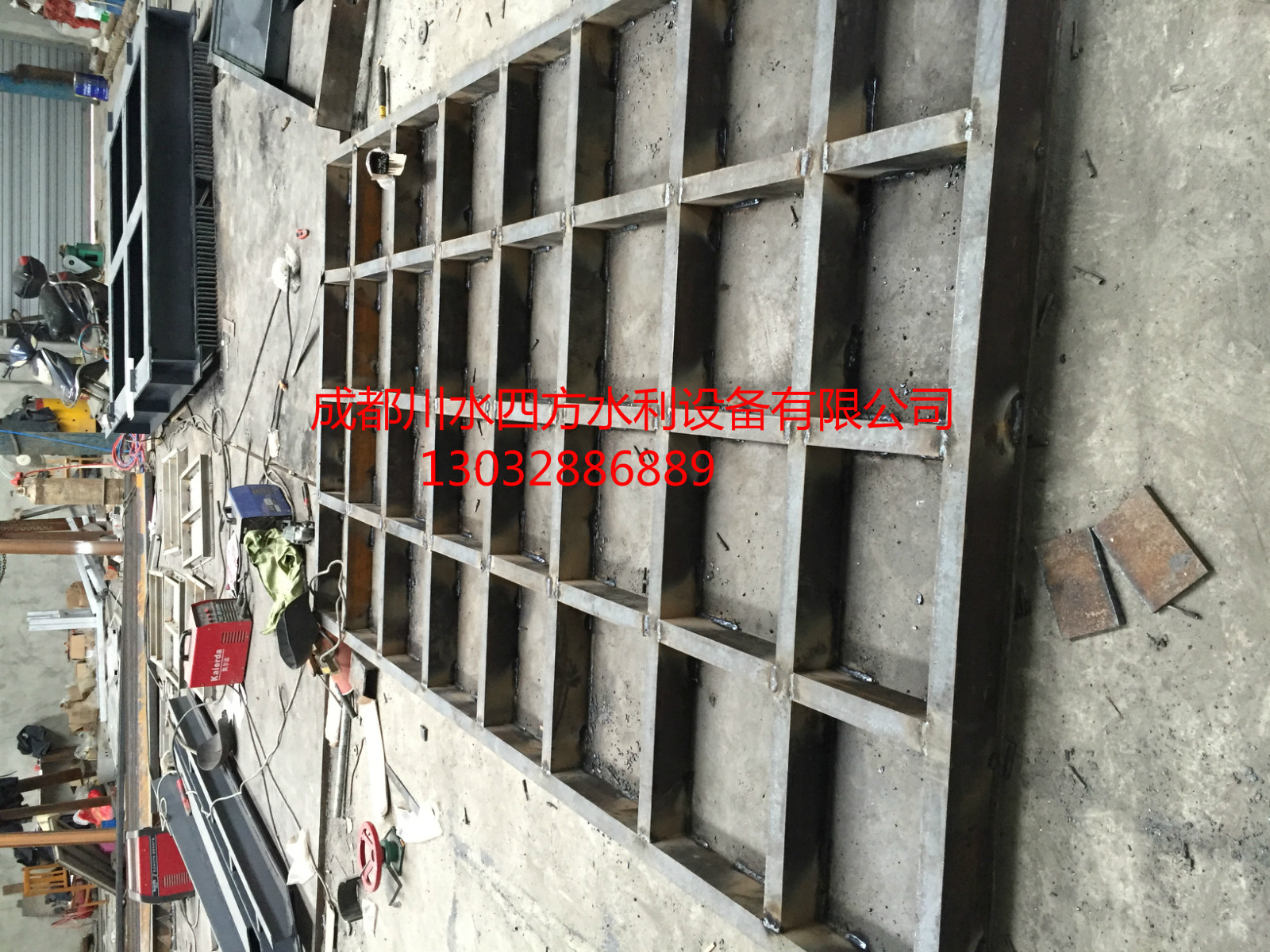

PXM平面定輪鋼閘門使用時間長了都會出現故障，對于生產人員來說都需要全方面的高超焊接技術，平面定輪鋼閘門的焊接一般在閘板焊接開裂的位置，當此位置開裂時我們就需要對平面定輪鋼閘門的故障進行及時的處理，當產品出現裂痕首先要對開裂情況的大小來定處理方案，有時候需要處理面積較大就需要更換新的閘板，如果裂痕相對較小，就只需要稍微進行焊接處理就可以了。鋼制閘門在焊接的過程中對其焊接技術的要求是非常嚴格，我閘門廠家都是選擇經驗非常豐富的老員工來完成操作。

驗鋼制閘門規范的步驟

1，鋼制閘門密封面間隙檢驗：鋼制閘門的門板與門框密封座的結合面，必須清除外來雜物和油污，將鋼制閘門全閉后放平，在門板上無外加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。

2，鋼制閘門裝配檢驗：將門板在門框內入座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合4.3.2～4.3.4的規定。

3，鋼制閘門滲漏試驗：鋼閘門的密封面應清除任何污物，不得在兩密封面間涂抹油脂。將鋼制閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/min·m（密封長度）。
4，鋼制閘門全壓泄漏試驗：采購單位要求進行本項實驗時，可與制造廠協商。試驗方法：將鋼制閘門安裝在試驗池內或現場作全壓灌水試驗。采用計量器具（量筒、計時表等）檢測密封面的泄漏量，其值應不大于1.25L/min·m（密封長度）。
5，鋼制閘門出廠檢驗：每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證，方可出廠。采購單位有權按本標準的有關規定對產品進行復查，抽檢量為鋼閘門批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，采購單位可提出逐臺檢驗或拒收并更換合格產品。

鋼制閘門安裝步驟
1、在鋼制閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。
2、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。
3、鋼制閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。
4、二期澆筑前將鋼制閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。
5、在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。
6、鋼制閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使鋼制閘門啟閉。
