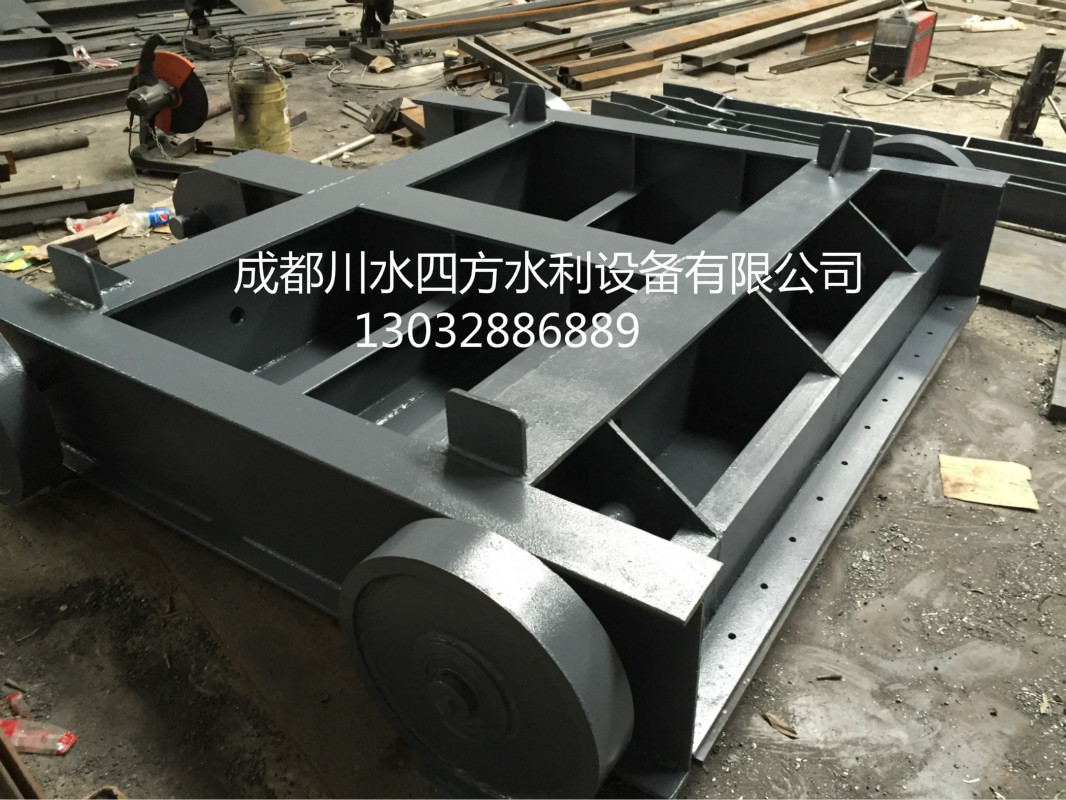

PXM平面滑動鋼閘門產品簡介

PXM平面滑動鋼閘門主要適用于水利、電力工程的一種水利設備，在工程中主要起到攔截水流的作用，以利于后續設備或其他設備的工作正常進行。產品由門葉框架，橡膠水封，鎖定梁，滑塊等組成，PXM平面滑動鋼閘門除了密封止水外，左右兩端沒有鎖定梁，當產品須要檢修時，可以將閘門支撐在閘槽上就可以進行檢修操作，滑塊采用含油尼龍，即耐腐蝕且摩擦系數為鋼制的三分之一。具有開關自如和密封性能好（每米長度的滲水量不超過0.03知/秒）和防腐性能強等特點。

閘門設計要素簡介

設計閘門必須有先后的步驟，閘門廠家的設計人員首先會對客戶提供的資料進行分析和閘門結構作一個最合適的建議，在設計中小型閘門時，我們首先會對建筑物的適用工況和運行特點及其具體布置等進行了解。設計閘門要素指對閘門的荷載和運行條件進行研究分析，在閘門上下游不同水位工況的組合使用中，有時僅有上游一面的單向水頭，有時兼有上下游兩面的雙向水頭，有時候還需要考慮到工況波浪壓力和泥沙壓力等其它荷載，并且我們會根據閘門的運行條件，在哪些水頭情況下只擋水而不開啟，在哪些水頭情況下需要進行啟閉，從而計算啟閉力和確定選用的啟閉機噸位，閘門的啟閉臺、檢修橫橋和掛勾尺寸和產品吊點數量等也是不容忽視的。在閘門結構選擇時，常需要預估閘門的總重量，以進行鋼材和閘門造價的估算。

PXM平面滑動鋼閘門主要特點簡介

1、具有流動阻力小的主要特點。

2、具有啟閉時較省力的主要特點。

3、具有啟閉高度大，啟閉快速的主要特點。

4、具有流向實用性，兩面都可以通流。

產品外形安裝尺寸

大型閘門安裝步驟簡介
1、采用大型吊車（吊得起大型閘門實際重量）將埋件吊至門槽，并利用千斤頂調節螺桿，進行精調、檢查無誤差后再加固。
2、利用電動葫蘆在門槽內搭建活動工作平臺，以便于埋件安裝、尺寸測量及焊接。
3、埋件就位調整完畢，與一期混凝土中的預留錨栓、錨筋或一期預埋連接件焊牢。
4，嚴禁將加固材料直接焊接在主軌、反軌、底檻等的工作面上或水封座板上。
4、埋件上所有不銹鋼材料的焊接接頭，必須使用相應的不銹鋼焊條進行焊接。
5、埋件所有工作面上的連接焊縫，在安裝工作完畢和澆筑二期混凝土后，仔細打磨，其表面粗糙度應與焊接構件一致。
6、埋件安裝完畢后，對所有的工作表面進行清理，門槽范圍內，影響閘門安全運行的外露物必須清除干凈，并對埋件的最終安裝精度進行復測，作好記錄報送監理。
7、安裝好的大型閘門門槽，除了主軌道軌面、水封座的不銹鋼表面外，其余外露表面都必須進行防腐處理。

川水四方水利設備有限公司—專閘門廠家整理。

產品安裝示意圖

檢驗鋼閘門規范的方法
1，鋼閘門密封面間隙檢驗：鋼閘門的門板與門框密封座的結合面，必須清除外來雜物和油污，將鋼閘門全閉后放平，在門板上無外加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。
2，鋼閘門裝配檢驗：將門板在門框內入座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合4.3.2～4.3.4的規定。
3，鋼閘門滲漏試驗：鋼閘門的密封面應清除任何污物，不得在兩密封面間涂抹油脂。將鋼閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/min·m（密封長度）。
4，鋼閘門全壓泄漏試驗：采購單位要求進行本項實驗時，可與制造廠協商。試驗方法：將鋼閘門安裝在試驗池內或現場作全壓灌水試驗。采用計量器具（量筒、計時表等）檢測密封面的泄漏量，其值應不大于1.25L/min·m（密封長度）。
5，鋼閘門出廠檢驗：每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證，方可出廠。采購單位有權按本標準的有關規定對產品進行復查，抽檢量為鋼閘門批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，采購單位可提出逐臺檢驗或拒收并更換合格產品。

鑄鐵閘門結構特點

鑄鐵閘門產品包括啟閉機、門框、閘板、楔形快、操作桿、操作臺和緊固螺栓等，每臺鑄鐵閘門應提供全套所需的附件并同時提供與鑲銅閘門配套的現場控制箱等控制設備，包括電氣、儀表及控制見電氣、儀表及控制部分。鑄鐵閘門主要是通過與啟閉機的配合實現開啟和封閉放水孔道，產品能起到控制水位、調節流量的作用，鑲銅閘門是堅固的柵欄，主要安裝于水庫或者渠道上，必要時可以全關以閘斷整條水流。

鑄鐵閘門結構特性

鑄鐵閘門主要性能

6，鑄鐵閘門結構主要部件簡介：產品主要由啟閉機，螺桿，門框，門體，止水橡膠，吊耳及銷軸等部件組成，產品密封材料采用三元乙丙橡膠，具有性能良好，經久耐磨的特點，鑄鐵閘門產品主要是通過螺桿拉動操作工作，具有結構科學簡單，安裝和使用方便，性能可靠的特點。

鑄鐵閘門安裝方法

1，鑄鐵閘門安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。
2，安裝時鑄鐵閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將鑄鐵閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。

3，澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。

4，鑄鐵閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵必須拆除，才能進行鑄鐵方閘門啟閉操作。

安裝鑄鐵閘門必須注意的事項

鑄鐵閘門就是關閉和開啟泄水通道的控制設備，水利工程重要的組成部分，鑄鐵閘門安裝前，首先檢查豎框與橫框之間、閘板與閘板之間的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置，上緊各連接螺栓。鑄鐵閘門安裝時應整體豎入預留槽，在兩邊立框的下面墊上調整墊(嚴禁墊下橫梁)，兩立框用手動葫蘆和斜拉立穩，將鑄鐵方閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。鑄鐵方閘門套進門槽后澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。鑄鐵方閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，注意在間隙調整后，閉緊壓鐵拆除，以便貴陽鑄鐵閘門啟閉順暢。

安裝PXM平面滑動鋼閘門技術要求

1，PXM平面滑動鋼閘門的埋設件安裝，應符合DL／T5018-2004第9.1.3條、第9.1.4條和第9.1.10條至第9.1.13條的規定。

2，PXM平面滑動鋼閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。
3，PXM平面滑動鋼閘門如果現場拼裝前應制定嚴格控制焊接變形的拼裝焊接工藝方案，報監理人批復后方可實施。
4，PXM平面滑動鋼閘門水封裝置的安裝技術要求，應符合DL/T5018-2004第9.2.3條至第9.2.7條的規定。

5，PXM平面滑動鋼閘門主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖紙的規定。，閘門安裝完畢后，應清除埋件表面和門葉上的所有雜物，特別應注意清除不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。
6，PXM平面滑動鋼閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，其傾斜值不得大于5.0mm,當超過上述規定時，應予配重調

7，經監理人檢查合格的PGM平面滑動鋼閘門及門槽埋件，方能按第13.2.6條規定進行涂裝修補。
