QSL渦輪螺桿啟閉機產品簡介

QSL渦輪螺桿啟閉機屬于四川啟閉機廠家生產的一種產品，采用螺旋絲桿傳動，其結構緊湊合理，啟閉重力大，主要適用于各類污水、排水工程和水利工程中閘門、堰門等設備啟閉的配套產品。產品具有結構簡單，使用維護方便，常用于小啟閉力的閘門、堰門啟閉配套設備。螺桿啟閉機包括電機、啟閉機、螺桿、機架、防護罩等組成，采用三級減速方式，用國旋付傳動，輸出轉距更大，螺桿啟閉機配套鋼架克服可以土建不平整，以減少整機噪音和振動。采用戶外型長時工作電機，防護等級必須達到≥IP155，行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過螺桿產生軸向位移觸動微動開關，來達到保護電器的原理。螺桿啟閉機主要適用于小型平面閘門和弧形閘門，是用螺桿直接或通過導向滑塊、連桿與閘門門葉相連接，螺桿上下移動達到啟閉閘門的操作機械。螺桿啟閉機工作原理是螺桿支承在承重螺母內，螺母和傳動機構（傘齒輪傳動或蝸輪傳動）固定在支承架上，接通電源或用人力手搖柄拖動傳動機構，帶動承重螺母旋轉,使螺桿升降實現閘門啟閉操作。

QSL渦輪螺桿啟閉機主要特點

1，QSL渦輪螺桿啟閉機安全性能高，具有扭矩保護和行程限位雙重防護措施

2，QSL渦輪螺桿啟閉機操作方便，可實現遙控和現場操作，單臺控制和集中控制等多種控制形式

3，QSL渦輪螺桿啟閉機有開度指示，精確可靠，有開閉燈光信號指示

4，QSL渦輪螺桿啟閉機可先用普通型、戶外型、防爆型等多種形式，可適應各種不同環境的需要

QSL渦輪螺桿啟閉機安裝調整和調試注意事項
1，QSL渦輪螺桿啟閉機安裝前要清除表面污垢和灰塵，各潤滑點加足潤滑油脂
2，安裝QSL渦輪螺桿啟閉機時應保證機器與閘門同心度，誤差不能超過5mm
3，QSL渦輪螺桿啟閉機安裝后必須先行空載運行兩個全程檢查有無異常
4，調試QSL渦輪螺桿啟閉機時先提升100mm，檢查各部件有無變形，閘門在門槽中的滑動情況，確認無誤后方可繼續提升，每提升0.5m再檢查一次。
5，QSL渦輪螺桿啟閉機在無荷載的情況下，要保證三相電流不平衡不超過正負10%，并測出電流值
6，當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上，當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
7，QSL渦輪螺桿啟閉機的配套控制柜必須調試到保證閘門升降到上、下限位時的誤差不超過1cm。
8，QSL渦輪螺桿啟閉機安裝完成后，必須要作試運行，要做無載荷操作試驗，最后檢測安裝是否符合技術要求。

QSL渦輪螺桿啟閉機安裝方法介紹
1，QSL渦輪螺桿啟閉機安裝前，一定要檢查各零件是否良好，潤滑油是否上足，螺栓有無松動，與其有關技術數據是否相符。
2，QSL渦輪螺桿啟閉機安裝時一定要保持基礎布置平面水平180°，螺桿啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直于閘臺上橫梁的水平面；要與閘板吊耳孔吻合垂直，避免螺桿傾斜，造成局部受力而損壞機件。
3，QSL渦輪螺桿啟閉機安裝后一定要作試運行，作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求，再作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異常現象。
4，確認無誤后，方可正式運行,，在載荷運行一段時間后，要進行首次保養，把螺桿啟閉機內新機件磨擦產生的金屬沫特別是螺桿、螺母、渦輪、渦桿，要輕洗干凈，涂上潤滑油，密封嚴實，繼續使用。

成都川水四方水利設備有限公司—專業四川啟閉機廠家整理。

安裝QSL渦輪螺桿啟閉機注意事項

1，很多大工程的成敗都是與這樣一些設備的零細部件有很大的關系的，所以在進行螺桿的正式使用之前，我們首先要做的就是對它的零部件方面的檢查，在檢查的時候主要要注意零部件是否完好、是否是按照規定的標準來進行組裝的以及相應的潤滑油、構件清理是否到位等，這些細小方面的事項檢查無誤之后才能進行下一步的安裝工作。

2，在實際安裝螺桿啟閉機的時候，是要充分保證其裝置平面及槽孔等部位的規范化的，否則即使安裝順利完成了，這些設備也是不能夠為我們帶來實際的價值的。

3，在QSL渦輪螺桿啟閉機安裝完成之后，為了更好的保障其運行的狀況，我們是需要進行試運行的，那么在這個階段中主要有兩個運行行程——無荷載運行和額定荷載運行。如果說這些工作沒有做到位的話對于后期的使用也是會有很大的影響的。

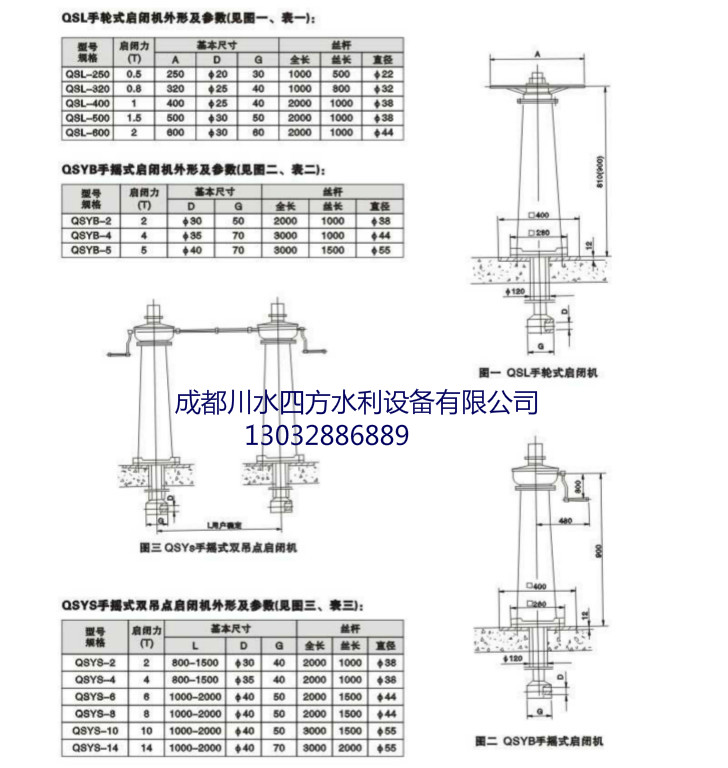

QSL渦輪螺桿啟閉機安裝示意圖

QSL渦輪螺桿啟閉機調試必須注意的事項

QSL渦輪螺桿啟閉機的安裝質量影響使用效果與壽命，請注意工程整體質量（如：閘槽垂直度、閘門安裝吊點位置等）對安裝質量有直接影響，安裝QSL渦輪螺桿啟閉機前仔細檢查工程質量，確保無誤后方可與啟閉機連接試用，在調試時應注意以下事項：

1，清除表面污垢、灰塵，各潤滑點加足潤滑油脂。

2，安裝時應保證機器與閘門同心度，誤差不能超過5mm。

3，機器裝上，先行空載運行兩個全程檢查有無異常。

4，試車時先提升100mm，檢查各部件有無變形，閘門在門槽中的滑動情況，確認無誤后方可繼續提升，每提升0.5m再檢查一次。

安裝螺桿啟閉機的機架注意事項

1，QSL渦輪螺桿啟閉機的絲桿必須平行于閘門滑行軌道表面，同時垂直與吊耳軸、雙吊點式兩個機座必須平衡兩個絲杠平行，同時垂直與吊耳軸，手搖啟閉或帶電啟閉，要先手搖上下啟閉幾次，達到規范后方可帶電使用，帶電操作時，設有上下限位開關，操作人員在啟閉操作時不能離開，以防因電路等故障，造成螺桿啟閉機碰撞事故的發生。

2，QSL渦輪螺桿啟閉機安裝時底座地基應牢固平整，留有底腳螺絲孔的位置，螺桿啟閉機到位后，找平澆灌成型。

成都川水四方水利設備有限公司—專業四川啟閉機廠家整理。
