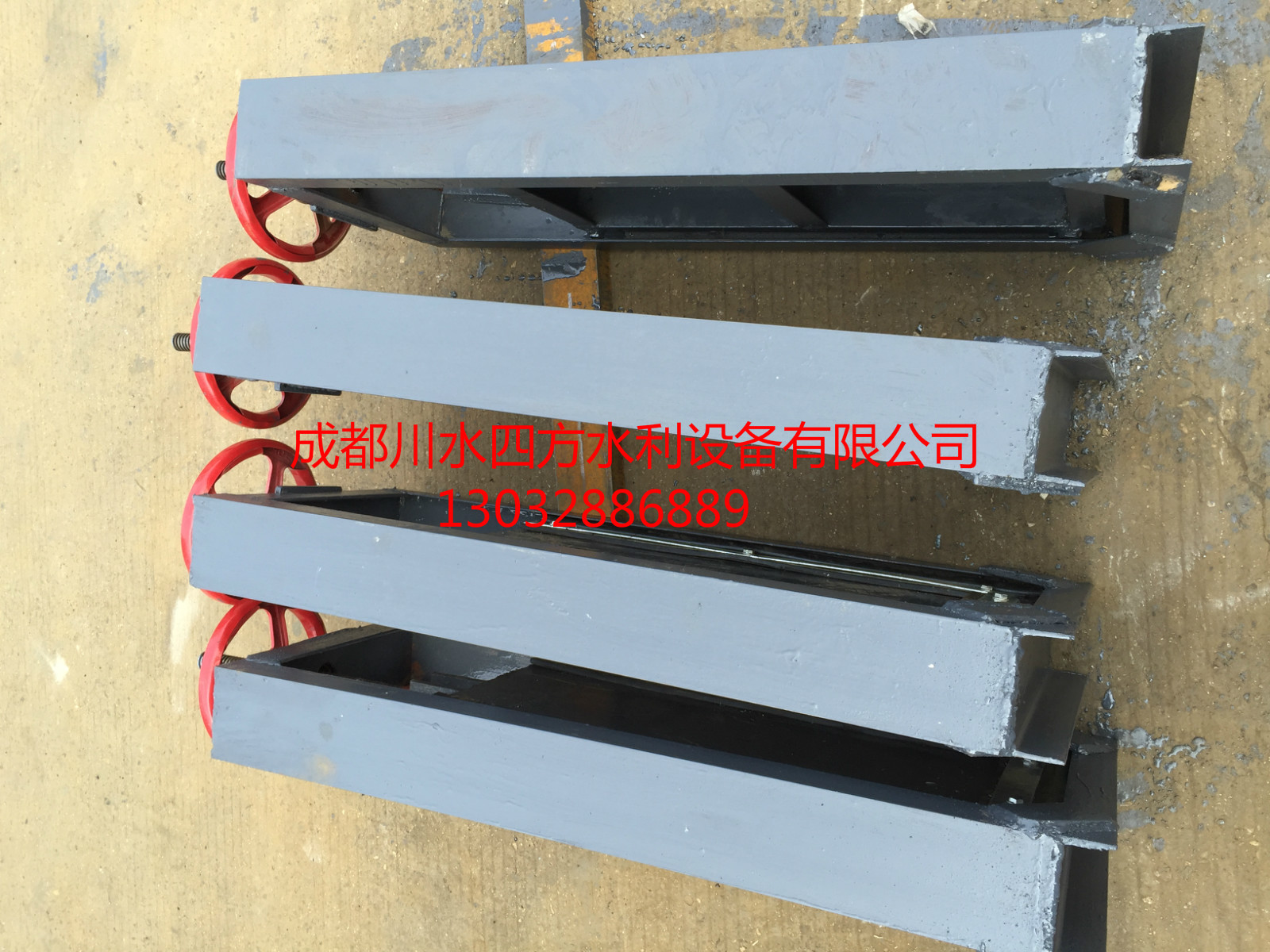

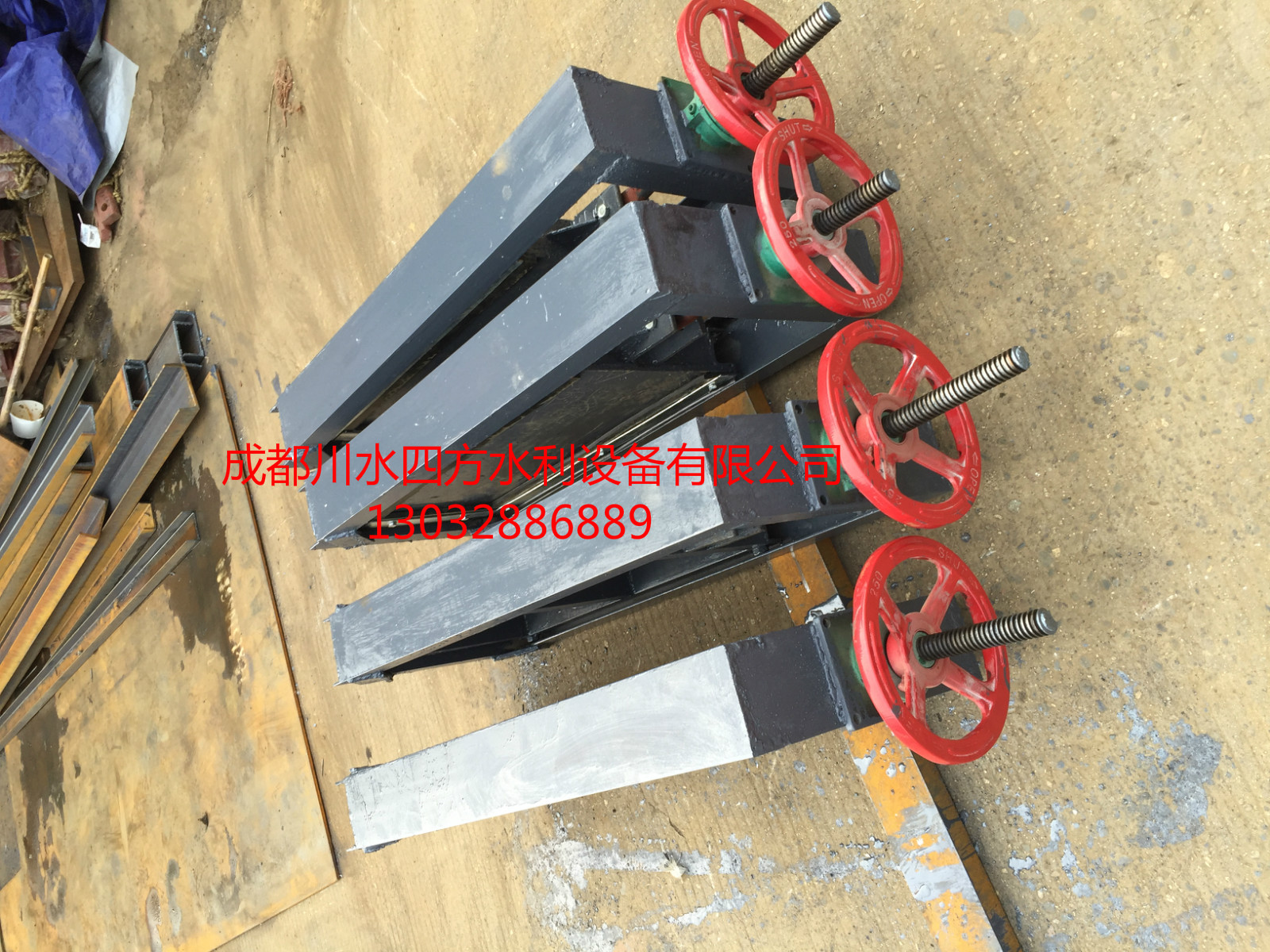

機門一體鋼制閘門產品簡介
機門一體鋼制閘門又稱方閘門屬于成都水閘廠家生產的一種產品，，是引進國外先進技術生產的產品，主要材料為碳鋼碰涂環氧樹脂涂料，橡膠軟密封，具有重量輕，操作靈活，防腐蝕，不生銹，安裝維修方便，密封可靠等功能，產品廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰、河流等工程，作為截止、調節流量和控制水位之用。閘門啟閉機手動操作時，在把持手輪時首先調節手柄板到手動啟閉位置，然后改變手輪或直接作輸出軸轉動，從而實現閘門啟閉，在手動操作前必須切斷電源，不可進行電動操作，在電機驅動時，手輪不可改變，所有結合面的密封處沒有滲漏，并觀察其手動裝置及自動復位成果是否到位。指示式開度計和雙向過力矩開關絕對可靠，開度指示儀的表盤刻度為百分比。其法子數值在實際使用中進行調處，閘門的啟閉度控制也應在調試時依照實際使用環境進行調處，電動啟閉裝置的電機最大轉矩應大于額定轉矩的3倍，驅念頭電的連續轉動時間不得低于15分鐘，閘門的全開，全閉職位地方旗幟暗號，過載報警旗幟暗號送至控制系統。閘門的控制有手動和自動兩種情勢，由閘門控制箱面板上的情勢轉換開關來決議，情勢轉換開關的狀態反饋給控制系統。
機門一體鋼制閘門產品結構簡介
1，機門一體鋼制閘門必須是四面止水，承受的正向水壓為0.1Mpa，反向水壓為0.02 Mpa。
2，機門一體鋼制閘門大多數是橡膠密封止水，采用啟閉機與門體用螺桿或者連接軸連接。
3，機門一體鋼制閘門的啟閉方式正常有電動啟閉或者手動啟閉兩種形式，電動啟閉機也應配套手動啟閉裝置，預防沒有電能操作。
4，機門一體鋼制閘門在設計最大水壓工況條件下，必須具備足夠的強度和剛度。
5，機門一體鋼制閘門啟閉的速度每分鐘必須不小于0.25米。
機門一體鋼制閘門主要特點簡介
1，機門一體鋼制閘門具有耐腐蝕,，耐酸堿及耐大部分腐蝕性化學品及污水、海水的特點。
2，機門一體鋼制閘門具有重量輕的特點，約為普通閘門的1/3重量3，密封性好，產品采用橡膠軟密封，密封效果穩定。
3，機門一體鋼制閘門采用電動操作，具有定位精確、操作輕巧的特點，易實現自控和遠控，力矩小，由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。
4，機門一體鋼制閘門具有維修方便的特點，若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。
5，機門一體鋼制閘門手動操作，采用螺桿式啟閉操作，操作方便、輕巧、可靠。
6，機門一體鋼制閘門具有使用壽命長的特點，閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
滑動閘門組成部件簡介
滑動閘門組成部件簡介：滑動閘門主要部件由閘板、閘框、擋板、閉緊斜鐵等部件組成。 滑動閘門主要適用于關閉和開放泄（放）水通道的控制裝置，是水利工程重要的組成部分，主要功能是可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。
機門一體鋼制閘門主要外形連接尺寸
成都川水四方水利設備有限公司—專業成都水閘廠家整理。
機門一體鋼制閘門安裝外形尺寸
|
公稱通徑
|
A
|
B
|
H
|
W
|
E
|
|
300×300
|
300
|
300
|
850
|
120
|
420
|
|
400×400
|
400
|
400
|
1050
|
120
|
520
|
|
500×500
|
500
|
500
|
1250
|
120
|
660
|
|
600×600
|
600
|
600
|
1450
|
120
|
760
|
|
700×700
|
700
|
700
|
1650
|
120
|
860
|
|
800×800
|
800
|
800
|
1850
|
120
|
960
|
|
900×900
|
900
|
900
|
2050
|
120
|
1060
|
|
1000×1000
|
1000
|
1000
|
2250
|
120
|
1160
|
|
1200×1200
|
1200
|
1200
|
2650
|
140
|
1360
|
|
1400×1400
|
1400
|
1400
|
3050
|
140
|
1560
|
|
1500×1500
|
1500
|
1500
|
3250
|
140
|
1660
|
|
1600×1600
|
1600
|
1600
|
3450
|
140
|
1760
|
|
1800×1800
|
1800
|
1800
|
3850
|
160
|
1960
|
|
2000×2000
|
2000
|
2000
|
4250
|
160
|
2160
|
啟閉閘門質量管理體系
1，落實確保質量的各項措施、工程建設項目法人、監理單位、啟閉機閘門設備制造企業應嚴格按照水利工程質量管理的規定。
2，建立健全項目法人檢查、監理單位控制、設備生產制造企業保證的質量管理體系和切實承擔和履行質量管理職責。
3，項目法人應根據工程實際情況配備或聘用金屬結構和機電設備方面的專業技術人員。
4，制定相應的質量管理和檢查制度。加強對鑄鐵閘門和啟閉機生產制造企業及協作單位的資質和能力考察與考核。
5，加強對所用主要原材料、主要生產工藝和主要性能指標的檢查。
6，項目法人在委托第三方檢測時，應將鑄鐵閘門和啟閉機作為第三方檢測的必檢內容并明確檢測項目。
7，監理單位應配備金屬結構和機電設備的專業監理工程師，將閘門和啟閉機的質量管理作為監理工作的重要內容并制定相應的監理實施細則和駐廠監造方案。
8，監理單位要對鑄閘門和啟閉機閘門生產企業的設計、主要制造工藝和檢測試驗等技術文件進行審查確認。
9，生產制造重要階段，監理工程師要駐廠監造并做好平行檢測和跟蹤檢測工作，嚴格質量檢驗和出廠驗收。
鋼制閘門安裝注意事項
1，鋼制閘門安裝前，首先應檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固再進行安裝。
2，檢查鋼制閘門主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內再進行安裝。
3，鋼制閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。
4，在二期澆筑前將鋼制閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。
5，在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應立即清除，防止灰漿凝固影響不銹鋼在正常啟閉。
鋼制閘門維護要點
1，檢查是否有石塊和雜物掉入門槽內，造成鋼制閘門封閉不嚴漏水或卡阻等。
2，鋼制閘門懸吊在門槽內時，必定要鎖定，并要離孔口頂以上一段距離，防范閘門阻水，造成粉碎。
3，海口或多泥沙河道上的鋼制閘門必須按期采納高壓水槍或別的板滯法子沖洗淤沙。
4，寒冷工況的鋼制閘門，冬日要采納緊縮氛圍泡，潛水泵，和開鑿冰溝等步伐，使閘門與冰層離隔，防范擔任冰壓。
5，鋼制閘門在運轉中，會發生振動和空蝕，激烈振動和垂危空蝕，會造成鋼制閘門體和門槽的松動，并影響別的修建物(如墩墻、啟閉機、變亂橋等)的平安。
成都川水四方水利設備有限公司—專業成都水閘廠家整理。
YGZ四面止水面鋼閘門預埋件各部件拼裝，焊接，矯正方法
1，YGZ四面止水面鋼閘門主軌作二次拼裝，第一次先把工字鋼在鋼平臺上放樣、立模拼焊好，矯正平直后再與踏面板進行拼裝焊接。
2，其它各部分埋件在平臺上立胎模，分段拼裝(注意左、右對稱)，為了減少焊接變形視實際情況加搭勁板支撐加強。
3，嚴格按照焊接工藝進行施焊。
4，埋件整體制作完成后，采用火焰矯正法進行矯正。矯正過程中，為了使不銹鋼表面不受損傷，用軟質材料墊襯。
5，矯正平直的埋件，經檢查合格轉工作平面。
6，埋件搭焊予埋開腳。
7，以上各道工序均按圖紙及DL/T5018—2004規范埋件制作條款檢驗，檢驗合格后做好檢測記錄，轉下道工序試組裝。
YGZ四面止水面鋼閘門止水裝置維護方法
1，定期檢查閘YGZ四面止水面鋼閘門止水的整體性，不得有斷裂或撕損，止水與止水座板的接合是否緊密，止水座板有無變形等。
2，YGZ四面止水面鋼閘門運行中檢查止水是否有嚴重磨損，是否有漏水現象。
3，為防止止水橡皮老化，可在橡皮非摩擦面涂刷防老化涂料，同時，盡量避免使止水橡皮受烈日暴曬。
4，木止水必須做好防腐，防蟲蛀和防擠壓劈裂及扭曲變形等措施。
5，金屬止水應做好防銹蝕和防氣蝕措施。
液壓啟閉機安裝準則
1，液壓啟閉機在出廠前，我公司進行了整體組裝和試驗，所有產品都是合格才出廠，并且所有產品都是帶有有合格證和檢驗報告。
2，液壓啟閉機運輸至施工現場后，應根據“準則”規定，結合到貨設備具體情況，對其本體和液壓元件進行檢查或分解、清洗、試壓，才能進行安裝。
3，液壓啟閉機的電氣設備安裝、試驗、質量等級評定，必須按國家和行業現行的有關執行標準和操作規范執行，電接點壓力表的電氣接點整定值應符合“準則”或設計工況實際要求才能進行操作
